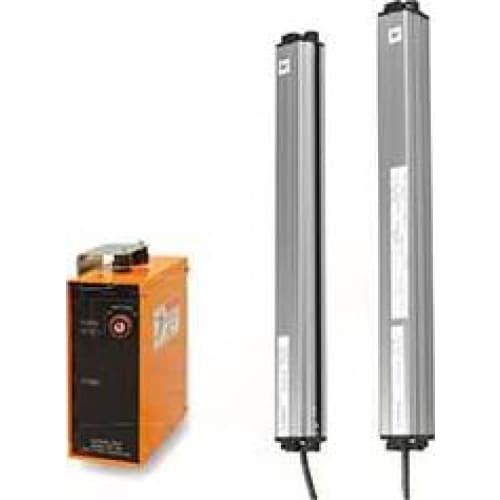

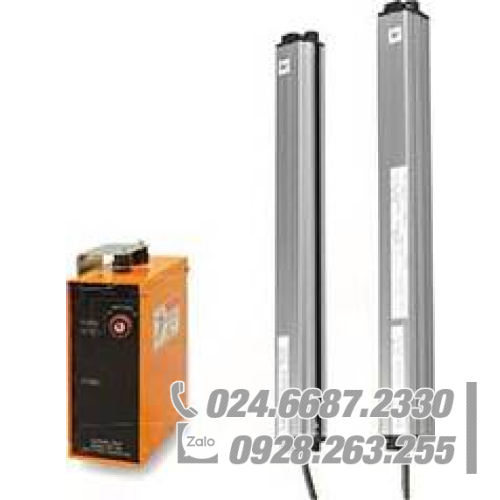

Cảm Biến Quang DUCIS RIKEN r-PA Series

Cảm biến quang an toàn RIKEN dòng r-PA

Cảm biến ánh sáng an toàn dòng r-PA được thiết kế để bảo vệ người vận hành máy móc và nhân viên nhà máy khỏi các mối nguy hiểm liên quan đến máy móc đang di chuyển với độ tin cậy điều khiển an toàn. Trong quá trình vận hành, r-PA mở rộng "Cảm biến quang" được định hướng trước các khu vực nguy hiểm. Nếu tay của công nhân làm gián đoạn "màn chắn sáng", một tín hiệu sẽ được gửi đến mạch "dừng" của máy. r-PA được thiết kế với mạch an toàn, nếu bất kỳ thành phần nào trong hệ thống bị hỏng, lệnh dừng sẽ được gửi đến máy ép, vô hiệu hóa máy cho đến khi lỗi được khắc phục.

Chức năng chính

• Chức năng tự chẩn đoán khi bật nguồn: Khi bật nguồn, chức năng tự chẩn đoán sẽ được thực hiện trong khoảng 1 giây. Khi không phát hiện bất thường, cảm biến sẽ ngay lập tức hoạt động bình thường.
• Màn hình chế độ lỗi: Khi có lỗi phát sinh, nguyên nhân sẽ được chỉ báo bằng đèn LED nhấp nháy.
• Chức năng ngăn ngừa nhiễu lẫn nhau: Ngăn ngừa nhiễu khi 2 cảm biến được lắp đặt gần nhau bằng cách sử dụng kết nối ngăn ngừa nhiễu lẫn nhau.
• Chức năng Chẩn đoán Ánh sáng Môi trường: Sử dụng hệ thống điều chế ánh sáng, giúp cảm biến hầu như không bị ảnh hưởng bởi ánh sáng môi trường. Cảm biến sẽ chuyển sang trạng thái khóa khi phát hiện ánh sáng bất thường bên ngoài.
• Chức năng chẩn đoán bên ngoài (Dừng phát): Dừng phát ra từ bộ phát một cách cưỡng bức, có hiệu quả để kiểm tra hệ thống an toàn trước khi vận hành.
• Bảo vệ cả hai bên: Hộp điều khiển tùy chọn có thể lựa chọn cho loại một bên hoặc cả hai bên. Loại cả hai bên có thể điều khiển đồng thời 2 cặp bộ phát và bộ thu.



Bộ phát và bộ thu	Model	Khoảng cách chùm tia	(No)	Số lượng dầm	Kích thước lắp đặt với tấm hình chữ U	Kích thước lắp đặt với giá đỡ trên/dưới	Chiều dài đầy đủ của bộ phát/bộ thu	Chiều cao bảo vệ
	r-PA-300	20	30	12	280	442	392	300
	r-PA-460	20	30	24	440	601,5	551,5	460
	r-PA-620	20	30	32	600	761	711	620
	r-PA-780	20	30	40	760	920,5	870,5	780
	r-PA-940	20	30	48	920	1.080	1.031	940
	r-PA-1100	20	30	56	-----	1.239,5	1.189,5	1.100
	r-PA-1260	20	30	64	-----	1.399	1.349	1.260
