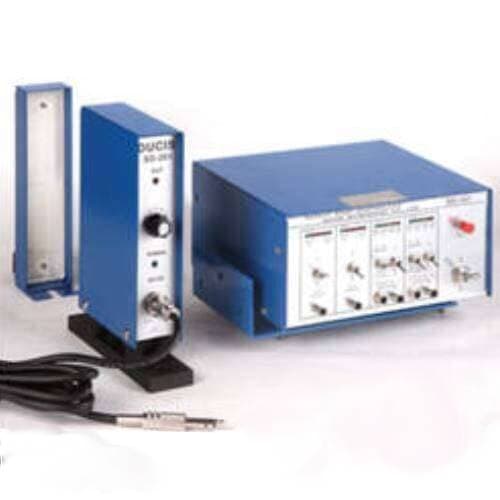

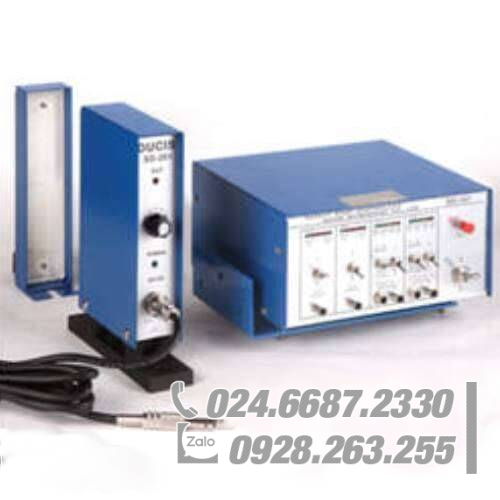

Thiết bị kiểm tra lỗi truyền và bỏ sót DUCIS SD-101/102/201/202

Thiết bị kiểm tra lỗi truyền và bỏ sót DUCIS SD-101/102/201/202

Thiết bị kiểm tra lỗi truyền và bỏ sót SD-101/102/201/202 DUCIS giúp kiểm tra lỗi truyền và bỏ sót phôi tốc độ cao trong dây chuyền sản xuất kim loại. Thiết bị này sử dụng các cảm biến để đảm bảo quá trình sản xuất diễn ra mượt mà và chính xác. Có các phiên bản khác nhau với các tính năng và thông số kỹ thuật cụ thể.

Mã sản phẩm: 2586-10004 Danh mục:

SD-101/102/201/202 DUCIS – Giải pháp kiểm tra lỗi truyền và bỏ sót phôi tốc độ cao

Trong dây chuyền dập kim loại, chỉ một lần cấp thiếu hay lệch góc cũng có thể gây dừng máy, hỏng khuôn và tổn thất sản xuất đáng kể. Thiết bị kiểm tra lỗi truyền và bỏ sót SD-101/102/201/202 của DUCIS được thiết kế để giải quyết triệt để vấn đề này.

Biểu đồ tín hiệu đồng bộ và góc

PHƯƠNG PHÁP KIỂM TRA KHÔNG TIẾP XÚC:
Công tắc hành trình được sử dụng để kiểm tra xả và đồng bộ. Biểu đồ thể hiện mối quan hệ giữa thời gian tín hiệu đầu vào và góc.

SD-101/102

Đùn sóng “A”

Thanh phát hiện: Kiểm tra tiếp xúc “BẬT”


“B” Cấp phôi ra ngoài

Thanh phát hiện: “TẮT” Kiểm tra KHÔNG tiếp xúc


Thiếu hụt “đồng bộ” Khoảng
cách cấp phôi

Kiểm tra thời gian cấp liệu của máy để đảm bảo điểm kiểm tra cấp liệu được cố định ở góc 90° (đèn vàng TM). Vật liệu phải được cấp liệu đúng vị trí trước khi đèn TM sáng. Nếu không, máy sẽ dừng lại.


“Bộ nhớ” Xả phôi

Với mỗi lần nhấn, phải có phôi đi qua thiết bị phát hiện (công tắc quang điện, từ tính, vi mô, tiệm cận, v.v.), thiết bị này sẽ phát tín hiệu kiểm tra đến bộ điều khiển để lưu trữ (đèn xanh lá cây “MY”). Đèn “TM” sẽ sáng lên và xóa bộ nhớ nếu KHÔNG có phôi nào đi qua. Máy dừng lại.


Thiết bị phát hiện

Cảm biến tiệm cận, quang điện, công tắc phát hiện hồng ngoại (DC 12V, bộ khuếch đại tích hợp) và thanh phát hiện, công tắc vi mô.

SD-101

SD-102

CH1-2
Kiểm tra độ gợn sóng và độ đùn của vật liệu (vị trí “A”) kiểm tra quá trình cấp liệu (vị trí “B”).

CH1
Kiểm tra độ gợn sóng và độ đùn của vật liệu (vị trí “A”) kiểm tra quá trình cấp liệu (vị trí “B”).

CH3
Kiểm tra tình trạng thiếu hụt nguồn cấp, khoảng cách cấp nguồn (vị trí “Synchro”) bằng công tắc tiệm cận, công tắc quang điện.

CH2
Kiểm tra hướng. Sử dụng sợi quang.

CH4
Xác nhận phôi đang xả. Sử dụng SD-201/202.

CH3
Kiểm tra tình trạng thiếu hụt nguồn cấp, khoảng cách cấp nguồn (vị trí “Synchro”) bằng công tắc tiệm cận, công tắc quang điện.


CH4
Xác nhận phôi đang xả. Sử dụng SD-201/202.

Thông số kỹ thuật

SD-101/102

SD-201/202

Kênh

4, kiểm tra riêng lẻ

Kiểm tra biên độ (Phát hiện hồng ngoại)
SD-201: Tối đa 150mm
SD-202: Tối đa 100mm

Công tắc

A/B, bộ nhớ/đồng bộ hóa

Kiểm tra tối thiểu φ2mm (khoảng cách kiểm tra: 0,5M) độ mờ đục

Thời gian phản hồi

Kiểm tra “BẬT”: 3μ, kiểm tra “TẮT”: <300μ

Khoảng cách kiểm tra <500mm

Nguồn điện

AC85V~250V, 50/60Hz ±10%

DC12V (±10%)

Tiêu thụ điện năng

<16W

<60mA

Tín hiệu đầu ra

Rơ le/A/B (220V3A), (110V8A)

Đèn báo: Xanh lá cây: NGUỒN, Đỏ: ĐI

Thời gian trễ

<10ms

Độ nhạy được điều chỉnh theo hình dạng của vật liệu và khoảng cách

Nhiệt độ áp dụng

0℃~40℃

0℃~40℃

Tín hiệu đầu vào

DC12V, thiết bị phát hiện

Tốc độ phản hồi <1ms

Phụ kiện tiêu chuẩn

SD-101: Thanh phát hiện 2 chiếc; công tắc tiệm cận 1 bộ; chiều dài cáp nối 2 chiếc
SD-102: Thanh phát hiện 4 chiếc; công tắc tiệm cận 1 bộ; chiều dài cáp nối 2 chiếc

Chiều dài cáp nối: 2,5M

Kích thước

175W*212L*100H

40W*210L*180H

Cân nặng

2,65kg

Đơn vị chính: 1,2kg / Tấm phản quang: 0,3kg
