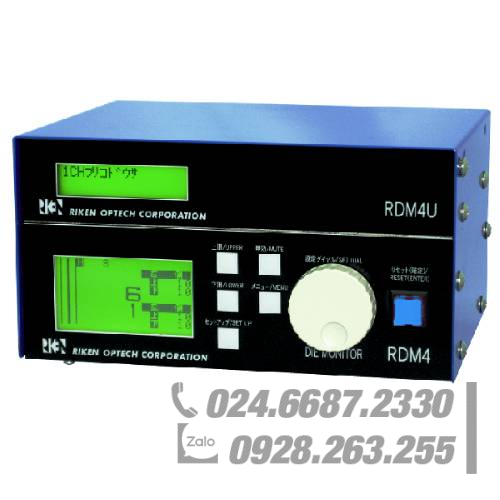

Thiết bị phát hiện sự cố RIKEN OPTECH RDM-4

RDM-4 - Hệ thống bảo vệ khuôn theo dõi ứng suất

Trong quá trình dập ép tốc độ cao, chỉ một lỗi kẹt khuôn nhỏ cũng có thể gây hỏng hóc nặng nề, làm gián đoạn sản xuất, thiệt hại chi phí sửa chữa và mất uy tín chất lượng sản phẩm.

Chỉ cần nhấn nút thiết lập, RDM-4 sẽ tự động thiết lập phạm vi giám sát tốt nhất.

RDM-4 là sản phẩm mới mang tính đột phá, được thiết kế và phát triển để phát hiện chính xác hiện tượng kẹt khuôn do kẹt khuôn, vốn rất khó phát hiện. Thiết bị này kiểm tra chính xác những thay đổi nhỏ tại thời điểm kẹt khuôn hoặc các thay đổi khác xảy ra, và dừng máy ép ngay lập tức. Sóng analog được tạo ra tại mỗi lần ép của máy ép được phát hiện bởi một cảm biến gắn trên khung máy ép và được xử lý vận hành bằng bộ vi xử lý tích hợp để xác định đúng hay sai. Sử dụng kết hợp với bộ phát hiện kẹt khuôn MICRON-3, khả năng phát hiện hiệu quả hơn.

Đầu tư RDM-4 chính là giải pháp an toàn – tiết kiệm – hiệu quả cho mọi doanh nghiệp dập ép hiện đại.

Tính năng của máy phát hiện sự cố RIKEN OPTECH RDM-4

• Dễ sử dụng.
• Bắt đầu vận hành bằng cách nhấn nút cài đặt đơn giản sau khi thay khuôn.
• Màn hình LCD tương tác giúp đơn giản hóa hoạt động đáng kể.
• Cảm biến được gắn vào máy ép, loại bỏ nhu cầu phải điều chỉnh cảm biến ở mỗi lần thay khuôn.
• Phương pháp “So sánh diện tích dưới đường cong” độc đáo của RDM-4 cho phép phát hiện các thanh nổi, thanh kéo cho các khuôn kẹt vốn khó phát hiện trước đây.
• Hỗ trợ nhiều chức năng phát hiện lỗi, nạp giấy đôi, lỗi vật liệu, nạp sai, v.v.

Thiết bị chính

Model	RDM-4
Nguồn điện	100-240V AC ±10% 50/60Hz
Tiêu thụ điện năng	15W
Đầu ra	Tiếp điểm rơle 1A, 1B (240V AC, 5A) CosΦ=1
Đầu ra tương tự	0-5V (sóng tải trái/phải)
Thời gian phản hồi	Hiển thị 600spm, khả năng dừng 2.000spm
Trưng bày	Giá trị số tương đương với tải trọng làm việc
Độ nhạy	0,01mV/V (biến dạng 24X10-6, tải 50%)
Độ trôi nhiệt độ	-5℃-+60℃, 0%

Cảm biến

Model	RT-400	LUM-420A
Phạm vi đo	4-400μE	±600μst
Độ nhạy	1mv/V@400μE	1mV/μ (biến dạng 400μ)
Độ trôi nhiệt độ	0,1% FS/℃	0,1% FS/℃
Dải nhiệt độ làm việc	-10℃-+80℃	-10℃-+80℃
Kích thước bên ngoài	25,4(S) X 70(R) X 12(C) mm	30(S) X 68(R) X 10(C) mm
Khoảng cách lắp đặt	50,8mm	40mm ±0,1mm
