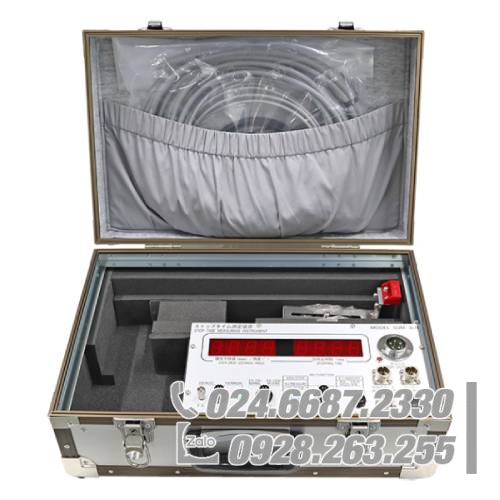

Thiết bị đo thời gian dừng không tiếp xúc SDM-3LR – Giải pháp đảm bảo an toàn cho máy ép
Trong vận hành máy ép, thời gian dừng là yếu tố quyết định đến an toàn lao động. Nếu bộ phận chuyển động không dừng kịp trước khi chạm vào vùng nguy hiểm, rủi ro tai nạn sẽ xảy ra. Chính vì vậy, việc kiểm tra và đo lường thời gian dừng định kỳ là yêu cầu bắt buộc trong tiêu chuẩn an toàn công nghiệp.
SDM3-LR, thiết bị kiểm tra đo thời gian dừng, một yếu tố thiết yếu trong việc chẩn đoán máy ép. Để thiết bị an toàn phát huy đầy đủ chức năng bảo vệ chống lại nguy hiểm, nó chắc chắn phải dừng chuyển động của bộ phận chuyển động của máy trước khi nó đến khu vực nguy hiểm. Do đó, việc hiểu đúng hiệu suất dừng của máy là rất quan trọng. Tại Nhật Bản, theo Luật An toàn và Sức khỏe Công nghiệp, máy ép điện phải được tự kiểm tra định kỳ, và việc đo lường và hiệu chuẩn thời gian dừng là một hạng mục kiểm tra bắt buộc.
SDM-3LR không chỉ là thiết bị đo lường – mà là chìa khóa bảo vệ con người & đảm bảo hiệu suất sản xuất bền vững.
Tính năng của Thiết bị đo thời gian dừng không tiếp xúc SDM-3LR
- Đo thời gian dừng của máy ép chạy bằng điện không tiếp xúc.
- Việc áp dụng hệ thống đo lường không tiếp xúc có thể được áp dụng rộng rãi cho mọi loại máy ép.
- Tự động nhận dạng vị trí đo (đối với chiều dài hành trình 340mm hoặc ngắn hơn)
*Trong trường hợp chiều dài hành trình vượt quá 340mm, có thể cài đặt thủ công vị trí đo. - Ngay cả một cỗ máy có giá trị quán tính giảm dần nhỏ cũng có thể đo được.
- Có khả năng đo tốc độ hạ cánh của thanh trượt (Ram).
- Có hai loại cảm biến tùy theo phương pháp đo.
Kiểu tuyến tính
- Cảm biến tuyến tính loại SDM3-LE được cố định trên bệ đỡ và cảm biến từ được gắn trực tiếp vào thanh trượt của máy ép để chuyển đổi chuyển động quay thành chuyển động thẳng bên trong thiết bị.
- Thời gian dừng và khoảng cách rơi của máy ép thủy lực và máy ép cơ học được hiển thị kỹ thuật số.
- Khi thanh trượt hạ xuống một vị trí tùy ý, máy ép dừng lại ở một vị trí cố định, do đó hiệu suất dừng luôn có thể được đo trong điều kiện đồng nhất.
- Chọn từ ba loại cảm biến (Chiều dài đo: 100/200/340mm) tùy thuộc vào loại máy ép.
Loại bộ mã hóa
- Cảm biến mã hóa được lắp vào bộ phận quay của trục khuỷu, bộ chỉ báo góc quay, v.v. để thực hiện các phép đo.
- Thời gian dừng và góc dừng của máy ép được hiển thị kỹ thuật số. Bằng cách đặt tay quay dừng tại điểm cố định ở góc 90 độ, hiệu suất dừng có thể được đo lường mọi lúc trong điều kiện đồng nhất.
| Phạm vi đo | Khoảng cách rơi: 0～999 mm Độ phân giải: 1 mm | |
|---|---|---|
| Thời gian dừng: 0～999 ms Độ phân giải: 0,1 ms | ||
| Hệ thống cảm biến | Loại nam châm không tiếp xúc (tuyến tính) | |
| Loại mã hóa (quay) | ||
| Phương pháp hiển thị | Kỹ thuật số bốn chữ số | |
| Điện ápPower | AC100V～AC220V ±10％ | |
| Cảm biến tuyến tính | Phạm vi đo hiệu quả: 100 mm, 200 mm, 340 mm | |
| Độ phân giải: 0,33 mm 10 bit | ||
| Độ tuyến tính: ±0,03 FS ±0,102 mm | ||
| Bộ mã hóa | Mô-men xoắn khởi động: 0,98 mN・m hoặc ít hơn | |
| Độ phân giải: 720 P/R | ||
| Tốc độ tối đa cho phép: 1000 vòng/phút | ||
| Nhiệt độ môi trường | Trong quá trình hoạt động: -10～55℃（không đóng băng） | |
| Trong quá trình bảo quản: – 30～70℃ | ||
| Độ ẩm môi trường xung quanh | Trong quá trình hoạt động: 35～85% RH（không ngưng tụ） | |
| Trong quá trình bảo quản: 35～95% RH | ||
| Cảm biến | Kiểu tuyến tính | SDM3-LE-100 (Phạm vi đo: 100mm) |
| SDM3-LE-200 (Phạm vi đo: 200mm) | ||
| SDM3-LE-340 (Phạm vi đo: 340mm) | ||
| Loại bộ mã hóa | SDM3-P (Loại ròng rọc) | |
| SDM3-O (Loại ép) | ||
| SDM3-C (Kết nối trực tiếp) | ||
