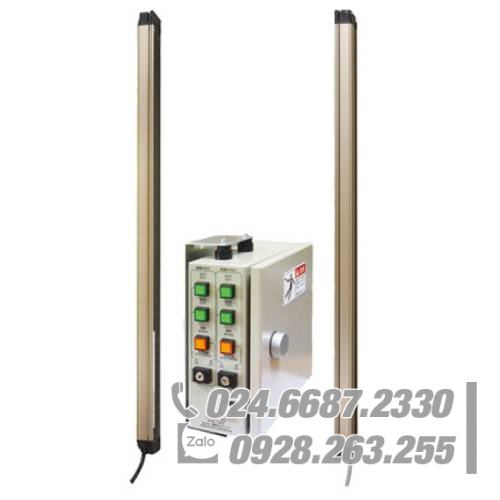

Cảm biến quang an toàn loại chiếu trực tiếp RIKEN OPTECH RPZ425 X4

Cảm biến quang an toàn chiếu trực tiếp RPX – Giải pháp bảo vệ máy ép toàn diện

Trong sản xuất cơ khí, tai nạn máy ép có thể gây thiệt hại lớn về con người và chi phí vận hành. Với thiết kế an toàn theo tiêu chuẩn IEC/UL quốc tế, dòng RPX mang đến giải pháp bảo vệ cấp cao nhất: ngăn ngừa tai nạn, loại bỏ điểm mù, duy trì năng suất tối đa.

Với thiết kế an toàn và thông số kỹ thuật tuân thủ tiêu chuẩn quốc tế, chúng tôi đã không ngừng theo đuổi mức độ an toàn cao hơn và hiện thực hóa hiệu quả công việc cao hơn. Thiết bị an toàn chiếu trực tiếp này dành cho máy ép có thể được điều chỉnh linh hoạt cho nhiều nội dung công việc khác nhau và cho phép cải thiện đáng kể hiệu quả công việc.

RPX – Giải pháp màn chắn sáng an toàn thông minh, giúp doanh nghiệp vừa đảm bảo an toàn lao động, vừa tối ưu hiệu suất máy ép.

 Các tính năng của RPZ425 X4

• Thiết kế an toàn cho mức độ an toàn cao nhất
  Mức độ an toàn cao nhất đã được hiện thực hóa dựa trên thiết kế an toàn sử dụng cơ chế kiểm tra lẫn nhau được thực hiện bởi hai CPU được trang bị trong bộ thu và tính dự phòng của mạch xử lý tín hiệu và mạch đầu ra.

  • Tuân thủ tiêu chuẩn quốc tế IEC61496-1/2 và
    tiêu chuẩn Bắc Mỹ UL61496-1/2.
  • Tuân thủ Tiêu chuẩn Trung Quốc GB4584-2007 (một số mẫu)

• Dòng sản phẩm đa dạng để ứng phó với nhiều Điều kiện hoạt động khác nhau.
  Lựa chọn rèm chắn sáng an toàn tối ưu theo môi trường lắp đặt, loại máy ép và nội dung công việc.

• Chức năng kết nối nối tiếp và chức năng hiển thị lỗi được trang bị.
  Cài đặt linh hoạt phù hợp với Điều kiện hoạt động và nội dung công việc.

• Đèn LED báo hiệu dễ điều chỉnh
  : Xác định trạng thái của thiết bị chính chỉ bằng một cái liếc mắt

• Ngăn ngừa nhiễu lẫn nhau
  Khi lắp đặt nhiều thiết bị RPZ, thuật toán tránh nhiễu ánh sáng (được chỉ định theo bước sóng tương ứng của cảm biến ánh sáng) có thể ngăn ngừa nhiễu lẫn nhau (tối đa ba bộ).

Tiêu chí lựa chọn thiết bị an toàn (Phạm vi bảo vệ)

• Máy ép cơ khí: (Chiều cao khuôn Chiều dài hành trình) hoặc lớn hơn
• Máy ép thủy lực: (Phạm vi hoạt động ban ngày) hoặc cao hơn
  * Lưu ý rằng phạm vi bảo vệ cần thiết thay đổi tùy theo điều kiện lắp đặt.
• Trong trường hợp chiều cao dầm trên cùng tại thời điểm lắp đặt cách mặt sàn 1.400mm hoặc ít hơn
  → (Chiều cao khuôn Chiều dài hành trình Chiều dài không đủ) hoặc hơn
• Trong trường hợp chiều cao dầm trên cùng tại thời điểm lắp đặt cách mặt sàn hơn 1.700mm
  → (Chiều cao khuôn Chiều dài hành trình – Chiều dài thừa) hoặc hơn
  * Vị trí dầm thấp nhất được coi là bề mặt trên cùng của thanh đỡ.



	RPZ425－□□□X2	RPZ425－□□□X4
Số tia quang	8 ~ 102（Chiều cao bảo vệ: 140～2020mm）
Khoảng cách chùm tia	20mm
Độ nhạy vật thể tối thiểu (MOS)	25mm
Khoảng cách phát hiện	0,2~4m	0,2~7m
Thời gian phản hồi	BẬT → TẮT: 15ms, TẮT → BẬT: 70ms * Khi Hộp điều khiển được kết nối: BẬT → TẮT: 25ms, TẮT → BẬT: 90ms
Điện áp đầu vào	90VAC～240VAC (Khi sử dụng hộp điều khiển) (Nguồn điện chỉ dành cho Bộ phát/Bộ thu: 24VDC±20％)
Tiêu thụ điện năng	Bộ phát: 41mA～101mA, Bộ thu: 41mA～67mA (Hộp điều khiển: CB6-S: 16,8W, CB6-W: 30W)
Tiếp điểm đầu ra (CB6)	2A, 1B Khả năng tiếp xúc: 250VAC 3A
Tiếp điểm đầu ra công tắc chính (CB6)	Khả năng tiếp xúc 1A, 2B: 220VAC 0,7A (Tải cảm ứng), 1,0A (Tải điện trở)
Nguồn sáng	Đèn LED hồng ngoại (bước sóng: 870nm)
Góc khẩu độ hiệu dụng	Trong vòng ± 5° (khi khoảng cách phát hiện là 3m trở lên)	Trong vòng ± 2,5° (khi khoảng cách phát hiện là 3m trở lên)
Chức năng chẩn đoán bên ngoài	Khi đường dây đầu vào thử nghiệm hoặc đầu cuối LA (trong trường hợp có Hộp điều khiển) là: (Vs-3V)～Vs: Bộ phát TẮT, 0～1/2V hoặc mở: Bộ phát BẬT. * Vs: giá trị điện áp trong Điều kiện hoạt động.
Nhiệt độ môi trường	Trong quá trình hoạt động: -10～55℃ (Không đóng băng), Trong quá trình bảo quản: -30～70℃
Độ ẩm môi trường xung quanh	Trong quá trình vận hành: 35～85RH (Không đóng băng), Trong quá trình bảo quản: 35～95RH
Cường độ ánh sáng xung quanh	Đèn sợi đốt: 3.000lx hoặc thấp hơn (Cường độ ánh sáng tại bề mặt máy thu), Ánh sáng mặt trời: 10.000lx hoặc thấp hơn (Cường độ ánh sáng tại bề mặt máy thu)
Điện trở cách điện	20Mohm trở lên (cho 500VDC)
Chịu được điện áp	1.000VAC (Cảm biến), 1.500VAC (Hộp điều khiển), 50/60Hz, 1 phút.
Mức độ bảo vệ	Bộ phát/Bộ thu: IP65, Hộp điều khiển: IP54 (IEC60529)
Khả năng chống rung	Độ bền khi trục trặc: 10~55Hz, Biên độ kép: 0,7㎜, Hướng X, Y, Z: 20 lần quét
Khả năng chống sốc	Độ bền khi gặp sự cố: 100m/s2, {10G}, hướng X, Y, Z: 1.000 lần
Tuân thủ tiêu chuẩn (Chỉ cảm biến)	Loại X2: IEC61496-1 loại-2 ESPE & IEC61496-2 loại-2 AOPD 　 IEC61508-1～-7 (SIL1), ISO13849-1: 2006 Loại 2 PLc Loại X4: IEC61496-1 loại-4 ESPE & IEC61496-2 loại-4 AOPD 　 IEC61508-1～-7 (SIL3), ISO13849-1: 2006 Loại 4 PLe

Model thông dụng:

RPZ425-260ERX4

RPZ425-140X4

RPZ425-180X4

RPZ425-260X4

RPZ425-340X4

RPZ425-420X4

RPZ425-500X4

RPZ425-580X4

RPZ425-660X4

RPZ425-740X4

RPZ425-820X4

RPZ425-900X4

RPZ425-1060X4

RPZ425-1220X4

RPZ425-1380X4

RPZ425-1540X4

RPZ425-1700X4

RPZ425-1860X4

RPZ425-2020X4
