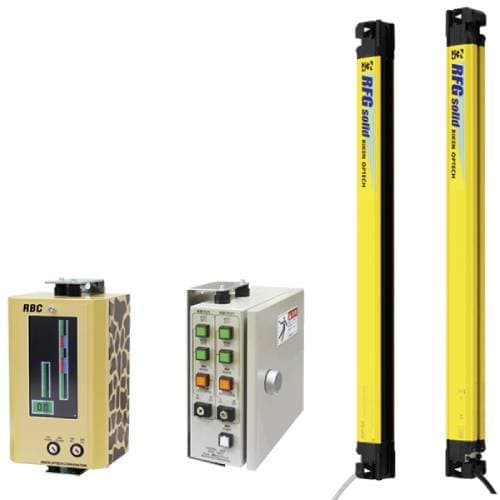

Cảm biến quang an toàn cho máy ép RIKEN OPTECH RFG445

Cảm biến quang an toàn cho máy ép RFG - Màn chắn sáng chắc chắn – An toàn tuyệt đối & Hiệu suất tối ưu

Các nhà máy sản xuất hiện nay được yêu cầu phải đáp ứng xu hướng toàn cầu hóa và sản xuất linh hoạt. Dòng sản phẩm RFG là màn chắn sáng an toàn, mang lại sự cải thiện đáng kể về hiệu suất làm việc, đồng thời đảm bảo an toàn tuyệt đối với thiết kế và thông số kỹ thuật an toàn tuân thủ các tiêu chuẩn quốc tế, đáp ứng linh hoạt với nhiều nội dung công việc khác nhau và được trang bị mọi tính năng cần thiết của một màn chắn sáng an toàn. Dòng sản phẩm này góp phần xây dựng hệ thống an toàn tại bất kỳ nhà máy sản xuất nào.

• Thiết kế an toàn đáp ứng các tiêu chuẩn an toàn toàn cầu với mức độ an toàn cao nhất.
• Phù hợp với nhiều môi trường sử dụng khác nhau với nhiều tính năng phong phú, từ phát hiện ngón tay đến phát hiện cánh tay/chân.
• Đèn báo màu rõ ràng giúp bạn dễ dàng kiểm tra trạng thái của màn chắn sáng và căn chỉnh trục quang.
• Đạt được thiết kế nhỏ gọn và độ bền cao với cấu trúc kín và khả năng chống chịu môi trường tốt hơn.
• Cấu trúc bền chắc và có khả năng chống chịu với môi trường, có thể sử dụng ngay cả trong môi trường khắc nghiệt.

RFG – Giải pháp màn chắn sáng an toàn giúp nâng cao năng suất và bảo vệ toàn diện cho máy ép.

Loại bỏ không gian chết và đảm bảo an toàn

RFG loại bỏ không gian chết thường xảy ra khi các màn chắn sáng được kết nối nối tiếp hoặc sắp xếp theo hình chữ U, giúp có thể xây dựng

một hệ thống có độ an toàn cao hơn.

Chức năng cắt phôi giúp nâng cao hiệu quả công việc đồng thời đảm bảo an toàn

Khi các vật thể cố định (ví dụ, thiết bị hoặc vật liệu) hoặc vật liệu chuyển động trong khu vực giám sát cảm biến làm gián đoạn chùm tia của màn chắn sáng, có thể thực hiện các thao tác nhấn mà không ảnh hưởng đến sự an toàn bằng cách sử dụng các chức năng làm trống (làm trống cố định, làm trống nổi)

Bỏ qua vùng chắn linh hoạt

Trong hoạt động bình thường của cảm biến, tín hiệu dừng máy sẽ được phát ra nếu một chùm tia bị chặn, nhưng với chức năng này, tín hiệu dừng chỉ được gửi khi hai hoặc nhiều chùm tia bị chặn. Điều này hữu ích khi cần di chuyển các vật thể trong khu vực giám sát của cảm biến.

Chức năng bỏ qua vùng chắn cố định

Chức năng xóa lỗi là chức năng vô hiệu hóa việc giám sát trục quang bị gián đoạn khi một trục quang cụ thể liên tục bị che khuất bởi các chướng ngại vật cố định (như thiết bị hoặc vật liệu), cho phép vận hành máy ép hiệu quả mà không ảnh hưởng đến an toàn.

*Cần có bộ điều khiển chuyên dụng (tùy chọn) để sử dụng chức năng này. (Sắp có):

Thông số kỹ thuật của RFG445:

	RFG445－□□□
Số tia quang	6～38
Chiều cao bảo vệ	200～1480mm
Khoảng cách chùm tia	40mm
Độ nhạy vật thể tối thiểu (MOS)	45mm
Khoảng cách phát hiện	0,3～20 m

Thông số kỹ thuật chung:

Thời gian phản hồi	BẬT → TẮT: 10ms ～ 21ms hoặc ít hơn (Khi sử dụng Hộp điều khiển: thêm 10ms.) TẮT → BẬT: 50ms ～ 105ms hoặc ít hơn (Khi sử dụng Hộp điều khiển: thêm 10ms.)
Điện áp nguồn (Vs)	Khi sử dụng Hộp điều khiển: Nguồn điện cung cấp cho bộ phát/bộ thu: 24VDC±20% (độ gợn sóng p-p10％ hoặc thấp hơn)
Nguồn điện tiêu thụ	CB6-S:16.8W、CB6-W:30W（Dòng điện tiêu thụ của bộ phát/bộ thu: xem bảng dữ liệu khác）
Nguồn sáng	Đèn LED hồng ngoại (Bước sóng: 870nm)
Đầu ra an toàn (OSSD)	Transistor PNP x 2, Dòng tải: 300 mA trở xuống, Điện áp dư: 2V trở xuống. (ngoại trừ suy giảm ảnh hưởng do kéo dài cáp) Tải điện dung: tối đa 1μF, Dòng rò: 1 mA trở xuống Dòng tải là 150 mA trở xuống trong mạch tầng 2 đoạn và 80 mA trở xuống trong mạch tầng 3 đoạn.
Đầu ra đảo ngược (Đầu ra không an toàn)	Transistor PNP x 1, Dòng điện tải: 100 mA hoặc thấp hơn, Điện áp dư: 2V hoặc thấp hơn. (ngoại trừ suy giảm ảnh hưởng do kéo dài cáp)
Góc khẩu độ hiệu dụng	Tối đa 2,5°. * Bộ phát và bộ thu có phạm vi hoạt động từ 3 m trở lên.
Nhiệt độ môi trường	Hoạt động: -30～55℃ (không đóng băng), Nhiệt độ: 30～70℃
Độ ẩm môi trường xung quanh	Hoạt động: 35% đến 85%RH (không ngưng tụ), Độ ẩm: 35～95%RH
Độ rọi xung quanh	Đèn sợi đốt: tối đa 3.000 Ix trên bề mặt máy thu, Ánh sáng mặt trời: tối đa 10.000 Ix trên bề mặt máy thu
Điện trở cách điện	20 M hoặc cao hơn (megger 500 VDC)
Chịu được điện áp	1.000VAC, 50/60Hz trong 1 phút.
Mức độ bảo vệ	IP69K (ISO 20653)IEC 60529: IP65 và IP67
Khả năng chống rung	Biên độ đa dạng 0,7 mm, 20 lần quét cho cả 3 trục
Khả năng chống sốc	100 m/s2, 1000 lần va chạm cho cả 3 trục
