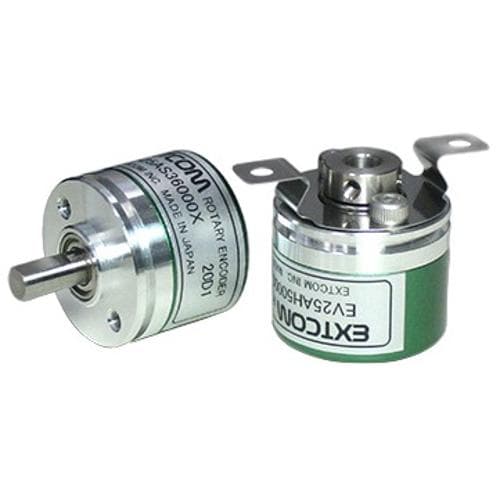

Cảm biến góc quay/vị trí, bộ mã hóa quay TASHIKA EV25A

SKU:2520-10517

Nhỏ gọn, độ phân giải cao; Gia tăng, loại quang học; Kích thước sản phẩm: 25 mm x 20 mm; Độ phân giải: 500 P/R đến 62500 P/R; Pha A, B và Z, sóng vuông.

Model EV25A - Cảm biến góc quay/vị trí, Bộ mã hóa quay

Nhỏ gọn, độ phân giải cao

Loại quang học, gia tăng

Kích thước sản phẩm: 25 mm x 20 mm

Độ phân giải: 500 P/R đến 62500 P/R

Pha A, B và Z, sóng vuông

Mã đặt hàng

Thông số kỹ thuật

Mục	Xếp hạng
Cung cấp hiệu điện thế	Điện áp đầu ra 5 đến 12 VDC ±10% Bộ thu hở 5 đến 24 VDC ±10% Bộ điều khiển đường dây 5 đến 24 VDC ±10%
Dòng điện tiêu thụ	120 mA hoặc thấp hơn (khi không tải)
Hệ thống phát hiện	Tăng dần
Nghị quyết (xung/xoay)	500, 1000, 2000, 3600, 4096, 5000 10000, 16384, 25000, 32768, 36000 45000, 50000, 62500
Biểu mẫu đầu ra	Sóng vuông	Điện áp đầu ra (E) NPN cực thu hở (C) Bộ điều khiển đường dây (X)
Các pha đầu ra	Giai đoạn A, B và Z
Độ lệch pha đầu ra	Độ lệch pha A, B 90°±45°(T/4±T/8) Pha Z T ±T/2 (xem Dạng sóng đầu ra)
Tần số phản hồi tối đa	100kHz(E và C)*, 1MHz(X)
Mô men khởi động	1×10 ^-3 N?m (10gf?cm) hoặc ít hơn
Tải trọng cho phép của trục (điện)	Xuyên tâm	5000 ppr hoặc ít hơn	Hơn 10000 ppr
12 Đ	8 không
Đẩy	6 không	4 không
Số vòng quay tối đa cho phép (cơ học)	6000 vòng/phút
Nhiệt độ/độ ẩm môi trường hoạt động	0℃ đến 70℃ RH 35% đến 90% không đọng sương
Nhiệt độ môi trường lưu trữ	-20℃ đến 80℃
Cấu trúc bảo vệ	IP50
Khối	40g

*Sử dụng điện áp cung cấp 5V, điện trở kéo lên 2kΩ và cáp tiêu chuẩn.
