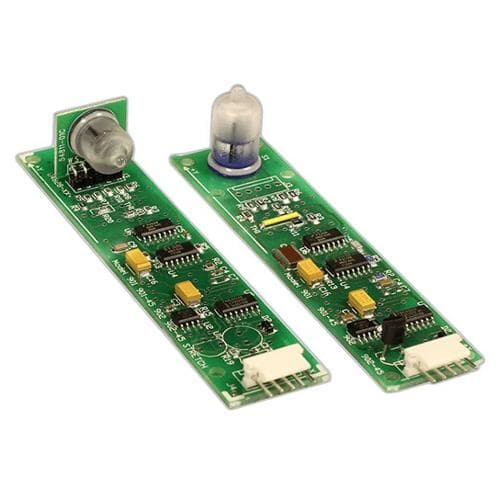

Cảm biến độ nghiêng JEWELL-INSTRUMENTS 902
Cảm biến độ nghiêng đơn trục & song trục Model 901 (ngang) và 902 (dọc) đo chính xác vị trí góc với hiệu suất tương tự như Model 900, nhưng có thiết kế mỏng để sử dụng ở những nơi có không gian hạn chế. Có sẵn các phiên bản có độ lợi cao, tiêu chuẩn và góc rộng, mỗi phiên bản có phạm vi góc khác nhau. A901 và A902 (song trục) sử dụng đầu ra điện áp mức cao để cho phép truyền tín hiệu qua cáp dài. C901 và C902 – còn được gọi là ‘Tulip’ (đơn trục) được cấp nguồn vòng, do đó có thể thực hiện phép đo bằng cặp 2 dây tiết kiệm. Các thiết bị có kích thước thuận tiện, giá thành thấp này vừa vặn với vỏ áp suất dưới nước, dụng cụ ghi nhật ký giếng, thiết bị khoan và nhiều thiết bị khác.
| Kích thước | 4,05 × 0,92 × 0,62 inch |
|---|---|
| Đặc trưng |
• Tùy chọn đơn trục và song trục • Tùy chọn đầu ra ±2,5 VDC, 0-5VDC hoặc 4-20mA • Đo phép quay quanh hai trục vuông góc • Thiết kế theo chiều dọc hoặc chiều ngang |
A901 & A902: ±2,5 VDC hoặc 0-5 VDC
| Tăng cao | Tiêu chuẩn | Góc rộng | |
|---|---|---|---|
| Phạm vi góc (°) | ±10 | ±25 | ±50 |
| Độ phân giải (°) 1 | 0,005 | 0,01 | 0,02 |
| Độ lặp lại (°) | 0,02 | 0,02 | 0,02 |
| Hệ số tỷ lệ (°/V) 2 | 4 | 10 | 25 |
| Phi tuyến tính (%) 3 | 1 | 2,5 | 7 |
| Điện áp đầu ra (V) | ±2,5 hoặc 0-5 | ||
| Trở kháng đầu ra (Ω) | 270, bảo vệ ngắn mạch | ||
| Kênh truyền hình | Nghiêng X, Nghiêng Y, Nhiệt độ | ||
| Hệ số Kz (°/C, điển hình) | 10-20 giây cung | ||
| Hệ số Ks (%/C, điển hình) | 0,03 | ||
| Hằng số thời gian (giây) | 0,15 | ||
| Tần số tự nhiên (Hz) | 10 | ||
| Nguồn điện | ±2,5 Đầu ra: +8 đến +24VDC 0-5 Đầu ra: +10,5 đến +26,5 VDC 7mA, gợn sóng tối đa 250mV, được bảo vệ phân cực ngược |
||
| Môi trường | -40°C đến +85°C hoạt động và lưu trữ độ ẩm 0-90% |
||
| Nguyên vật liệu | Cảm biến điện phân thủy tinh, PCB sợi thủy tinh |
Ghi chú:
1: Độ phân giải được tính toán ở 1mV
2: Hệ số tỷ lệ tuyến tính được tính toán từ BFSL thông qua đường cong hiệu chuẩn
3: Độ tuyến tính được tính là độ lệch % tối đa so với BFSL. Độ tuyến tính 0,05% có thể đạt được bằng cách sử dụng đa thức
C901 & C902 'Tulip': 4-20mA
| Tăng cao | Tiêu chuẩn | Góc rộng | |
|---|---|---|---|
| Phạm vi góc (°) | ±10 | ±25 | ±50 |
| Độ phân giải (°) 1 | 0,005 | 0,01 | 0,02 |
| Độ lặp lại (°) | 0,01 | 0,02 | 0,04 |
| Hệ số tỷ lệ (°/mA) 2 | 1,25 | 3.125 | 6,25 |
| Phi tuyến tính (%) 3 | 1 | 2,5 | 7 |
| Điện áp đầu ra (mA) | 4-20 | ||
| Kênh truyền hình | Nghiêng, Nhiệt điện trở | ||
| Hệ số Kz (°/C, điển hình) | 10-20 giây cung | ||
| Hệ số Ks (%/C, điển hình) | 0,03 | ||
| Hằng số thời gian (giây) | 0,15 | ||
| Tần số tự nhiên (Hz) | 10 | ||
| Nguồn điện | (0,02 Ampe x R + 10 VDC) < Vs < 29 VDC | ||
| Môi trường | -40 đến +85°C hoạt động và bảo quản độ ẩm 0-90% |
||
| Nguyên vật liệu | Cảm biến điện phân thủy tinh, PCB sợi thủy tinh |
Ghi chú:
1: Độ phân giải được tính toán ở mức .003mA
2: Hệ số tỷ lệ tuyến tính được tính toán từ BFSL thông qua đường cong hiệu chuẩn
3: Độ tuyến tính được tính là độ lệch % tối đa so với BFSL. Độ tuyến tính 0,05% có thể đạt được bằng cách sử dụng đa thức
