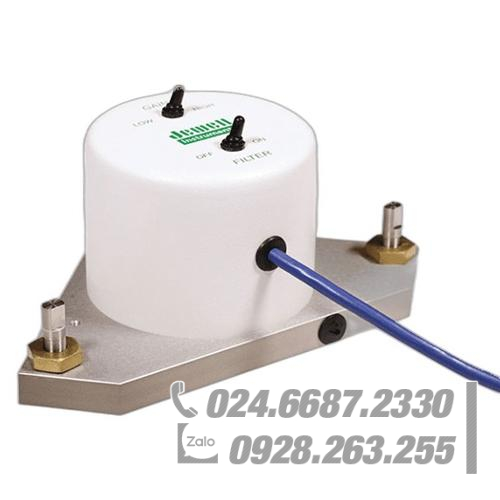

Cảm biến độ nghiêng nền tảng JEWELL-INSTRUMENTS A701-2

SKU:2515-10059

Cảm biến độ nghiêng gắn trên nền tảng Model 701-2 là thiết kế phổ biến nhất của chúng tôi để đo độ nghiêng có độ chính xác cao. Các thiết bị đi kèm với chân cân bằng invar tích hợp, để dễ dàng lắp đặt trên bất kỳ bề mặt ngang nào. A701-2 cũng bao gồm hai mức tăng có thể chuyển đổi và hai cài đặt bộ lọc thông thấp. Sử dụng cảm biến điện phân tham chiếu trọng lực tuyệt đối, A701 cung cấp độ nhạy cực cao đến <0,1 µrad với độ trôi dài hạn hầu như bằng không. Đầu ra là điện áp DC ±8 ổn định (±16 VDC chênh lệch). Phiên bản kỹ thuật số D701 có bộ nhớ tích hợp, với dung lượng lưu trữ lên tới 22.000 mẫu.

Cân nặng	48oz
Kích thước	6 × 6 × 4 inch
Đặc trưng	• Chắc chắn, đáng tin cậy và cực kỳ chính xác • Có sẵn phiên bản 4X chống chịu thời tiết • Độ nhạy cực cao đến <0,1 µrad với độ trôi dài hạn hầu như bằng không
Các ứng dụng	• Giám sát núi lửa • Kỹ thuật địa kỹ thuật có độ chính xác cao • Giám sát độ võng của cầu • Đo lường chính xác • Cân bằng nền tảng radar • Giám sát độ nghiêng có độ chính xác cao

	Tăng cao	Tầm trung
Phạm vi tuyến tính (°)	Tăng cường độ cao: ±0,046 Độ lợi thấp: ±0,25	Tăng cường độ cao: ±0.8 Độ lợi thấp: ±5.0
Yếu tố quy mô	Tăng cường độ cao: 0,1 µradian/mV Độ lợi trung bình: 1 µradian/mV	Tăng cường độ cao: 0,1°/V Độ lợi trung bình: 1°/V
Không tuyến tính (%)	Tăng cường độ cao: 0,2 Độ lợi trung bình: 2%	Tăng cường độ cao: 0,2 Độ lợi trung bình: 1,5
Độ phân giải	0,1µradian	1,0µradian
Khả năng lặp lại	1µradian (tĩnh)	2µradian (tĩnh)
Thời gian cố định	Lọc trên: 7,5 giây Lọc tắt 0,5 giây	Lọc trên: 7,5 giây Lọc tắt 0,4 giây
Hệ số nhiệt độ Kz (°/C, điển hình)	±3µradian	±0,001µradian
Hệ số nhiệt độ Ks (%/°C, điển hình)	0,05
Đầu ra	Đầu đơn: ±8Vdc Chênh lệch: ±16Vdc
Kênh truyền hình	Nghiêng X, Nghiêng Y, Nhiệt độ
Trở kháng đầu ra (Ω)	270
Đầu ra nhiệt độ	0,1°C/mV điển hình (một đầu; 0°C = 0mV)
Nguồn điện	±11 đến ±15 Vdc @ +11 và -6mA, gợn sóng tối đa 250 mV, được bảo vệ phân cực ngược
Môi trường	Hoạt động: -25 đến +70°C Bảo quản: -30 đến +100°C
Chống thấm	IP50
Nguyên vật liệu	Nhôm anodized và sơn
Cáp	Cáp đa lõi 3m (10 ft) + lớp bảo vệ tổng thể, vỏ bọc PVC, bao gồm các đầu nối
