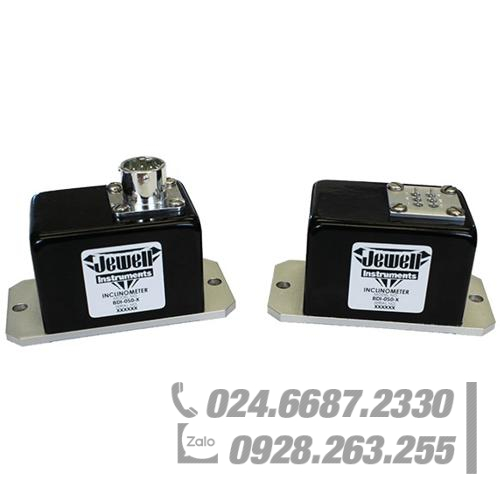

Cảm biến độ nghiêng JEWELL-INSTRUMENTS 750-100
Dòng Cảm biến độ nghiêng 750-100 là cảm biến nghiêng một trục chắc chắn, hiệu suất cao, được thiết kế để đạt hiệu suất cao nhất trong điều kiện khắc nghiệt. Cơ chế giảm chấn chất lỏng mang lại khả năng loại bỏ tiếng ồn vượt trội trong môi trường rung động và sốc cao cũng như độ ổn định đầu ra tuyệt vời. Các thiết bị có sẵn với đầu nối 6 chân hoặc đầu nối chân. Các đầu ra có sẵn bao gồm 0-5V và 4-20mA. Các dải đầu vào tùy chỉnh, bộ lọc và bù nhiệt độ cũng có sẵn theo yêu cầu.
| Cân nặng | 8,1 ounce |
|---|---|
| Kích thước | 3,10 × 1,55 × 1,52 inch |
| Đặc trưng |
• Độ phân giải 1 µrad • Có sẵn bù nhiệt độ • Đầu ra 0-5V • Đầu vào nguồn điện DC +9 đến +18 Volts • Tuân thủ RoHS |
| Các ứng dụng |
• Địa kỹ thuật có độ chính xác cao • Dầu khí, Giám sát độ nghiêng ống đứng • Thiết bị MOW đường sắt • Giàn định hình mặt đường • Căn chỉnh bánh xe ô tô • Kỹ thuật Robot |
A750-100: 0-5V
Thông số kỹ thuật hiệu suất
| Phạm vi đầu vào (°) | ±1 | ±3 | ±14,5 | ±30 | ±60 | ±90 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 143,2 | 47,8 | 10.0 | 5.0 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2.0 | 15.0 | 20.0 | 30.0 | 30.0 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Đầu ra 0° (Phạm vi vôn) | ±0,10 | ±0,04 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,015 | 0,005 | 0,001 | 0,0005 | 0,0004 | 0,0003 |
| Độ phân giải & Ngưỡng (µ tối đa) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +9 đến +18 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ω, danh nghĩa) | 1 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP66 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
C750-100: 4-20mA
Thông số kỹ thuật hiệu suất
| Phạm vi đầu vào (°) | ±1 | ±3 | ±14,5 | ±30 | ±60 | ±90 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 458,4 | 152,9 | 32 | 16 | 9.2 | số 8 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2.0 | 15.0 | 20.0 | 30.0 | 30.0 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| 0° Đầu ra (mA, danh nghĩa) | 12 ±0,6 | 12 ±0,6 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 |
| Độ nhạy nhiệt độ đầu ra 0° (mA/°C tối đa) | 0,024 | 0,01 | 0,002 | 0,001 | 0,001 | 0,0008 |
| Độ phân giải & Ngưỡng (µ tối đa) | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +20 đến +30 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP65 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
