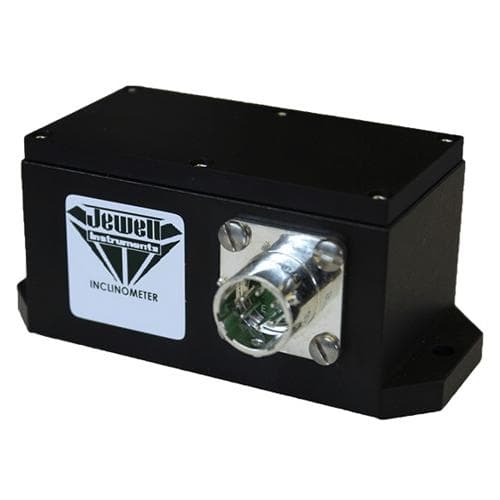

Cảm biến độ nghiêng JEWELL-INSTRUMENTS 750-150
Cảm biến độ nghiêng 750-150 là cảm biến độ nghiêng một trục hiệu suất cao có cùng thông số kỹ thuật với 750-100, nhưng được đặt trong một vỏ lớn hơn, chắc chắn hơn, với lớp vỏ IP66. Cơ chế giảm chấn chất lỏng mang lại khả năng loại bỏ tiếng ồn vượt trội trong môi trường rung động và sốc cao cũng như độ ổn định đầu ra tuyệt vời. Các thiết bị có sẵn với đầu nối 6 chân, đầu nối chân hoặc tùy chọn kết nối có dây. Các đầu ra có sẵn bao gồm 0-5V và 4-20mA. Các dải đầu vào tùy chỉnh, bộ lọc và bù nhiệt độ cũng có sẵn theo yêu cầu.
| Cân nặng | 13 oz |
|---|---|
| Kích thước | 3,64 × 1,60 × 1,68 inch |
| Đặc trưng |
• Cực kỳ chắc chắn • Độ chính xác cao • Có sẵn bù nhiệt độ • Đầu ra 0-5V • Đầu vào nguồn điện DC +9 đến +18 Volts • Tuân thủ RoHS • Có chứng nhận CE |
| Các ứng dụng |
• Địa kỹ thuật có độ chính xác cao • Giám sát độ nghiêng của ống đứng/dầu khí • Cầu võng và lắc lư • Giám sát đập • Phân tích cấu trúc • Cân bằng nền tảng |
A750-150: 0-5V
| Phạm vi đầu vào (°) | ±1 | ±3 | ±14,5 | ±30 | ±60 | ±90 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 143,2 | 47,8 | 10.0 | 5.0 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2.0 | 15.0 | 20.0 | 30.0 | 30.0 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| 0° Đầu ra (mA, danh nghĩa) | ±0,10 | ±0,04 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,015 | 0,005 | 0,001 | 0,0005 | 0,0004 | 0,0003 |
| Độ phân giải & Ngưỡng (µ tối đa) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +9 đến +18 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ω, danh nghĩa) | 1 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP66 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
C750-150: Đầu ra 4-20mA
| Phạm vi đầu vào (°) | ±1 | ±3 | ±14,5 | ±30 | ±60 | ±90 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 458,4 | 152,9 | 32 | 16 | 9.2 | số 8 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2.0 | 15.0 | 20.0 | 30.0 | 30.0 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| 0° Đầu ra (mA, danh nghĩa) | 12 ±0,6 | 12 ±0,6 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 |
| Độ nhạy nhiệt độ đầu ra 0° (mA/°C tối đa) | 0,024 | 0,01 | 0,002 | 0,001 | 0,001 | 0,0008 |
| Độ phân giải & Ngưỡng (µ tối đa) | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +20 đến +30 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP66 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
