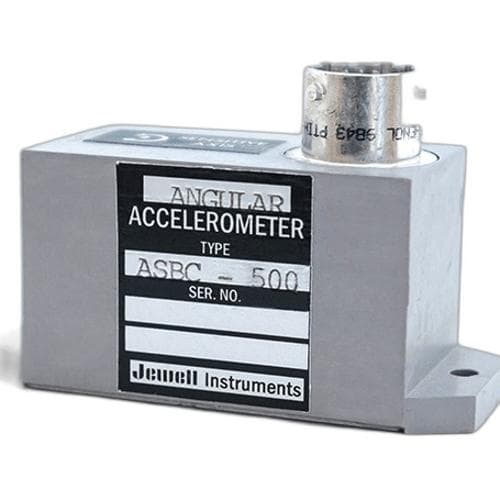

Cảm biến gia tốc góc JEWELL-INSTRUMENTS ASBC
Cảm biến gia tốc góc dòng ASB của Jewell là thiết bị đa năng có dải đo từ ±200 radian/giây² đến ±1000 radian/giây² phục vụ cho các yêu cầu công nghiệp, thương mại và cảm biến.
| Cân nặng | 3 oz |
|---|---|
| Kích thước | 2,60 × 1,10 × 1,24 inch |
| Đặc trưng |
• Băng thông tới 200 Hz • Lớp phủ IP65 • Có sẵn đầu vào máy bay 28V • Cấu hình đầu nối hoặc chân cắm • Chất lượng và độ tin cậy của hàng không vũ trụ • Trở kháng đầu ra thấp • Phạm vi đầu vào cao |
| Tùy chọn |
• Đầu ra đơn cực • Đầu vào 28 VDC, Đầu ra đo từ xa 0,2-4,8 VDC • Đầu vào 28 VDC, Biploar, Đầu ra không cách ly • Trở kháng đầu ra thấp • Có sẵn các dải tần thấp hơn theo yêu cầu • Có thể lên đến 1500 radian/giây² |
| Các ứng dụng |
• Ổn định Ăng-ten • Đo gia tốc cho hệ thống điều khiển hướng dẫn • Phân tích hành trình của xe • Ổn định hệ thống quang học • Đầu vào hệ thống lái tự động • Đo lường và kiểm soát mô men xoắn động cơ • Kiểm tra gia tốc góc ô tô • (6 bậc tự do) Máy bay mô phỏng • Kiểm tra Dyno |
Hiệu suất
| Phạm vi đầu vào (rad/giây 2 ) 1 | ±200 | ±500 | ±1000 |
| Đầu ra toàn dải (FRO, Volts ±1.0%) | ±5.0 | ±5.0 | ±5.0 |
| Không tuyến tính (%FRO tối đa) 2 | 0,50 | 0,20 | 0,10 |
| Hệ số tỷ lệ (Vôn/rad/giây 2 danh nghĩa) | 0,025 | 0,010 | 0,005 |
| Hệ số tỷ lệ Temp Sens (tối đa PPM/°C) | 180 | 180 | 180 |
| Độ lệch (tối đa rad/giây 2 ) | 1.0 | 4.0 | 4.0 |
| Cảm biến nhiệt độ bias (rad/giây 2 /°C tối đa) | 0,05 | 0,05 | 0,10 |
| Trở kháng đầu ra (Ω danh nghĩa) | 10,0k | 4.0k | 5,0k |
| Tần số tự nhiên (Hz danh nghĩa) 3 | 70 | 100 | 120 |
| Băng thông (-3dB, Hz danh nghĩa) | 70 | 100 | 120 |
| Độ lệch trục đầu vào (° tối đa) | 1.0 | 1.0 | 1.0 |
| Độ phân giải & Ngưỡng (rad/giây 2 tối đa) | 0,005 | 0,005 | 0,005 |
Điện
| Điện áp đầu vào (VDC danh nghĩa) 4 | ±12 đến ±18 |
| Dòng điện đầu vào (mA danh nghĩa) | 10.0 |
| Nhiễu (mvrms tối đa) | 5.0 |
Môi trường
| Nhiệt độ hoạt động | -55 đến +95°C |
| Phạm vi nhiệt độ sống sót | -65 đến +105°C |
| Chịu sốc | 100g, 0,011 giây, ½ sin |
| Chống thấm | MIL-STD-202, Phương pháp 112 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ gia tốc đầu vào toàn phần âm đến gia tốc đầu vào toàn phần dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến đường thẳng phù hợp nhất, không phụ thuộc vào sự sai lệch.
3: Góc pha đầu ra = -90°.
4: Kết nối nguồn điện của đơn vị có thể dễ dàng điều chỉnh để vận hành từ nguồn điện nổi một đầu từ 24 đến 36 vôn DC
