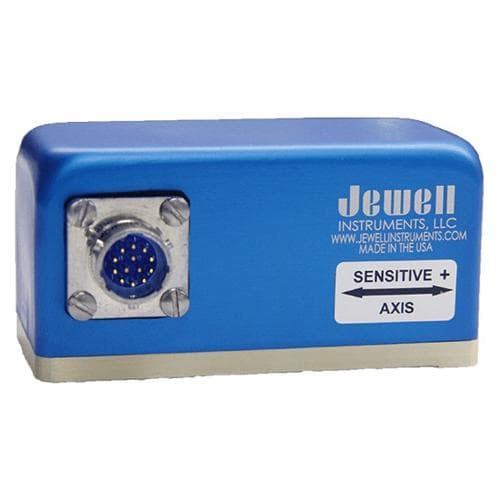

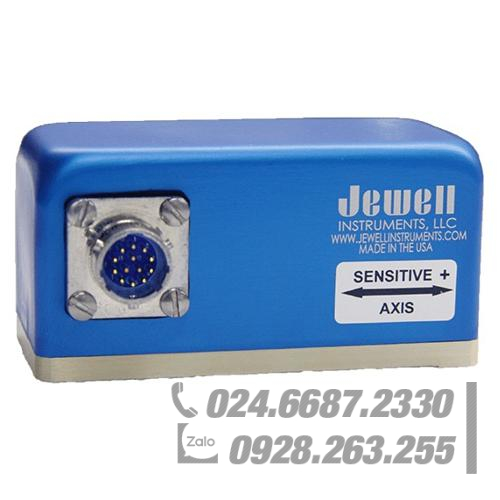

Cảm biến gia tốc tuyến tính JEWELL-INSTRUMENTS DXA-100
Cảm biến gia tốc kỹ thuật số đơn hoặc kép Jewell DXA-100/200 Series đưa công nghệ cảm biến vòng kín tương tự có độ chính xác cao của Jewell lên một tầm cao mới.
| Cân nặng | 10 ounce |
|---|---|
| Kích thước | 3,63 × 2,03 × 2,1 inch |
| Đặc trưng |
• Đầu ra kỹ thuật số • Độ phân giải 8 µg • Sốc cơ học 1500g 1ms nửa sin • Đầu ra chuẩn công nghiệp EIA-RS485 và EIA-RS422 • Sử dụng trong môi trường có độ rung và sốc cao • Độ chính xác và hiệu suất cao • Tiếng ồn thấp |
| Các ứng dụng |
• Điều khiển Radar/Ăng ten • Giám sát kết cấu • Đo gia tốc/giảm tốc tuyến tính • Kiểm soát vị trí tàu tự động • Giám sát địa chấn • Cân bằng nền tảng |
Hiệu suất
| Phạm vi đầu vào (g) 1 | ±0,25 | ±0,50 | ±0,87 | ±1,00 | ±2,00 |
| Không tuyến tính (%FRO max 2 | 0,02 | 0,02 | 0,03 | 0,05 | 0,03 |
| Dung sai hệ số tỷ lệ (% tối đa) | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Độ lệch (mg) | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| Độ nhạy nhiệt độ lệch (mg) | 90 | 90 | 90 | 90 | 90 |
| Độ nhạy nhiệt độ đầu ra 0° (°/°C, tối đa) | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 |
| Băng thông (-3dB, Hz danh nghĩa) 3 | 30 | 30 | 30 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Đầu ra kỹ thuật số
| Giao diện | EIA-RS-485 (mặc định)/EIA-RS-422 |
| Giao thức | Độc quyền (tùy chỉnh) |
| Biểu diễn đầu ra | g |
| Tốc độ truyền 4 | 19200, 38400 (mặc định), 57600, 115200, 230400 |
Điện
| Số lượng trục | 1 hoặc 2 |
| Phạm vi điện áp cung cấp (VDC) | 10 đến 30 |
| Dòng điện đầu vào (mA, tối đa) | Truyền: DXA-100-R 32 mA/DXA-200-R 50 mA Không truyền: DXA-100-R 22 mA/DXA-200-R 40 mA |
Môi trường
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -40°C đến +85°C |
| Lớp bảo vệ theo IEC 529 | IP67 |
| Xếp hạng vỏ bọc NEMA | 6 |
| Sống sót sau cú sốc | 1500g, 1 msec, ½ sin |
| Sống sót sau rung động (grms 20 Hz đến 2 KHz) | 20 |
Vỏ bọc
| Chất liệu vỏ | Nhôm Anodized |
| loại trình kết nối | MS27476Y10D35P |
| Đầu nối ghép nối được đề xuất | MS27473T10B35S |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến đường thẳng phù hợp nhất, không phụ thuộc vào sự sai lệch.
3: Trong điều kiện mặc định không có trung bình
4: Tốc độ Baud mặc định là 38400
