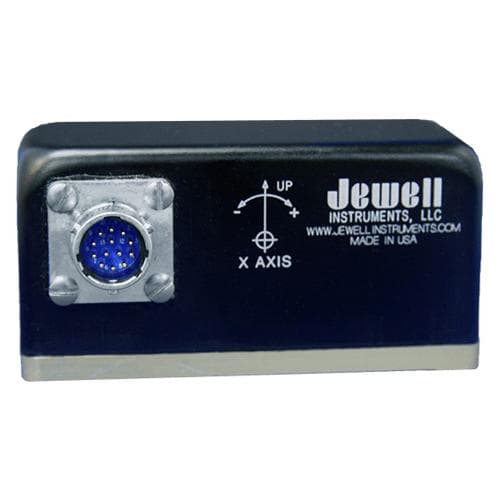

Cảm biến gia tốc tuyến tính JEWELL-INSTRUMENTS LCF-2530
Dòng Jewell LCF-2530 là phiên bản trục kép của dòng LCF chắc chắn, có độ chính xác cao. Thiết kế của LCF-2530 được tối ưu hóa để cung cấp công nghệ servo, hệ thống treo cao trong một gói nhỏ và tiện lợi cho các ứng dụng yêu cầu giải pháp trục kép nhỏ gọn.
| Đặc trưng |
• ± 0,5g đến ± 5,0g Phạm vi đầy đủ • Lọc băng thông 5-100 Hz có sẵn • Độ lặp lại hệ số tỷ lệ và độ lệch đặc biệt • Mức cao ± 5 Vdc đầu ra • Khả năng chịu sốc 1.000g • Có sẵn cảm biến nhiệt độ tích hợp • Chốt giảm chấn chất lỏng (Tùy chọn: Đầu nối C, Chốt P) • Trục kép có độ chính xác cao trong gói nhỏ • Độ ổn định bias cao • EMI thấp |
|---|---|
| Các ứng dụng |
• Kiểm soát tăng tốc/giảm tốc của toa tàu • Kiểm tra hiệu suất tàu hỏa • Giảm chấn chủ động • Độ cứng của toa tàu (NVH) • Đo đường ray thủ công |
| Phạm vi đầu vào (g) | ±0,25 | ±0,5 | ±1.0 | ±2.0 | ±5.0 |
| Đầu ra toàn dải (VDC ±1%) 1 | ±5,00 | ±5,00 | ±5,00 | ±5,00 | ±5,00 |
| Không tuyến tính (%FRO max) 2 | 0,02 | 0,02 | 0,02 | 0,05 | 0,10 |
| Hệ số tỷ lệ (Volt/g danh nghĩa) | 20.0 | 10.0 | 5.0 | 2,5 | 1.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 60 | 60 | 100 | 100 |
| Băng thông (-3dB Hz danh nghĩa) | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,50 | 1,00 | 1,00 | 1,00 | 1,00 |
| Độ lệch trục lắc (° tối đa) | 0,50 | 1,00 | 1,00 | 1,00 | 1,00 |
| Độ lệch (phạm vi g) | ±0,001 | ±0,002 | ±0,004 | ±0,005 | ±0,005 |
| Độ nhạy nhiệt độ bias (V/°C tối đa) | 0,001 | 0,0005 | 0,0003 | 0,0003 | 0,0003 |
| Độ phân giải & Ngưỡng (µg tối đa) | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 2 |
| Phạm vi điện áp đầu vào (Vdc) | ±12 đến ±18 |
| Dòng điện đầu vào (mA max) | 50 |
| Trở kháng đầu ra (Ω danh nghĩa) | 100 |
| Nhiễu (Vrms tối đa) | 0,002 |
Môi trường
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60 °C đến +90 °C |
| Độ rung (grms) | 20 |
| Chịu sốc | 1000 g, 1 msec, ½ sin |
| Chống thấm | MIL-STD-202, Phương pháp 112, IP65 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ gia tốc đầu vào toàn phần âm đến gia tốc đầu vào toàn phần dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
