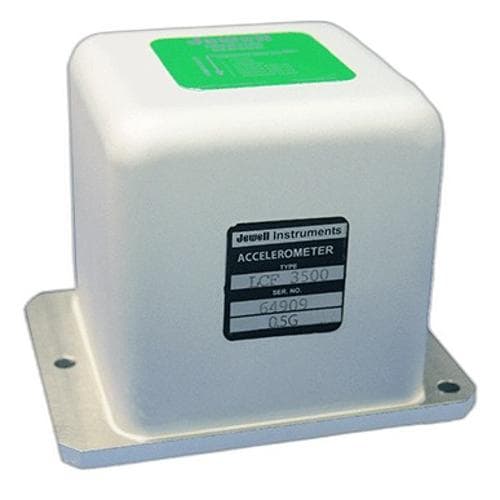

Cảm biến gia tốc tuyến tính JEWELL-INSTRUMENTS LCF-3500
Cảm biến gia tốc ba trục giảm chấn chất lỏng treo uốn cong Jewell LCF-3500 Series là thiết bị ±0,5G đến ±5G được thiết kế cho các ứng dụng có mức độ va đập và rung động cao. Các đơn vị LCF được đặc trưng bởi khả năng lặp lại bật tuyệt vời và độ trễ rất thấp.
| Kích thước | 3,75 × 2,88 × 2,96 inch |
|---|---|
| Đặc trưng |
• ±0,5g đến ± 5,0g Phạm vi đầy đủ • Lọc 5 đến 100 Hz Băng thông có sẵn • Hệ số tỷ lệ và độ lệch đặc biệt • Đầu ra mức cao ±5 Vdc • Khả năng chịu sốc 1.000g • Ba trục |
| Các ứng dụng |
• Kiểm tra địa vật lý • Kiểm soát gia tốc toa tàu • Kiểm soát giảm tốc toa tàu • Cảm biến gia tốc phao đại dương • Kiểm soát ổn định máy bay • Thử nghiệm bay máy bay • Đo lường đường đi của xe • Ứng dụng gia tốc ba trục • Máy ghi dữ liệu chuyến bay của máy bay |
| Phạm vi đầu vào (g) 1 | ±0,50 | ±2.0 | ±5.0 |
| Đầu ra toàn dải (Volt ±0,5%) | ±5 | ±5 | ±5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,05 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 10.0 | 2,50 | 1,00 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 |
| Độ lệch (g tối đa) | 0,005 | 0,005 | 0,005 |
| Độ nhạy nhiệt độ bias (µg/° tối đa) | 100 | 100 | 100 |
| Tần số tự nhiên (Hz tối thiểu) 3 | 30 | 30 | 30 |
| Băng thông (-3dB, Hz, tối thiểu) | 30 | 30 | 30 |
| Độ lệch trục đầu vào (° tối đa) | 1.0 | 1.0 | 1.0 |
| Độ phân giải & Ngưỡng (µ) | 10 | 10 | 10 |
Điện
| Số lượng trục | 3 |
| Phạm vi điện áp đầu vào (VDC) | ±12 đến ±18 |
| Dòng điện đầu vào (mA, tối đa) | ±45 |
| Trở kháng đầu ra (Ω, danh nghĩa) | 100 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Rung động | 20 gram |
| Chịu sốc | 1000g, 1 msec, ½ sin |
| Chống thấm | Epoxy |
Khả năng tùy chỉnh
- Kết nối nguồn điện đơn vị có thể dễ dàng điều chỉnh để vận hành từ nguồn điện nổi một đầu từ 24 đến 36 vôn DC
- Cảm biến nhiệt độ bên trong
- Đầu ra 4-20mA
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ gia tốc đầu vào âm đến dương".
2: Tham chiếu đến đường thẳng phù hợp nhất không phụ thuộc vào sự sai lệch
3: Góc pha đầu ra = -90°.
