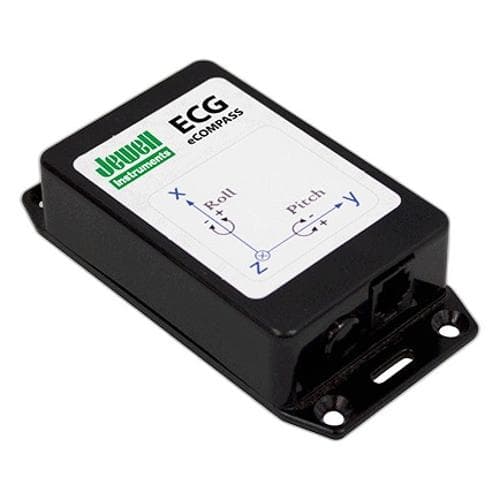

La bàn điện tử JEWELL-INSTRUMENTS ECG
Nếu ứng dụng la bàn của bạn liên quan đến rung động, gia tốc, địa hình không bằng phẳng hoặc biển động, Dòng ECG, la bàn điện tử ổn định bằng con quay hồi chuyển, là giải pháp hoàn hảo sẽ vượt trội hơn các thiết bị đối thủ có giá cao hơn. ECG cung cấp hướng, độ cao và độ lăn cực kỳ chính xác trong điều kiện động. Tất cả bắt đầu với Cảm biến từ trường trạng thái rắn 3 trục chính xác. Hai con quay hồi chuyển tốc độ góc độc lập ổn định độ cao và độ lăn. Chúng bổ sung cho cảm biến nghiêng điện phân hai trục cung cấp các phép đo độ nghiêng chính xác trong môi trường tĩnh. Hai bộ lọc độc lập, một bộ cho độ cao và một bộ cho độ lăn, kết hợp các phép đo cảm biến con quay hồi chuyển và điện phân để cung cấp các phép đo độ nghiêng tốt nhất hiện có.
| Kích thước | 5,43 × 2,38 × 1,22 inch |
|---|---|
| Đặc trưng |
• Hiệu suất động lực đặc biệt • Độ chính xác tĩnh cao • Có sẵn đầu ra RS-232 & RS-485 • Hiệu chuẩn chính xác • Hoạt động cung cấp đơn lẻ • Tùy chọn vỏ nhựa hoặc nhôm |
| Các ứng dụng |
• Kỹ thuật Robot • Ổn định nền tảng • Máy đào • Thiết bị tưới tiêu |
Hiệu suất tiêu đề
| Độ chính xác (rms) 1 | ±0,5° ±3,0° |
Tĩnh, Nghiêng <35° Nhúng <60° Động , tốc độ <250°/giây |
| Khả năng lặp lại | ±0,3° | Tĩnh, không có bộ lọc |
| Thời gian phản hồi (msec) | 36 | Tối thiểu, không có bộ lọc |
| Phạm vi góc nhúng | ±80° | |
| Phạm vi nghiêng | ±40° | |
| Tốc độ cập nhật (số phép đo mỗi giây) | 28 |
Hiệu suất Pitch and Roll
| Sự chính xác | ±0,3° | Hiệu chuẩn tại nhà máy |
| Khả năng lặp lại | ±0,2° | Không có bộ lọc |
| Phạm vi | ±42° | |
| Thời gian ổn định (giây) | 0,5 | Con quay hồi chuyển được kích hoạt |
Điện
| Điện áp cung cấp (V DD ) | 6 - 45Vdc không được điều chỉnh 5.0Vdc được điều chỉnh |
Tối thiểu 4,9Vdc |
| Dòng điện cung cấp | Hoạt động: 30mA Mẫu: 10mA Chờ: 2mA |
Đặc trưng |
Môi trường
| Nhiệt độ hoạt động | -40° đến 105°C |
| Nhiệt độ bảo quản | -50° đến 150°C |
| Độ ẩm | 0-90% |
Cơ khí
| Vật liệu Vỏ bọc | (ABS) Nhựa chống cháy UL94 VO hoặc Hợp kim nhôm đúc (Loại 360.1) |
| Kích thước PCB | Rộng 1,8" x Dài 3,0" x Cao 0,6" |
| Lắp PCB | 4 vít #4, khoảng cách 1,4″x 2,2″ |
| Cân nặng | Nhựa: 3,2oz (90,7g) Nhôm: 7,2oz (204,1g) |
| Đầu nối | Đầu nối ma sát 8 chân, một hàng, 0,1″ giắc cắm mô-đun RJ12 6 chân |
Giao diện
| Loại tín hiệu | RS-232 và RS-485 |
| Tốc độ truyền (bps) | 2400, 4800, 9600, 19200, 38400 hoặc 57600 |
| Định dạng ký tự | 8 dữ liệu, không có chẵn lẻ, 1 dừng |
| Kích thước bộ đệm đầu vào | 110 ký tự |
| Kích thước bộ đệm đầu ra | 110 ký tự |
| Định dạng đầu ra | NMEA 0183 và nhị phân |
| Tốc độ dữ liệu đầu ra | 1 đến 1650 câu mỗi phút |
| Chế độ hoạt động | Liên tục hoặc mẫu |
| Đơn vị góc | Độ, mils, radian, số nguyên 16 bit |
