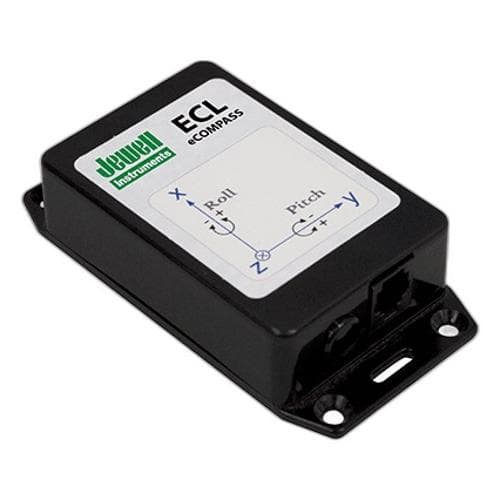

La bàn điện tử JEWELL-INSTRUMENTS ECL
La bàn kỹ thuật số công suất thấp ECL được thiết kế dành riêng cho người dùng thương mại, công nghiệp và quân sự. Dòng ECL sẽ đặc biệt được các nhà sản xuất ROV và AUV quan tâm đến việc sử dụng điện năng và hướng chính xác trong mọi loại điều kiện đầy thách thức. Ở chế độ chờ, nó chỉ tiêu thụ 50 microamp và chỉ cần 15 mA ở chế độ chạy. Nó cung cấp dữ liệu hướng chính xác trong vòng chưa đầy một phần mười giây kể từ khi thức dậy. Có sẵn cảm biến nghiêng phạm vi mở rộng cho phép độ nghiêng và độ nghiêng ±60°.
| Kích thước | 5,43 × 2,38 × 1,22 inch |
|---|---|
| Đặc trưng |
• Phạm vi nhiệt độ hoạt động rộng • Hoạt động cung cấp đơn lẻ • Năng lượng thấp • Có sẵn đầu ra RS-232 & TTL • Cấu hình & Kiểm tra trong hệ thống • Tùy chọn vỏ nhựa hoặc nhôm |
| Các ứng dụng |
• Xe không người lái • Kỹ thuật Robot • Phao thời tiết • Vị trí Ăng-ten • Hàng hải |
Hiệu suất tiêu đề
| Độ chính xác (rms) | ±0,5° | Điển hình, Nghiêng <35° Nhúng <60° |
| Khả năng lặp lại | ±0,2° | Không có bộ lọc |
| Thời gian phản hồi (msec) | 75 | Tối thiểu, không có bộ lọc |
| Phạm vi góc nhúng | ±80° | |
| Phạm vi nghiêng | ±42° | ±60° có sẵn |
| Tốc độ cập nhật (số phép đo mỗi giây) | 14 |
Hiệu suất Pitch and Roll
| Sự chính xác | ±0,2° | Hiệu chuẩn nhà máy |
| Khả năng lặp lại | ±0,15° | Không có bộ lọc |
| Phạm vi | ±42° | ±60° có sẵn |
| Thời gian ổn định (giây) | 0,5 | Không có giảm chấn |
Điện
| Điện áp cung cấp (V DD ) | 6-30Vdc không được điều chỉnh 5.0Vdc được điều chỉnh |
Tối thiểu 4,9Vdc |
| Dòng điện cung cấp | Hoạt động: 15mA mẫu: 5mA Chờ: 50µA |
Đặc trưng |
Môi trường
| Nhiệt độ hoạt động | -20° đến 70°C | |
| Nhiệt độ bảo quản | -40° đến 125°C | |
| Độ ẩm | 0-90% | Không ngưng tụ |
Cơ khí
| Vật liệu Vỏ bọc | (ABS) Nhựa chống cháy UL94 VO Hợp kim nhôm đúc (Loại 360.1) |
| Kích thước PCB | 1,6"W x 3,0"L x 0,6"/0,8”H, H cần thiết cho cảm biến nghiêng |
| Lắp PCB | 4 vít #4, khoảng cách 1,4″x 2,2″ |
| Cân nặng | Nhựa: 3,2oz (90,7g) Nhôm: 7,2oz (204,1g) |
| Đầu nối | Đầu nối ma sát 8 chân, một hàng, 0,1″ giắc cắm mô-đun RJ12 6 chân |
Giao diện
| Loại tín hiệu | RS-232 hoặc TTL |
| Tốc độ truyền (bps) | 2400, 4800, 9600 hoặc 19200 |
| Định dạng ký tự | 8 dữ liệu, không có chẵn lẻ, 1 dừng |
| Kích thước bộ đệm đầu vào | 90 ký tự |
| Kích thước bộ đệm đầu ra | 110 ký tự |
| Định dạng đầu ra | NMEA 0183 |
| Tốc độ dữ liệu đầu ra | 1 đến 1200 câu mỗi phút |
| Chế độ hoạt động | Liên tục hoặc mẫu |
| Đơn vị góc | Độ, mils, radian, số nguyên 16 bit |
