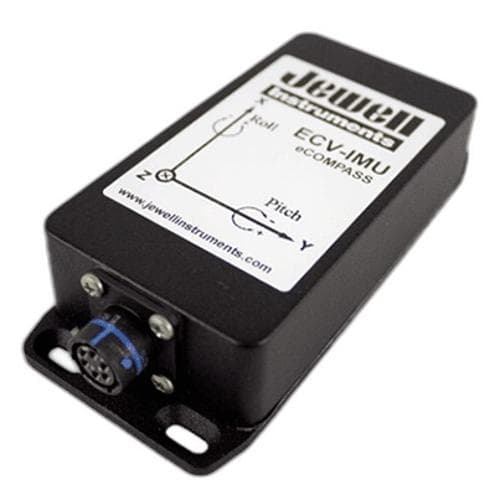

Thiết bị đo lường quán tính JEWELL-INSTRUMENTS ECV-IMU
Jewell Instruments cung cấp các đơn vị đo lường ban đầu Dòng ECV-IMU đảm bảo độ chính xác cao trong một gói nhỏ. Đơn vị đo lường quán tính này là một thiết bị tiết kiệm chi phí, tiêu thụ điện năng thấp, cung cấp các phép đo phương vị, độ cao và độ lăn ổn định trong điều kiện động. Cảm biến này bao gồm con quay hồi chuyển tốc độ góc 3 trục, Cảm biến gia tốc 3 trục, Cảm biến từ trường 3 trục và cảm biến nghiêng điện phân 2 trục tùy chọn. Các IMU này có phạm vi hoạt động rộng và được hiệu chuẩn tại nhà máy. Do đó, chúng cung cấp đầu ra chính xác và nhanh thông qua RS-485.
| Cân nặng | 7,1 ounce |
|---|---|
| Kích thước | 5,43 × 2,83 × 1,22 inch |
| Đặc trưng |
• Hiệu suất động lực đặc biệt • Độ chính xác cao • Hiệu chuẩn nhà máy chính xác • Phạm vi hoạt động rộng • Đầu ra RS-485 • Vỏ nhôm anodized và alodine • Phản ứng nhanh • Năng lượng thấp |
| Các ứng dụng |
• Xe không người lái • Kỹ thuật Robot • Ổn định nền tảng • Máy móc đào • Đường sắt |
Hiệu suất
| cảm biến | Máy đo gia tốc 3 trục | Con quay hồi chuyển 3 trục | Máy đo từ trường 3 trục |
| Phạm vi đầu vào | ±2g | ±250°/giây | ±2G |
| Độ ổn định của độ lệch trong khi chạy | <0,2°/giây | ||
| Mật độ tiếng ồn | <45µg√Hz | <0,005°/giây√Hz | <29nV/√Hz |
| Trục lệch | 2% | ±3% độ ẩm | |
| Độ phân giải | <0,06mg | <0,01°/giây | <27µG |
| Băng thông | >30Hz |
Điện
| Cung cấp hiệu điện thế | +7.0 đến +45Vdc | |
| Cách ly điện | 1500 Vrms | |
| Sự tiêu thụ năng lượng | Đứng gần: | 5mA |
| Nhàn rỗi: | 15mA | |
| Điều hành: | 40mA |
Các bài kiểm tra tích hợp
| Cảm biến nhiệt độ | Đúng | |
| Giao diện đầu ra kỹ thuật số | RS-485 (Truyền phát liên tục) | |
| ICD (Các trường cơ bản được báo cáo) *Tải xuống bảng dữ liệu cho Gói dữ liệu |
Gia tốc (trục X, Y và X) | Tốc độ góc (trục X, Y và X) |
| Tốc độ lấy mẫu 50 Hz | Hướng la bàn (trục X, Y và X) |
Môi trường
| Nhiệt độ hoạt động | -40 đến +70°C |
| Nhiệt độ bảo quản | -55 đến +85°C |
| Bảo vệ sự xâm nhập | IP67 |
| Tính dễ cháy | UL94 V-0 |
| PCCC | EN 45545 Mức độ nguy hiểm 3 (HL3) |
| Độ cao | 0 đến 2500m so với mực nước biển |
| Tuân thủ RoHS | Đúng |
