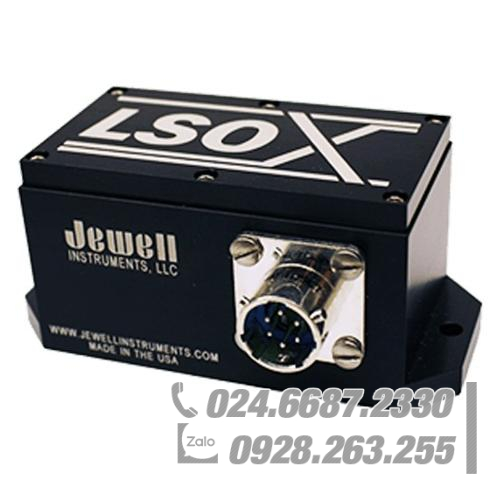

Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS LSOX
Dòng Cảm biến độ nghiêng tương tự một trục Jewell LSOX là cảm biến nghiêng chắc chắn, có độ chính xác cao được thiết kế để đạt hiệu suất cao nhất trong điều kiện khắc nghiệt. Các cảm biến tuân thủ RoHS này có cơ chế giảm chấn chất lỏng để mang lại khả năng loại bỏ tiếng ồn vượt trội trong môi trường rung động và sốc cao cũng như độ ổn định đầu ra tuyệt vời. Các thiết bị có sẵn với đầu nối 6 chân, đầu nối chân hoặc dây dẫn bay và có ba phiên bản đầu ra khác nhau (D, L và S). LSOX-S có Chứng nhận CE.
| Cân nặng | 13 oz |
|---|---|
| Kích thước | 3,64 × 1,60 × 1,68 inch |
| Đặc trưng |
• Cực kỳ chắc chắn • Độ chính xác cao • Có sẵn bù nhiệt độ • Có sẵn đầu ra ±5V DC, 0-5V DC và 4-20mA • Đầu vào biến đổi có sẵn • Tuân thủ RoHS |
| Các ứng dụng |
• Địa kỹ thuật có độ chính xác cao • Dầu khí, Giám sát độ nghiêng ống đứng • Thiết bị MOW đường sắt • Giàn định hình mặt đường • Căn chỉnh bánh xe ô tô • Kỹ thuật Robot |
LSOX-D: Đầu ra ±5V
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC ±0,5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 143,2 | 47,8 | 10.0 | 5.0 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2 | 15 | 20 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| Đầu ra 0° (VDC danh nghĩa) | ±0,10 | ±0,04 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0015 | 0,005 | 0,001 | 0,0005 | 0,0004 | 0,0003 |
| Độ phân giải & Ngưỡng (µ) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±20 đến ±30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP66 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
LSOX-L: Đầu ra 4-20mA
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 458,4 | 152,9 | 32.0 | 16.0 | 9.2 | 8.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2 | 15 | 20 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| Đầu ra 0° (mA) | 12 ±0,6 | 12 ±0,6 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,024 | 0,01 | 0,002 | 0,001 | 0,001 | 0,0008 |
| Độ phân giải & Ngưỡng (µ) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | 20 đến 30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP66 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
LSOX-S: Đầu ra 0-5V
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC ±0,5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 143,2 | 47,8 | 10.0 | 5.0 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2 | 15 | 20 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| Đầu ra 0° (VDC danh nghĩa) | ±0,10 | ±0,04 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0015 | 0,005 | 0,001 | 0,0005 | 0,0004 | 0,0003 |
| Độ phân giải & Ngưỡng (µ) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +9 đến +18 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ω, danh nghĩa) | 1 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
