Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS LSRP

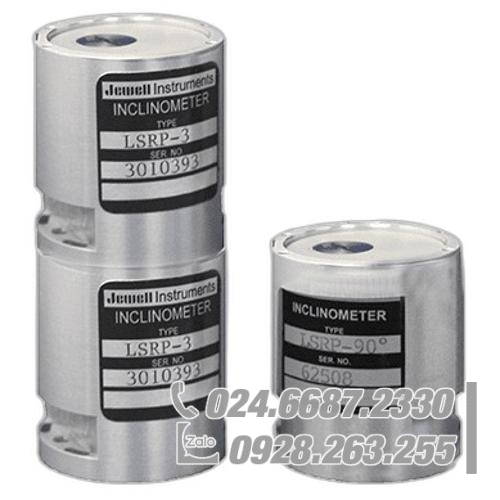

Cảm biến độ nghiêng Jewell LSRP Series là một bộ chuyển đổi cực kỳ nhạy, chắc chắn được thiết kế để cung cấp các phép đo góc ngang hoặc độ lệch dọc với độ phân giải gần như vô hạn. Các cảm biến hình trụ nhỏ gọn, giảm chấn bằng chất lỏng này có thể xếp chồng lên nhau để đáp ứng nhu cầu của các ứng dụng có hạn chế về không gian đồng thời tạo điều kiện thuận lợi cho việc sử dụng nhiều Cảm biến độ nghiêng để đo nhiều trục.
| Cân nặng | 4 ounce |
|---|---|
| Kích thước | 1,13 × 1,165 × 1,60 inch |
| Đặc trưng |
• ±1° đến ±90 Phạm vi đầu vào đầy đủ • Chỉ có đường kính 1,4” X Cao 1,60” • Chịu được lực rung 20 gram • Có thể xếp chồng lên nhau để cảm biến 2 trục • Chốt hàn • Phiên bản RoHS có sẵn |
| Các ứng dụng |
• Phân loại xây dựng nặng • Cân bằng tàu và xà lan • Khảo sát độ lệch • Đúc liên tục • Nâng cấp nền tảng vũ khí • Vị trí máy nghiền thép • Bản đồ giếng dầu và khí đốt • Giám sát địa vật lý • Định vị Ăng-ten Di động |
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±90,0 |
| Đầu ra toàn dải (VDC, FRO ±1%) 1 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Không tuyến tính (%FRO max)2 | 0,05 | 0,05 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 286,5 | 95,5 | 20.0 | 10.0 | 5.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 400 | 300 | 100 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2.0 | 15.0 | 20.0 | 40.0 |
| Độ lệch trục ngang (° tối đa) | 0,10 | 0,15 | 0,25 | 0,50 | 1,00 |
| Đầu ra ở góc nghiêng 0° (Vôn, tối đa) | ±0,10 | ±0,04 | ±0,02 | ±0,02 | ±0,02 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,005 | 0,003 | 0,001 | 0,0005 | 0,0003 |
| Độ phân giải & Ngưỡng (µ) | 1 | 1 | 1 | 1 | 1 |
Điện
| Phạm vi điện áp đầu vào (VDC) 4 | ±12 đến ±18 | ||||
| Dòng điện đầu vào (mA, tối đa) | 0,002 | ||||
| Trở kháng đầu ra (Ω, danh nghĩa) | 15 | ||||
| Nhiễu (V rms, tối đa) | 15 nghìn | 5k | 15 nghìn | 8k | 4k |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -18°C đến +71°C |
| Phạm vi nhiệt độ lưu trữ | -40°C đến +71°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | MIL-STD 202, Phương pháp 112 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Góc pha đầu ra = -90°
4: Kết nối nguồn điện của thiết bị có thể dễ dàng được điều chỉnh để vận hành từ nguồn điện một chiều, nổi có điện áp từ 24 đến 36 vôn DC.
