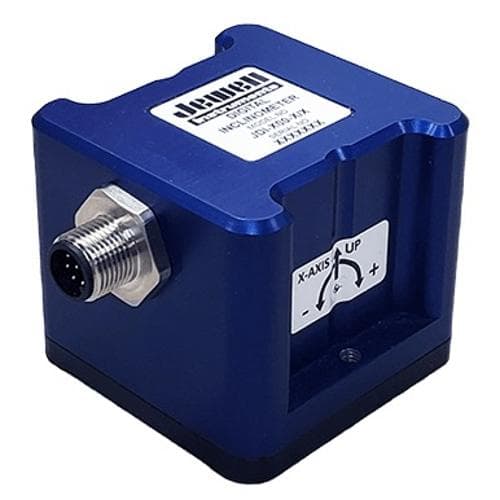

Cảm biến độ nghiêng MEMS kỹ thuật số JEWELL-INSTRUMENTS JDI-100
Dòng JDI-100/200 là Cảm biến độ nghiêng được bù nhiệt độ kỹ thuật số có cấu hình trục đơn và trục kép. Thiết kế mạnh mẽ và chắc chắn rất phù hợp để sử dụng trong công nghiệp, nhưng bao gồm công nghệ MEMS giá rẻ. Các thiết bị này có sẵn với đầu nối DB9, Pigtail, Deutsch, Double Deutsch, 6-Pin Circular (C06) hoặc M12 để có tính linh hoạt tối đa.
| Cân nặng | 10,4 ounce |
|---|---|
| Kích thước | 2,25 × 2,25 × 1,99 inch |
| Đặc trưng |
• Phạm vi: ±1°, ±3°, ±14,5°, ±30° và ±60° • Tùy chọn giao diện kỹ thuật số: ASCII (RS-485/RS-232) và Modbus (RS-485) • Vỏ bọc chắc chắn và bền bỉ • Tùy chọn trục đơn hoặc trục kép • Công nghệ MEMS giá rẻ • Tuân thủ RoHS và REACH • Đầu vào nguồn điện DC đơn – Cách ly bằng điện • Cảm biến nhiệt độ tích hợp • Lớp phủ IP67 (khi được ghép nối với đầu nối IP67) |
| Các ứng dụng |
• Tự động hóa và điều khiển công nghiệp • Thiết bị xây dựng & nông nghiệp • Theo dõi năng lượng mặt trời • Cần cẩu di động • Cân bằng/Định vị nền tảng • Thiết bị radar di động • Giám sát cầu |
| Phạm vi đo lường (°) 1 | ±1 | ±3 | ±14,5 | ±30 | ±60 |
|---|---|---|---|---|---|
| Độ chính xác tương đối (° điển hình) 2 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 |
| Độ phân giải kỹ thuật số (° tối đa) | 0,0001 | 0,0001 | 0,0001 | 0,0001 | 0,0001 |
| Độ lặp lại (°) | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| Độ lệch nhiệt độ (PPM/°C, điển hình) | 80 | 80 | 80 | 80 | 80 |
| Độ lệch trục ngang (° max) | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
| Băng thông (Hz, danh nghĩa) (-3dB) | (Tốc độ mẫu)/4 | ||||
| Độ phi tuyến tính (% FS), (-20°C đến 50°C) | 0,60 | 0,20 | 0,05 | 0,03 | 0,02 |
| Độ chính xác – Cảm biến nhiệt độ (°C, tối đa) | ±2 | ±2 | ±2 | ±2 | ±2 |
| Thời gian khởi động (giây, thông thường) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Điện/Giao thức
| Số lượng trục | 1 hoặc 2 |
| Phạm vi điện áp đầu vào (VDC) | 5 phút, 9 đến 36 điển hình, 38 tối đa, bảo vệ chống đảo ngược dây điện |
| Nguồn điện- RS-485 Kết thúc được kích hoạt (mW, tối đa) | 800.0 |
| Nguồn điện- RS-485 Kết thúc bị vô hiệu hóa (mW, tối đa) | 600.0 |
| Cách ly Galvanic – Công suất đầu vào (rms) | 2000 |
| Giao thức | Bán song công, ASCII độc quyền và MODBUS-RTU |
| Tốc độ truyền (bps)3 | 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (tối đa) |
| Cài đặt giao tiếp3 | 8 bit, 1 bit dừng, chẵn | lẻ |
| Tốc độ mẫu dữ liệu (Hz)3 | 3,9, 7,8, 15,6, 31,2, 62,5, 125 |
| ID nút 3 | 0+2 chữ số cuối của số sê-ri |
| Lọc | Người dùng có thể lựa chọn |
| Kết thúc Bus – Nội bộ (120Ω)3 | Bật/Tắt |
Môi trường/Cơ khí
| Nhiệt độ hoạt động | -40° đến +85 °C |
| Phạm vi nhiệt độ lưu trữ | -55° đến +105 °C |
| Chịu sốc | 18 g, 0,011 giây, ½ sin |
| Rung động | 20 gram 5Hz đến 2KHz |
| Chống thấm | IP67 (khi kết nối với đầu nối IP67) |
Ghi chú:
