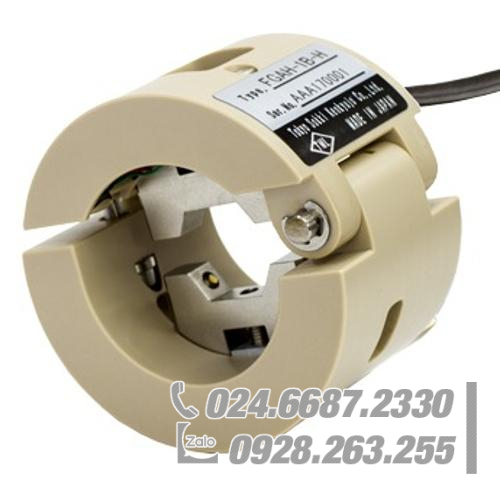

Cảm biến biến dạng dọc trục loại ma sát TML FGAH-1B-R/FGAH-1B-H
cảm biến này đo độ biến dạng dọc trục của thanh giằng lái của ô tô và bao gồm hai loại FGAH-1B-R và FGAH-1B-H trong đó mặt cắt ngang của thanh là hình tròn hoặc hình lục giác. Nó cũng phù hợp để đo biến dạng dọc trục của thanh căng được sử dụng trong kết cấu gia cố vô trùng hoặc trong kết cấu khung thép. Vì Cảm biến biến dạng ma sát được sử dụng trong Cảm biến này nên việc lắp đặt đã hoàn tất và nó sẵn sàng để đo bằng cách chỉ cần kẹp thanh bằng Cảm biến mà không cần tháo thanh. Không cần phải có kỹ năng kỹ thuật và công việc phức tạp để gắn Cảm biến biến dạng vào thanh.
Dễ dàng cài đặt bằng cách chỉ cần kẹp mà không cần tháo thanh hiện có
Dễ dàng quản lý lực kéo của thanh giữa các cọc ván hoặc trong các kết cấu kiến trúc
Đầu dò có thể được gỡ bỏ sau khi sử dụng và sử dụng nhiều lần
Thanh áp dụng là thanh tròn có đường kính 10 đến 25 mm hoặc thanh lục giác có chiều rộng trên các mặt phẳng 13 đến 25 mm
Cấu trúc nhỏ và nhẹ để cho phép lắp đặt trong không gian hạn chế
| Model | FGAH-1B-R | FGAH-1B-H |
|---|---|---|
| Trục áp dụng | Hình tròn φ10,0 đến 25,0mm |
Hình lục giác Chiều rộng trên các mặt phẳng 13,0 đến 25,0mm |
| Dung tích |
±1000 x 10 -6 strain |
|
| Đầu ra định mức |
Xấp xỉ. 2600 x 10 -6 strain |
|
| Phi tuyến tính | 1%RO | |
| Phạm vi nhiệt độ cho phép | -30 đến +60oC (không ngưng tụ sương) | |
| Phản hồi thường xuyên | Xấp xỉ. 6,5kHz | |
| Điện trở đầu vào/đầu ra | 1000Ω±3% | |
| Chế độ cảm biến | Cầu cảm ứng đầy đủ | |
| Kích thước | Xấp xỉ. φ52 x 35mm | |
| Cân nặng | Xấp xỉ. 55g (không bao gồm miếng đệm và cáp) | |
| Đánh giá bảo vệ | Tương đương với IP51 | |
| Điện áp kích thích khuyến nghị | 2V | |
| Điện áp kích thích cho phép | 5V | |
| Cáp đầu vào/đầu ra | φ3,2mm 0,08mm² Cáp vinyl 4 lõi được bảo vệ 5m | |
[Điều kiện thử nghiệm] Mẫu thử
| 1. Đường kính | 10mm |
| 2. Đường kính trong | 6,2mm |
| 3. Chất liệu | SNCM439 |
| 4. Mô đun đàn hồi | 208.000N/mm 2 (kết quả thử nghiệm nội bộ của chúng tôi) |
| 5. Tỷ lệ Poisson | 0,29 (kết quả kiểm tra nội bộ của chúng tôi) |
| 6. Độ nhám bề mặt | Ra1.2 |
| 7. Độ cứng | HRC38 |
