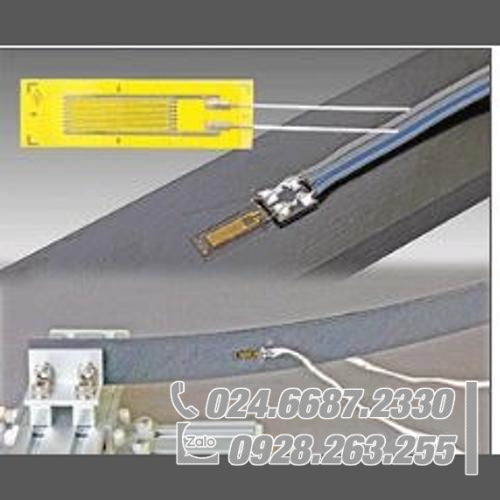

Cảm biến biến dạng độ bền cao dòng DSF TML DSFLA-5-350
Những cảm biến này được thiết kế để kiểm tra độ mỏi và có thể đạt tuổi thọ mỏi hơn 10 triệu lần ở mức độ biến dạng ±3000 με. So với trước đây (1 triệu lần ở ±1500με), đây là những cảm biến có độ bền đặc biệt cao. Trong ngành hàng không và các lĩnh vực khác, các thử nghiệm tải lặp đi lặp lại về độ giãn dài lớn của vật liệu composite được tiến hành. Tuy nhiên, cần phải thường xuyên gắn Cảm biến biến dạng mới khi máy đo đã đạt đến tuổi thọ mỏi. Dòng DSF giúp giảm đáng kể thời gian và chi phí gắn các thiết bị đo.
| Mẫu vật áp dụng | Vật liệu kim loại, composite |
|---|---|
| Nhiệt độ hoạt động (° C) | -60 đến +200°C |
| Phạm vi bù nhiệt độ (° C) | - |
| Keo có thể áp dụng | CN, EB-2B, C-1 |
| Lớp nền | Polyimide |
| Thành phần | Hợp kim đặc biệt |
| Giới hạn biến dạng | 1% (10000×10 -6 strain ) |
| Tuổi thọ mệt mỏi ở nhiệt độ phòng | 1×10 7 (±3000×10 -6 strain) |
* Vì máy đo biến dạng này không tự bù nhiệt nên nên đo sơ bộ công suất nhiệt của máy đo biến dạng này bằng cách sử dụng mẫu giả được làm từ cùng vật liệu với mẫu thử.
| Mẫu đo | Model | Chiều dài đo (mm) |
Chiều rộng đo (mm) |
Chiều dài lớp nền (mm) |
Chiều rộng lớp nền (mm) |
Điện trở (Ω) |
hệ số đo |
|---|---|---|---|---|---|---|---|
| DSFLA-2-350 | 2 | 2 | số 8 | 3.3 | 350 | Xấp xỉ. 3,5 | |
| DSFLA-5-350 | 5 | 2 | 11 | 3.2 | 350 | Xấp xỉ. 3,5 |
| Mục đích | Dây dẫn | Ký hiệu dây dẫn | Phạm vi nhiệt độ hoạt động (°C) |
Ví dụ về loại máy đo |
|---|---|---|---|---|
| Đo lường chung (không thay đổi nhiệt độ) | Dây vinyl song song 2 dây | LJC | -20 đến +80 | DSFLA-2-350-3LJC |
| Đo lường chung | Dây vinyl song song 3 dây | LJCT | -20 đến +80 | DSFLA-2-350-3LJCT |
| Nhiệt độ trung bình/cao | Dây vinyl đặc biệt song song 3 dây | LXT | -20 đến +150 | DSFLA-2-350-3LXT |
| Dây lõi đơn FEP xoắn 3 sợi | 6FB♦LT | －269 đến +200 | DSFLA-2-350-6FB3LT |
* “♦” biểu thị chiều dài dây dẫn
