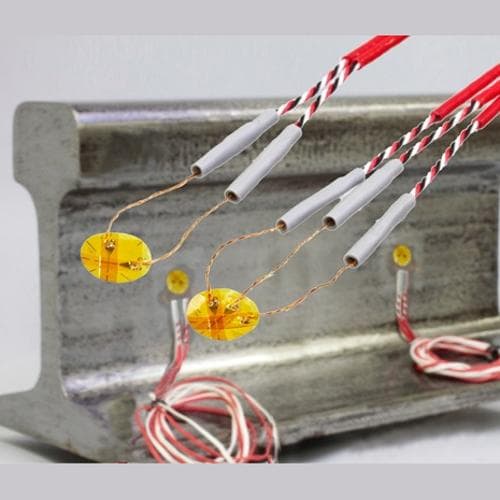

Cảm biến biến dạng từ trường dòng QMF TML
Đây là Cảm biến biến dạng không cảm ứng phù hợp với phép đo trong từ trường. Phần tử cảm biến của máy đo bao gồm hai lưới giống hệt nhau với một lưới được xếp chồng lên nhau. Cấu trúc này giúp loại bỏ nhiễu điện từ gây ra trong lưới điện. Dây dẫn xoắn của máy đo cũng có hiệu quả trong việc loại bỏ tiếng ồn gây ra trong dây dẫn theo cách tương tự. Theo đó, Cảm biến biến dạng này ít nhạy cảm hơn với ảnh hưởng của tiếng ồn gây ra khi từ trường thay đổi. Nó sử dụng nhựa polyimide làm lớp nền và có thể áp dụng cho phép đo ở nhiệt độ cao.
| Mẫu vật áp dụng | Kim loại |
|---|---|
| Nhiệt độ hoạt động (oC) | -30~+200oC |
| Phạm vi bù nhiệt độ (oC) | 0 ~ + 150oC |
| Keo có thể áp dụng | CN, NP-50, EB-2 |
| Lớp nền | Polyimide |
| Thành phần | Ni-Cr |
| Giới hạn biến dạng ở nhiệt độ phòng | 1%(10000×10 -6 strain) |
| Tuổi thọ mệt mỏi ở nhiệt độ phòng | 1×10 5 (±1500×10 -6 strain) |
Phần tử đơn
| Mẫu đo | Model | Chiều dài đo (mm) |
Chiều rộng đo (mm) |
Chiều dài lớp nền (mm) |
Chiều rộng lớp nền (mm) |
Điện trở (Ω) |
|---|---|---|---|---|---|---|
| QMFLA-2-11 QMFLA-2-17 QMFLA-2-23 |
2 | 0,5 | 5 | 1,5 | 120 | |
| QMFLA-5-11 QMFLA-5-17 QMFLA-5-23 |
5 | 0,8 | 9 | 1.8 | 120 | |
| QMFLA-2-350-11 QMFLA-2-350-17 QMFLA-2-350-23 |
2 | 0,3 | 4,5 | 1,5 | 350 | |
| QMFLA-5-350-11 QMFLA-5-350-17 QMFLA-5-350-23 |
5 | 0,3 | 7,8 | 1,5 | 350 |
| Mẫu đo | Model | Chiều dài đo (mm) |
Chiều rộng đo (mm) |
Chiều dài lớp nền (mm) |
Chiều rộng lớp nền (mm) |
Điện trở (Ω) |
|---|---|---|---|---|---|---|
| QMFCA-2-11 QMFCA-2-17 QMFCA-2-23 |
2 | 0,5 | φ7 | 120 | ||
| QMFCA-5-11 QMFCA-5-17 QMFCA-5-23 |
5 | 0,8 | φ11 | 120 | ||
| QMFCA-2-350-11 QMFCA-2-350-17 QMFCA-2-350-23 |
2 | 0,3 | φ7 | 350 | ||
| QMFCA-5-350-11 QMFCA-5-350-17 QMFCA-5-350-23 |
5 | 0,3 | φ11 | 350 | ||
| QMFRA-2-11 QMFRA-2-17 QMFRA-2-23 |
2 | 0,5 | φ7 | 120 | ||
| QMFRA-5-11 QMFRA-5-17 QMFRA-5-23 |
5 | 0,8 | φ11 | 120 | ||
| QMFRA-2-350-11 QMFRA-2-350-17 QMFRA-2-350-23 |
2 | 0,3 | φ7 | 350 | ||
| QMFRA-5-350-11 QMFRA-5-350-17 QMFRA-5-350-23 |
5 | 0,3 | φ11 | 350 | ||
Dây dẫn mở rộng máy đo biến dạng
| Cách sử dụng | Tên sản phẩm | Mã dây dẫn | Phạm vi nhiệt độ hoạt động của dây dẫn (° C) |
Ví dụ về số loại |
|---|---|---|---|---|
| Từ trường Nhiệt độ phòng (không thay đổi nhiệt độ) |
Dây vinyl xoắn 2 dây | LJAY-F | -20~+80 | QMFLA-2-11-1LJAY-F |
| Đường kính 3,2 mm. Dây vinyl được bảo vệ 2 lõi | LS-F | QMFLA-2-11-1LS-F | ||
| Từ trường Nhiệt độ phòng | 3 mm-dia. Dây vinyl được bảo vệ 3 lõi | LTSA-F | QMFLA-2-11-1LTSA-F | |
| Từ trường Nhiệt độ phòng (có 3 dây từ gốc dây đo) |
LTSAS-F | QMFLA-2-11-005LET-1LTSA-F | ||
| Từ trường Nhiệt độ cao | Đường kính 1,5 mm. Dây dẫn nhựa flo được bảo vệ 3 lõi (FEP) |
6FD○LTS-F | -30~+200 | QMFLA-2-11-6FD1LTS-F |
| Từ trường Nhiệt độ cao (có 3 dây tính từ gốc dây đo) |
6FD○LTSS-F | QMFLA-2-11-005LET-6FD1LTS-F |
⁂ ○ hiển thị chiều dài của dây dẫn tính bằng mét.
⁂ Chỉ có dây dẫn sử dụng chất hàn không chì mới có sẵn cho máy đo biến dạng có dấu CE.
