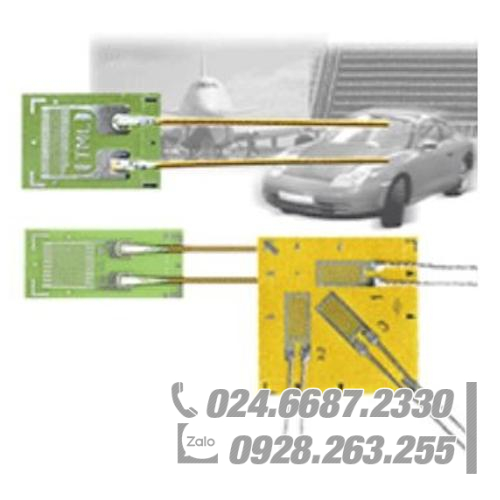

Cảm biến biến dạng composite dòng UBF TML
Đây là các Cảm biến biến dạng được phát triển để đo trên vật liệu composite và được thiết kế với kiểu lưới đặc biệt độc quyền để giảm hiệu ứng làm cứng của Cảm biến biến dạng. Nhờ sự phát triển của lớp nền máy đo có khả năng tuân thủ tốt hơn, số lần lặp lại trong thử nghiệm chu trình nhiệt và đặc tính từ biến đã được cải thiện đáng kể so với Cảm biến biến dạng thông thường (so sánh Phòng thí nghiệm Dụng cụ Đo lường Tokyo). Thông số kỹ thuật hàn không chì (-F) tùy chọn cũng có sẵn.
| Mẫu vật áp dụng | Nhựa gia cố sợi (FRP) |
|---|---|
| Nhiệt độ hoạt động | Tĩnh:-30 đến +120 Ω Động:-30 đến +150 Ω |
| Phạm vi bù nhiệt độ | - |
| Phạm vi bù nhiệt độ | EB-2, CN, NP-50B |
| Lớp nền | Polyimide-Amit |
| Thành phần | Cu-Ni |
| Giới hạn biến dạng | 3% (30000 x 10 -6 strain ) |
| Tuổi thọ mệt mỏi ở nhiệt độ phòng | 1×10 6 (±1500 x 10 -6 strain) |
| Mẫu đo | Model | Chiều dài đo (mm) |
Chiều rộng đo (mm) |
Chiều dài lớp nền (mm) |
Chiều rộng lớp nền (mm) |
Điện trở (Ω) |
|---|---|---|---|---|---|---|
| UBFLA-03 | 0,3 | 1.9 | 3,4 | 2,5 | 120 | |
| UBFLA-1 | 1 | 1.3 | 4,5 | 2 | 120 |
| Mục đích | Dây dẫn | Ký hiệu dây dẫn | Phạm vi nhiệt độ hoạt động (°C) |
Ví dụ về loại máy đo |
|---|---|---|---|---|
| Đo lường chung (không thay đổi nhiệt độ) | Dây vinyl song song 2 dây | LJB-F | -20 đến +80 | UBFLA-1-3LJB |
| Dây vinyl xoắn 2 sợi | LH | UBFLA-1-3LH | ||
| Đo lường chung | Dây vinyl song song 3 dây | LJBT/LJBT-F | -20 đến +80 | UBFLA-1-3LJBT |
| Dây vinyl xoắn 3 sợi (hệ thống 3 dây) | LHT | UBFLA-1-3LHT | ||
| Nhiệt độ trung bình/cao | Dây vinyl đặc biệt song song 3 dây | LXT/LXT-F | -20 đến +150 | UBFLA-1-3LXT |
| Dây lõi đơn FEP xoắn 3 sợi | 6FB♦LT | －269 đến +200 | UBFLA-1-6FB3LT |
* "♦" biểu thị chiều dài dây dẫn
