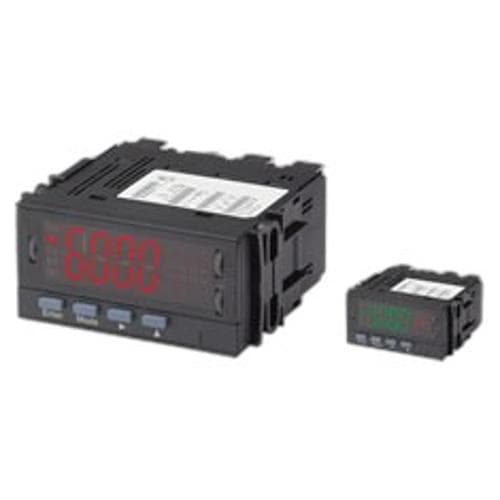

Bộ hiển thị lực DIN48×96 VALCOM VMM6

Hiển thị	Màn hình chính: Màn hình 7 đoạn màu đỏ/xanh lục (chiều cao ký tự: khoảng 20 mm) Màn hình phụ: Màn hình 7 đoạn màu đỏ (chiều cao ký tự: khoảng 6 mm)
Phạm vi hiển thị	−9999 đến 9999
Phạm vi nhiệt độ hoạt động	0 đến 50°C
Phạm vi độ ẩm hoạt động	35 đến 85%RH
Phạm vi nhiệt độ lưu trữ	−10 đến 70°C
Phạm vi độ ẩm lưu trữ	60%RH hoặc ít hơn
Nguồn cấp	Bộ nguồn AC: 100 đến 240V AC ±10% Nguồn DC: 12V đến 48V DC ±10%
Sự tiêu thụ năng lượng	AC ps Tải tối đa: xấp xỉ. 8VA ở 100 VAC DC ps Tải tối đa: xấp xỉ. 7W ở 24 VDC
Chịu được điện áp	AC PS PS-đầu vào, đầu ra: 1.500 VAC, 1 phút (AC PS)
	DC PS PS-đầu vào, đầu ra: 1.500 VDC, 1 phút (DC PS)
	(thông thường) Đầu vào-Đầu ra: 500 VDC, 1 phút Đầu ra-Đầu ra: 500 VDC, 1 phút Case-PS, đầu vào, đầu ra: 1.500 VAC, 1 phút
Cách điện	Trong số các thiết bị đầu cuối trên: 500 VDC 100MΩ trở lên
Kích thước bên ngoài	96mm(W)×48mm(H)×99.5mm(D)
Cân nặng	Xấp xỉ. 450g
Phụ kiện	Sách hướng dẫn sử dụng×1 Nhãn chỉ báo thiết bị×1 Dải gắn×2 Nắp đầu cực 6-P×3

Thông số đầu vào của máy đo biến dạng

Phạm vi điều chỉnh bằng không	±1mV/V
Phạm vi điều chỉnh nhịp	1–3mV/V
Độ phân giải tối đa	Nguồn điện cảm biến 5V: 0,5µV/chữ số Nguồn điện cảm biến 10V: 1µV/chữ số
Độ chính xác (*1)	± (0,1% của F.S+2 chữ số) (23°C±5°C 35–85%)
Tốc độ lấy mẫu	1000 lần/giây
Nguồn điện cảm biến	5V±5% 60mA 10V±5% 60mA

• Độ chính xác áp dụng khi tốc độ lấy mẫu là 20 mẫu/s hoặc ít hơn.
• 1) Tính đến độ chính xác của cảm biến áp suất hoặc cảm biến tải trọng đã chọn.

Thông số kỹ thuật đầu ra của bộ so sánh

Phạm vi cài đặt giá trị phán đoán			−9999 đến 9999
trễ			Có thể cài đặt trong phạm vi từ 1 đến 999 chữ số đối với từng giá trị phán đoán
Hành động so sánh			Tùy thuộc vào tốc độ lấy mẫu
Rơle so sánh	Đầu ra tiếp điểm rơle		Tối đa 10 mili giây
	Số lượng liên hệ		Tiếp điểm rơle × 3
	Đánh giá liên hệ		AC250V 2A (tải điện trở) DC30V 2A (tải điện trở)
	Điều kiện so sánh	giá trị chỉ định > giá trị phán đoán giới hạn cao	Judgment:HI
		giá trị phán đoán giới hạn thấp ≤ giá trị được chỉ định ≤ giá trị phán đoán giới hạn cao	Judgment:GO
		giá trị phán đoán giới hạn thấp > giá trị được chỉ định	Judgment: LO
Đầu ra của bộ ghép quang	Số lượng đầu ra		Bộ ghép quang ×3
	Đầu ra của bộ ghép quang		200µs
	Đánh giá liên hệ		30V DC 20mA (tải điện trở)
	Điều kiện so sánh	giá trị chỉ định > giá trị phán đoán giới hạn cao	CHÀO
		giá trị phán đoán giới hạn cao ≥ giá trị được chỉ định ≥ giá trị phán đoán giới hạn thấp	ĐI
		giá trị phán đoán giới hạn thấp > giá trị được chỉ định	LO

Thông số kỹ thuật đầu ra analog

Tải điện trở	0 đến 1V, 0 đến 10V, 1 đến 5V: 10kΩ trở lên 4 đến 20mA: 550Ω trở xuống
Sự chính xác	±(0,5% FS)
gợn sóng	0 đến 1V, 0 đến 10V, 1 đến 5V: ±50mVpp 4 đến 20mA: ±25mVpp
Phương thức chuyển đổi	chuyển đổi xung điện
Nghị quyết	Tương đương với 14 bit
Chia tỷ lệ	Chia tỷ lệ kỹ thuật số
Tỷ lệ phản hồi	Xấp xỉ. 0,5 giây

Thông số đầu ra BCD

Loại đầu ra	bộ thu mở hoặc tương thích với TTL
Phân cực	Bóng bán dẫn áp dụng (bộ thu mở) hoặc bit phân cực (TTL) bật khi giá trị âm được chỉ định
Đánh giá đầu ra	DC30V TỐI ĐA 10mA TỐI ĐA

Thiết bị đầu cuối điều khiển bên ngoài

Internal circuit	Pull-up at approx. 5V (Resistance value: Approx. 10kΩ)
Control signal HI	4.2–5V for the level COM terminal
Control signal LO	0–0.4V for the level COM terminal
Start hold	A type: Shorting the S/H and COM terminals or making them equipotential will hold the display value. B type: Shorting the S/H and COM terminals or making them equipotential will output the display value.
Digital zero	Shorting the DZ and COM terminals or making them equipotential will turn ON the digital zero function.
Peak hold	Shorting the PH and COM terminals or making them equipotential will turn ON the peak hold function.
Relay reset	Shorting the R.RESET and COM terminals or making them equipotential will turn ON the relay reset function.

	Pattern 1	Pattern 2	Pattern 3	Pattern 4	Pattern 5	Pattern 6	Pattern 7	Pattern 8
P.SEL0	OFF	ON	OFF	ON	OFF	ON	OFF	ON
P.SEL1	OFF	OFF	ON	ON	OFF	OFF	ON	ON
P.SEL2	OFF	OFF	OFF	OFF	ON	ON	ON	ON

• ON: Short-circiut and COM terminals or making them equipotential.
• OFF: Release the S/H and COM terminals or 5V.

Model Selection

Selection	Check	Model	Specifications
1.Model	○	VMM6	DIN48×96 Rapid Strain Gauge Panel Meter
2.Comparison Setting Output	-	-	No. of settings	Output type
		2S	2-point (H/G/L)	Relay signal×3 AC250V 2A (Load resistance) DC30V 2A (Load resistance)
		2SO	2-point(H/G/L)	Photo-coupler×3 DC30V 2mA (Load resistance)
3.Output		D	None
		A	Can be switched among four types: 0–1V or 0–10V or 1–5V or 4–20mA (with scaling function)
		B4	BCD output (Open collector output NPN type)
4.Input Signal	○	GV	Strain Gauge input (350Ω) (Zero adjustment range ±1mV/V, Span adjustment range 1–3mV/V, Measuring range: -4–4mV/V)
5.Nguồn điện		7	AC100–240V (±10%)
		8	DC12–48V (±10%)
