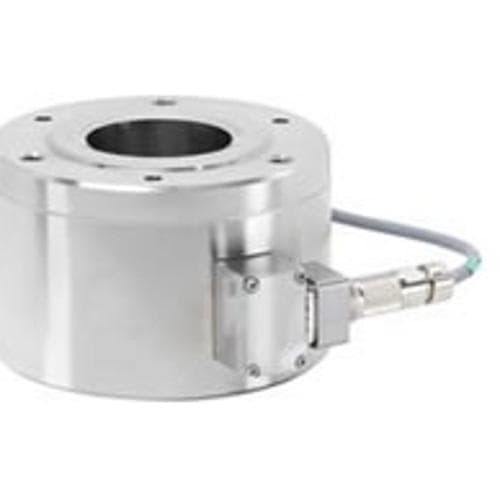

Cảm biến lực kiểu Washer/Flat 200kN–2MN VALCOM VC6B
Loại mạnh mẽ với các biến thể phong phú; Chống chịu môi trường tốt; Nhỏ gọn và nhẹ
| Công suất danh định | 2–2,48mV/V (Với tấm cứng chịu áp lực) |
|---|---|
| Tính phi tuyến | ±1%RC (Có giá đỡ hình cầu) (*1) |
| Độ trễ | Với tấm cứng chịu áp lực: ±0,5%RC Với nút tải hoặc ổ trục uốn cong: ±0,3%RC Chỉ 200kN: ±0,5%RC Khi sử dụng tấm ổ trục hình cầu: ±0,5%RC |
| Cân bằng zero | ±0,0248mV/V |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±0,05%RC/10°C |
| Ảnh hưởng của nhiệt độ lên tải | ±0,1%RC/10°C |
| Đánh giá quá tải an toàn | 150%RC |
| Lực giới hạn tĩnh bên | Với tấm cứng chịu áp lực: Không thể xác định được. Với nút tải hoặc ổ trục uốn cong: 20% Với giá đỡ hình cầu: 3% |
| Biên độ rung cho phép theo DIN 50100 | 70% |
| Phạm vi bù nhiệt độ | −10–70°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn | −30–85°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn | −50–85°C (Không ngưng tụ hoặc đóng băng) |
| Điện trở đầu vào | 380–420Ω |
| Điện trở đầu ra | 280–360Ω |
| Điện áp kích thích khuyến nghị | 5V trở xuống |
| Dải điện áp kích thích | 0,5–20V |
| Cách điện | 5GΩ trở lên |
| Đánh giá IP | Tương đương với IP68 (Lưu ý 1) |
| Cáp | φ5,4mm với 6m được che chắn, kết nối trực tiếp |
- Leo 30 phút (Trong phạm vi bù nhiệt độ): ± 0,06% RC.
- (Lưu ý 1) Hiệu suất bịt kín của ổ cắm cáp có thể kém đi do thay đổi vỏ cáp qua nhiều năm.
| Lựa chọn | Model | Công suất định mức | Độ lệch tại RC | tần số thông thường | A | B | C +0,1 | D | D1 | E +0,1 | F |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VC6B-200KN | 200kN | Xấp xỉ. 0,13mm | 11,6kHz | 80 | 60 | 40,4 | 1 | 1 | 32 | 16:25 | |
| VC6B-500KN | 500kN | Xấp xỉ. 0,15mm | 14,4kHz | 52 | |||||||
| VC6B-1MN | 1 triệu | Xấp xỉ. 0,20mm | 6,1kHz | 159 | 100 | 88 | 2 | 3 | 68 | 35,5 | |
| VC6B-2MN | 2MN | Xấp xỉ. 0,20mm | 6,9kHz | 106 |
| Model | G | H | J | K | L | M H11 | N | ồ | P | Q +0,1 | R | S +0,1 | Cân nặng |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VC6B-200KN | 42 | 0,75 | M8 Độ sâu 8 |
26 | 12 | 6 | 100 | - | 35 | 48 | M6 Độ sâu 8 |
64 | Xấp xỉ. 1,6kg |
| VC6B-500KN | - | - | 42 | Xấp xỉ. 1,8kg | |||||||||
| VC6B-1MN | 44 | 17,5 | M12 Độ sâu 15 |
31 | số 8 | 184 | - | 75 | 98 | M8 Độ sâu 15 |
130 | Xấp xỉ. 10,1kg | |
| VC6B-2MN | 100 | 80 | 90 | Xấp xỉ. 10,7kg |
- *Trọng lượng không bao gồm cáp.
