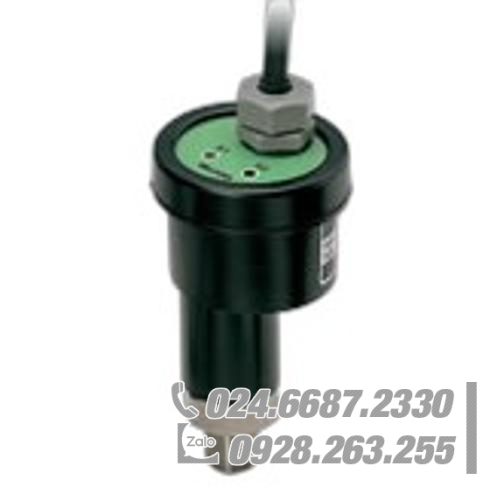

Công tắc áp suất loại so sánh 2 với bộ điều chỉnh trong, với đầu ra so sánh 2 50kPa–100MPa 50kPa(abs)–1700kPa(abs) VALCOM Waterproof M type
Phản hồi đầu ra liên hệ nhanh như khoảng. 1 mili giây; Độ chính xác cao và tuổi thọ cao; Có thể sử dụng kết hợp với nhiều loại cảm biến áp suất.
| Chất được đo lường | Không khí, khí, nước, dầu, v.v. (Phụ thuộc vào vật liệu của cảm biến.) |
|---|---|
| Loại áp suất | Có thể đo được áp suất dương, âm và tuyệt đối. (Không thể đo được áp suất hỗn hợp.) |
| Phạm vi đo | Có sẵn loạt cảm biến áp suất từ áp suất thấp, áp suất tuyệt đối và áp suất trung bình đến cao đến 100 MPa. (Có thể lựa chọn theo phạm vi áp suất sử dụng.) |
| Hiển thị | Đèn kiểm tra hoạt động |
|---|---|
| Sử dụng phạm vi nhiệt độ | Nhiệt độ: −10 đến 55°C (Không đóng băng) |
| Sử dụng phạm vi độ ẩm | Độ ẩm: 0 đến 85%RH (Không ngưng tụ) |
| Đánh giá IP | Tương đương với IP55 |
| Phương pháp cài đặt | Thông qua cài đặt tông đơ trong trường hợp |
| Kích thước | Loại cáp đuôi lợn: φ60×58 (D: Không bao gồm phần nhô ra) Loại đầu nối chống nước: φ60×66 (D: Không bao gồm phần nhô ra) |
| Cân nặng | Xấp xỉ. 200g (Thay đổi tùy theo thông số kỹ thuật) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Ghi rõ tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản |
Lựa chọn cảm biến áp suất hoặc cảm biến tải trọng
Tham khảo để biết thông số kỹ thuật và số model và chỉ định model mong muốn.
[VD] MQ - B - S - 50MPa - HH - 4 - P/VPRQ - 50MP
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | ||||
|---|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | M | Công tắc áp suất loại M chống thấm nước với bộ điều chỉnh cài đặt bên trong | ||||
| 2. Cảm biến áp suất áp dụng (*1) |
- | - | Mô hình cảm biến áp dụng | Phi tuyến tính | Vít kết nối | Loại áp suất / Phạm vi công suất định mức |
Trung bình để đo |
| N | VPMR đã ngừng sản xuất | ±0,2%RC (*2) |
R3/8 | Áp suất đo: 5–350kPa |
Khí (khí không hoạt động) |
||
| NF | VPMG đã ngừng sản xuất | ±0,2%RC (*2) |
G3/8 | ||||
| RN | VPRNP ngừng hoạt động | ±0,25%RC | R3/8 | Áp suất đo: 100–1700kPa Áp suất tuyệt đối: 100–1700kPa abs |
Môi trường không ăn mòn SUS316L | ||
| RNF | VPRNP ngừng hoạt động | ±0,25%RC | G3/8 | ||||
| quan hệ công chúng | VPNPR | ±0,25%RC | R3/8 | Áp suất đo: 100–1700kPa Áp suất tuyệt đối: 100–1700kPa abs |
Môi trường không ăn mòn SUS316L | ||
| PG | VPNPG | ±0,25%RC | G3/8 | ||||
| nhân sự | VHR3 | ±0,2%RC | R3/8 | Áp suất đo: 50kPa Áp suất tuyệt đối: 50kPa abs |
Môi trường không ăn mòn Hastelloy C22 hoặc SUS316L | ||
| HG | VHG3 | ±0,2%RC | G3/8 | ||||
| AR | VAR3 | ±0,2%RC | R3/8 | Áp suất đo: 100–700kPa Áp suất tuyệt đối: 100–700kPa abs |
Môi trường không ăn mòn Hastelloy C22 hoặc SUS316L | ||
| AG | VAG3 | ±0,2%RC | G3/8 | ||||
| HV1 | HV1 | ±0,2%RC | Vít đầu đực VCR1/4 hoặc tương đương | Áp suất đo: 50kPa Áp suất tuyệt đối: 50kPa abs |
Môi trường không ăn mòn Hastelloy C22 hoặc SUS316L | ||
| HS1 | HS1 | ±0,2%RC | Lắp ống Swagelok® 1/4 hoặc tương đương | ||||
| AV1 | AV1 | ±0,2%RC | Vít đầu đực VCR1/4 hoặc tương đương | Áp suất đo: 100–500kPa Áp suất tuyệt đối: 100–500kPa abs |
Môi trường không ăn mòn Hastelloy C22 hoặc SUS316L | ||
| AS1 | AS1 | ±0,2%RC | Lắp ống Swagelok® 1/4 hoặc tương đương | ||||
| NV1 | NV1 | ±0,25%RC | Vít đầu đực VCR1/4 hoặc tương đương | Áp suất đo: 100–700kPa Áp suất tuyệt đối: 100–700kPa abs |
Môi trường không ăn mòn SUS316L | ||
| NS1 | NA1 | ±0,25%RC | Lắp ống Swagelok® 1/4 hoặc tương đương | ||||
| T | VPRT | ±0,2%RC | R3/8 (100MPa:R1/2) |
1–100MPa | Môi trường không bị ăn mòn 15-5PH | ||
| TF | VPRTF | ±0,2%RC | G3/8 (100MPa:G1/2) |
||||
| Q | VPRQ | ±0,8%RC | R3/8 | 1–50MPa | Môi trường không bị ăn mòn 15-5PH | ||
| QF | VPRQF | ±0,8%RC | G3/8 (100MPa:G1/2) |
1–100MPa | |||
| NFF | VNF | ±0,25%RC | G3/4 | Áp suất đo: 100–1700kPa Áp suất tuyệt đối: 100–1700kPa abs |
Môi trường không ăn mòn SUS316L | ||
| F | VPRF | ± 0,5% RC | G3/8 | 1–50MPa | Môi trường không bị ăn mòn 15-5PH | ||
| 3. Kết nối trực tiếp với cảm biến | ○ | B | Kết nối trực tiếp với cảm biến | ||||
| 4. Kiểu kết nối cáp | S | Cáp bím tóc | |||||
| D | Đầu nối chống nước | ||||||
| 5. Hiệu chuẩn | Specify the range within the Công suất định mức of the applicable pressure sensor. (Within 50% of the Công suất định mức) Refer to for the Công suất định mức. |
||||||
| 6.Output type | - | - | Output type | Response time | Permissible load | ||
| HH | 2 setting/Open collector output (S1:Higher limit S2:Higher limit) Standard |
Approx. 1msec. or less | 45V 100mA | ||||
| HL | 2 setting/Open collector output (S1:Higher limit S2:Lower limit) |
||||||
| LH | 2 setting/Open collector output (S1:Lower limit S2:Higher limit) |
||||||
| LL | 2 setting/Open collector output (S1:Lower limit S2:Lower limit) |
||||||
| 7.Nguồn điện [Consumption current] | 4 | DC24V [40mA] | |||||
| 5 | DC12V [40mA] | ||||||
| 8.Bracket (option) |
Blank | No brackets | |||||
| P | with Panel mounting bracket | ||||||
