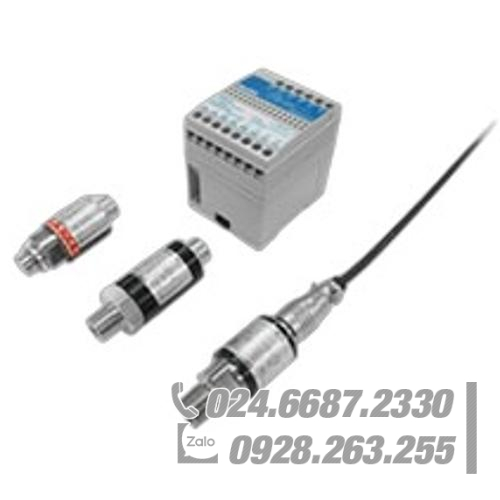

Cảm biến áp suất chống nổ với Zener-barrier VALCOM VEK216
Tỷ lệ chống cháy nổ; Rào cản Zener: ⅡC / Cảm biến áp suất: ⅡC T4 Ga
| Cảm biến áp dụng | VPRF(IS), VPRQ(IS), VPRQF(IS), VPRNP(IS) |
|---|---|
| Chất được đo lường | VPRF(IS), VPRQ(IS), VPRQF(IS): SUS630 và 15-5PH (thép không gỉ cứng kết tủa) VPRNP(IS): Vật liệu không ăn mòn SUS316L (Tham khảo thông số kỹ thuật riêng.) |
| Phạm vi đo | VPRNP(IS): 100 đến 1700kPa hoặc 100 đến 1700kPa abs VPRQ(IS), VPRF(IS): 1 đến 50MPa VPRQF(IS): 1 đến 100MPa (Tham khảo thông số kỹ thuật riêng lẻ.) |
[Rào chắn Zener] Thông số kỹ thuật
| Số chứng nhận TIIS | Số TC22249 |
|---|---|
| Model | VEK216 |
| Cấu trúc chống cháy nổ | Cấu trúc chống cháy nổ an toàn nội tại (Được lắp đặt ở khu vực không nguy hiểm) |
| Hiệu suất chống cháy nổ | [Ví dụ ia] ⅡC |
| Nối đất | Yêu cầu nối đất loại A độc lập. |
| Định mức | Tối đa. điện áp của mạch an toàn nội tại: 14,4V Max. Dòng điện an toàn nội tại: 150mA Max. Công suất mạch an toàn nội tại: 270mW Max. độ tự cảm cho phép trong mạch an toàn nội tại: 0,79mH Max. điện dung cho phép trong mạch an toàn nội tại: 335nF Max. điện áp cho phép trong mạch không an toàn nội tại: 250V AC 50/60Hz, 250V DC Nhiệt độ môi trường: -20 đến ;+60°C |
[Cảm biến áp suất] Thông số kỹ thuật
| Số chứng nhận TIIS | Số TC22316X | Số TC22317X | ||
|---|---|---|---|---|
| Dòng cảm biến áp dụng | VPRNP(IS) | VPRF(IS) | VPRQ(IS) | VPRQF(IS) |
| Cấu trúc chống cháy nổ | Cấu trúc chống cháy nổ an toàn nội tại | |||
| Hiệu suất chống cháy nổ | Ex ia ⅡC T4 Ga | |||
| Điện áp đầu vào | ±2.5V hoặc 5V | |||
| Định mức | Tối đa. Điện áp cho phép trong mạch an toàn nội tại: 14,4V Max. Dòng điện cho phép trong mạch an toàn nội tại: Tối đa 150mA. Công suất cho phép trong mạch an toàn nội tại: 0,270W Điện cảm bên trong: 0,28mH Điện dung bên trong: 32nF Nhiệt độ môi trường: VPRF(IS), VPRQ(IS), VPRQF(IS): -20 đến +60°C, VPRNP(IS): -20 đến +50°C |
|||
| Chất được đo lường | VPRF(IS), VPRQ(IS), VPRQF(IS): SUS630 và 15-5PH (thép không gỉ được tôi cứng nhờ kết tủa), VPRNP(IS): Vật liệu sẽ không ăn mòn SUS316L |
|||
| [điều khoản sử dụng] |
|---|
| Nguy cơ bốc cháy do va đập hoặc ma sát Hợp kim nhôm có trong vật liệu kết cấu của vỏ. Vì phần khối lượng của hợp kim nhôm lớn hơn giá trị định trước nên có nguy cơ bốc cháy. Không làm rơi sản phẩm hoặc để sản phẩm bị sốc hoặc ma sát quá mức. Nguy cơ tích điện Các vật liệu phi kim loại có trên bề mặt vỏ. Để tránh nguy cơ bốc cháy, hãy thực hiện các biện pháp ngăn ngừa tĩnh điện. |
| hình chụp | ①Mô hình | ②Công suất định mức (RC) | ③Kết nối cáp | ④Vít kết nối | ⑤Chiều dài (Cáp) | |
|---|---|---|---|---|---|---|
| 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 50MP(50MPa) |
Trống (Đầu nối tiêu chuẩn) W (Đầu nối chống nước) |
G3/8 | 3m(Tiêu chuẩn) 5m 10m □□m Nếu bạn thích |
|||
| 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 35MP(35MPa) 50MP(50MPa) |
R3/8 | |||||
| 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 35MP(35MPa) 50MP(50MPa) 100MP(100MPa) |
G3/8 (100MPa: G1/2) |
|||||
| Áp suất đo | 100(100kPa) 200(200kPa) 700(700kPa) 1700(1700kPa) |
R3/8 G3/8 Chỉ định kích thước ren. |
||||
| Hoàn toàn bị áp lực | 100A(100kPa abs) 200A(200kPa abs) 700A(700kPa abs) 1700A(1700kPa abs) |
|||||
Ví dụ về kết cấu chống cháy nổ
(1) Cảm biến áp suất
(2) Rào cản Zener
| ①EPL | |
|---|---|
| Ga | Thiết bị có mức độ bảo vệ rất cao có thể được sử dụng ở những nơi đặc biệt nguy hiểm. |
| Gb | Thiết bị có mức độ bảo vệ cao có thể được sử dụng trong môi trường khí nổ Nhóm I. |
| Gc | Thiết bị có mức độ bảo vệ nâng cao có thể được sử dụng trong môi trường khí nổ Nhóm II. |
| ② Cấp nhiệt độ | |
|---|---|
| T1 | Nhiệt độ bề mặt tối đa: Trên 300°C và 450°C trở xuống |
| T2 | Nhiệt độ bề mặt tối đa: Trên 200°C và 300°C trở xuống |
| T3 | Nhiệt độ bề mặt tối đa: Trên 135°C và 200°C trở xuống |
| T4 | Nhiệt độ bề mặt tối đa: Trên 100°C và 135°C trở xuống |
| T5 | Nhiệt độ bề mặt tối đa: Trên 85°C và 100°C trở xuống |
| T6 | Nhiệt độ bề mặt tối đa: 85°C trở xuống |
| ③ Nhóm thiết bị điện | |
|---|---|
| ⅡA | Khí đại diện: Propane |
| ⅡB | Khí đại diện: Ethylene |
| ⅡC | Khí đại diện: Hydro |
| Chỉ có các phân khu Nhóm Ⅱ (Dự định sử dụng ở những nơi tồn tại môi trường khí dễ nổ ngoài khu mỏ dễ bị ảnh hưởng bởi hơi lửa) mới được liệt kê. Thiết bị điện trong Nhóm Ⅱ được chia nhỏ theo tính chất của môi trường khí nổ mà thiết bị sẽ được sử dụng, như trình bày trong bảng bên dưới (*4). |
|
| ④ Kết cấu chống cháy nổ | |
|---|---|
| ia | Đáp ứng các yêu cầu về kết cấu chống cháy nổ an toàn về bản chất. |
| d | Đáp ứng các yêu cầu về vỏ chống cháy. |
