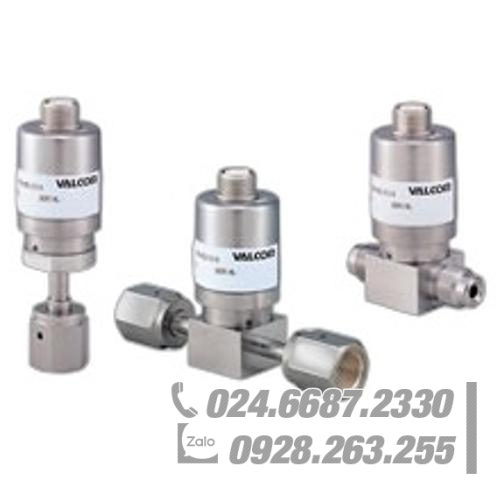

Cảm biến áp suất loại Clean cho ngành công nghiệp bán dẫn 0.3MPa–20MPa VALCOM VSHS/VSHT

SKU:2358-10096

Hoàn thiện đánh bóng điện và làm sạch chính xác; Hỗ trợ các phụ kiện VCR/UJR của các ren trong/ngoài 1/4, 3/8 và 1/2; Cấu trúc chống ăn mòn với bề mặt ướt SUS316L (VIM+VAR).

Chất được đo lường	Khí, chất lỏng hoặc các phương tiện khác sẽ không ăn mòn SUS316L.
Loại áp suất	Có thể đo được áp suất dương và áp suất hỗn hợp.
Phạm vi đo	Có thể được chỉ định trong phạm vi công suất định mức từ 0,3 đến 20 MPa. Ngoài ra, có thể hiệu chuẩn áp suất hỗn hợp trong phạm vi 0,1 đến 1MPa.
Loại đầu ra	Chỉ định trong số 4 đến 20mA (hệ thống 2 dây), 4 đến 20 mA (2 dây, 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V.

Sự chính xác	±0,4%RC (0,3MPa:±0,5%RC)
Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo)	0–60°C (Không ngưng tụ hoặc đóng băng)
Phạm vi nhiệt độ hoạt động (Nhiệt độ của môi trường cần đo)	0–80°C (Không ngưng tụ hoặc đóng băng)
Hiệu ứng nhiệt độ	±0,5%RC/10°C
Đánh giá quá tải an toàn	200%RC(20MPa:150%RC)
Sự rò rỉ	1×10 ^-10 Pa·m³/giây. hoặc ít hơn
Vật liệu cổng áp suất	SUS316L (VIM+VAR) VIM:Nung chảy cảm ứng chân không VAR:Nấu chảy lại hồ quang chân không
Niêm phong	Hàn chùm tia điện tử đặc biệt
Kết thúc (Phần cảm biến)	Đánh bóng bằng điện (Ra0,25µm trở xuống) và Làm sạch chính xác
Loại đinh ốc	VCR được hỗ trợ [1/4, 3/8 và 1/2] vít nam và nữ UJR [1/4, 3/8 và 1/2] vít nam và nữ
Cáp	3 lõi được bọc PVC (loại hiện tại là 2 lõi) được che chắn 3 m (tuân thủ UL) Kết nối đuôi lợn hoặc đầu nối
Cân nặng	Xấp xỉ. 280g (Đã bao gồm cáp 3m)
Phụ kiện	Hướng dẫn vận hành 1 bản (Ghi rõ tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản

Lựa chọn	Kiểm tra	Model	Thông số kỹ thuật
1.Mô hình		VSHS	Cổng cấp liệu đơn
1.Mô hình		VSHT	Cổng nạp đôi
2. Kích thước vít		00	Vít nam tích hợp tương đương 1/4VCR
		01	Vít nam được hỗ trợ 1/4VCR
		02	Vít nam được hỗ trợ 3/8VCR
		03	Vít nam được hỗ trợ 1/2VCR
		11	Vít cái được hỗ trợ 1/4VCR
		12	Vít cái được hỗ trợ 3/8VCR
		13	Vít cái được hỗ trợ 1/2VCR
		21	Vít nam 1/4UJR
		22	Vít nam 3/8UJR
		23	Vít nam 1/2UJR
		31	Vít cái 1/4UJR
		32	Vít cái 3/8UJR
		33	Vít cái 1/2UJR
3. Đầu ra tương tự	-	-	Loại đầu ra	Tần số đáp ứng	Chịu tải an toàn	Dòng điện tiêu thụ
		A2	1–5V (hệ thống 3 dây)	50Hz	100kΩ trở lên	Xấp xỉ. 10mA
		A4	0–5V (hệ thống 3 dây)
		A5	0–10V (hệ thống 3 dây)
		A6	4 đến 20mA (hệ thống 2 dây)		500Ω trở xuống	Xấp xỉ. 20mA
4. Hiệu chuẩn	-	-	Công suất định mức	Ví dụ về phạm vi hiệu chuẩn
		Xem bảng bên phải. Nhập phạm vi vào như hiện tại.	0,3MPa	0,3MPa (0–0,3)MPa		Chỉ định ít nhất 60% công suất định mức. *Công suất định mức 3,5MPa và 10MPa chỉ là 100%
			1MPa	1MPa (0–1)MPa
			3,5MPa	3,5MPa (0–3,5)MPa
			10MPa	10MPa (0–10)MPa
			20MPa	20MPa (0–20)MPa
5. Kết nối cáp		S	bím tóc
5. Kết nối cáp		N	Kết nối đầu nối
6. Chiều dài (Cáp)		01	1m
		02	2m
		03	Tiêu chuẩn 3m
		□□	4–99m *Chỉ định chiều dài yêu cầu tính bằng mét. tôi
7. Công suất định mức (RC)		003	0,3MPa
		010	1MPa
		035	3,5MPa
		100	10MPa
		200	20MPa
8. Nguồn điện		4	DC24V (Chỉ đầu ra hiện tại)
8. Nguồn điện		6	DC15–24V (Chỉ đầu ra điện áp)
9.Dữ liệu		N	Báo cáo thử nghiệm (đo 3 điểm)/(Tiêu chuẩn)
		T	Traceability documents (Breakdown of traceability documents 1: Traceability certificate 2: Traceability system diagram 3: Test report (3-point measurement))
		K	Strength calculation sheet
		M	Mill seet
		L	Strength calculation sheet + Mill seet
		W	Traceability documents + Strength calculation sheet
		Y	Traceability documents + Mill seet
		S	Traceability documents + Strength calculation sheet + Mill seet
