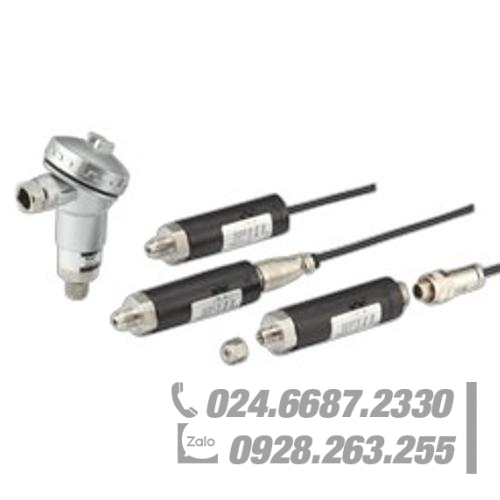

Cảm biến áp suất cho ngành công nghiệp bán dẫn 50kPa 50kPa abs VALCOM HS1/HV1
Tương đương với VCR/Swagelok® với hiệu suất chống rò rỉ cao được áp dụng; Việc sử dụng màng ngăn tương đương hastelloy C-22 mang lại khả năng chống ăn mòn cao; Tham chiếu áp suất khí quyển và tham chiếu áp suất tuyệt đối có sẵn.
| Chất được đo lường | Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn tương đương Hastelloy C-22 + SUS316L. |
|---|---|
| Loại áp suất | Có thể đo được áp suất dương, hỗn hợp, âm và tuyệt đối. |
| Phạm vi đo | Có thể chỉ định 50 kPa (Hiệu chuẩn: 10 đến 50kPa) công suất định mức. Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn. |
| Loại đầu ra | 4–20mA (hệ thống 2 dây, hệ thống 4 dây), Chỉ định trong số 4 đến 20 mA (2 dây, 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V. |
| Phi tuyến tính | ±0,2%RC |
|---|---|
| Độ trễ | ±0,1%RC |
| Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo) |
0–70°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo) |
−20–80°C (Không ngưng tụ hoặc đóng băng) |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±1%RC/0–70°C (Đối với 25°C) |
| Hiệu ứng nhiệt độ khi tải | ±1%RC/0–70°C (Đối với 25°C) |
| Đánh giá quá tải an toàn | 300%RC (Áp suất đo: Phía áp suất âm 100%RC) |
| Đánh giá quá tải tối ưu | 400%RC (Áp suất đo: Phía áp suất âm 100%RC) |
| Cách điện | 100MΩ trở lên (DC50V) |
| Vật liệu cổng áp suất | SUS316L (Cụm màng: Hastelloy C22) |
| Vít kết nối | Có thể chọn ống nối Swagelok® 1/4 hoặc ren ngoài VCR 1/4 tương đương hoặc tương đương. |
| Dầu | Dầu silicon |
| Cáp | Cáp 4 hoặc 2 lõi có vỏ bọc (chống dầu) 2m(Tiêu chuẩn) φ6mm Cáp dạng ống được sử dụng cho model đo áp suất của đầu nối chống nước và các loại đuôi lợn |
| Cân nặng | Xấp xỉ. 150g (Không bao gồm cáp) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Ghi rõ tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản |
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | HS1 | Lắp ống Swagelok® 1/4 hoặc tương đương | ||||
| HV1 | Vít đầu đực VCR1/4 hoặc tương đương | |||||
| 2.Đầu ra analog
*Chỉ |
- | - | Loại đầu ra | Tần số đáp ứng | Chịu tải an toàn | Dòng điện tiêu thụ |
| A2 | 1–5V | 200Hz | 5kΩ trở lên | Xấp xỉ. 23mA | ||
| A3 | 4–20mA(4 dây) | DC24V: 500Ω trở xuống/ DC12V: 250Ω trở xuống |
Xấp xỉ. 40mA | |||
| A4 | 0–5V | 5kΩ trở lên | Xấp xỉ. 23mA | |||
| A5 | 0–10V | 5kΩ trở lên | Xấp xỉ. 23mA | |||
| A6 | 4 đến 20mA (hệ thống 2 dây) | DC24V: 500Ω trở xuống/ DC12V: 150Ω trở xuống |
- | |||
| 3. Hiệu chuẩn | - | - | Công suất định mức | Ví dụ về phạm vi hiệu chuẩn | ||
| Xem bảng bên phải. Nhập phạm vi vào như hiện tại. |
50kPa | 50kPa (0–50) kPa |
±10kPa (-10–10) kPa |
50kPa(abs) (0–50) kPa abs |
||
| 100kPa | 100kPa (0–100) kPa |
±50kPa (-50–50) kPa |
100kPa (tuyệt đối) (0–100 kPa tuyệt đối |
|||
| 200kPa | 200kPa (0–200) kPa |
±100kPa (-100–100) kPa |
200kPa (abs) (0–200) kPa abs |
|||
| 500kPa | 500kPa (0–500) kPa |
-100–500kPa (-100–500) kPa |
500kPa (abs) (0–500) kPa abs |
|||
| Đã ngừng sản xuất 100–500kPa Model kế tiếp: [][] |
||||||
| 4. Kết nối cáp | N | Đầu nối tiêu chuẩn Tương đương với IP40 | ||||
| W | Đầu nối chống nước Tương đương với IP56 | |||||
| S | Bím tóc tương đương với IP54 | |||||
| T | Waterproof terminal box type Equivalent to IP55 *Applicable only when analog output is A6. Cable not included | |||||
| 5.Nguồn điện | 4 | DC24V | ||||
| 5 | DC12V *Not available when analog output is A5 | |||||
| 6.Chiều dài cáp | 2m | 2m Standard | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | Other length | |||||
