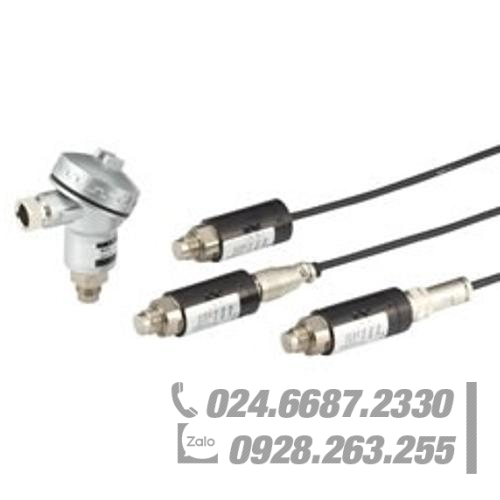

Cảm biến áp suất cho áp suất trung bình cao loại Flush 1MPa–50MPa VALCOM VPRF
Thích hợp để đo môi trường nhớt vì phần tiếp xúc với chất lỏng (không có cổng cấp liệu) hầu như không bị tắc; Bộ phận ướt được chế tạo tích hợp với màng ngăn không sử dụng bất kỳ chất lỏng kín nào, mang lại độ bền, độ tin cậy và tuổi thọ cao; Có sẵn đầu ra analog dồi dào.; [4–20mA (hệ thống 2 dây, hệ thống 4 dây), 1–5V, 0–5V, 0–10V]
| Chất được đo lường | Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn 15-5PH (thép không gỉ cứng kết tủa). |
|---|---|
| Loại áp suất | Có thể đo được áp suất dương và áp suất hỗn hợp. |
| Phạm vi đo | Có thể được chỉ định trong phạm vi công suất định mức từ 1 MPa đến 50 MPa (Hiệu chuẩn: 0,5 MPa đến 50 MPa). |
| Loại đầu ra | Chỉ định trong số 4 đến 20 mA (hệ thống 2 dây, hệ thống 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V. |
| Phi tuyến tính | ± 0,5% RC |
|---|---|
| Độ trễ | ± 0,5% RC |
| Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo) |
−10–50°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo) |
−10–75°C (Không ngưng tụ hoặc đóng băng) |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±0,8%RC/10°C |
| Hiệu ứng nhiệt độ khi tải | ±0,8%RC/10°C |
| Đánh giá quá tải an toàn | 150%RC |
| Đánh giá quá tải tối ưu | 200%RC |
| Cách điện | 100MΩ trở lên (DC50V) |
| Vật liệu cổng áp suất | 15-5PH (Thép không gỉ cứng kết tủa) (*1) |
| Vít kết nối | G3/8 |
| Mô-men xoắn gắn kết khuyến nghị | 10–20N·m |
| Mô-men xoắn gắn kết; Tối đa | 30N·m |
| Nguồn điện | Có thể lựa chọn: 4 DC24V (±10%), 5 DC12V (±10%) *Chỉ có 24V DC khi đầu ra analog là A5 |
| Cáp | Cáp 4 hoặc 2 lõi có vỏ bọc (chống dầu) 2m Tiêu chuẩn φ6mm |
| Cân nặng | Xấp xỉ. 300g (Không bao gồm cáp) |
| Phụ kiện | Hướng dẫn vận hành 1 bản sao (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản Bao bì nhôm (×1)(Bao bì đồng × 1 chỉ dành cho model 50 MPa) |
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VPRF | Bộ truyền áp suất cho loại xả Áp suất cao trung bình * Vít kết nối: G3/8 |
|||
| 2.Đầu ra analog
*Chỉ |
- | - | Loại đầu ra | Tần số đáp ứng | Chịu tải an toàn | Dòng điện tiêu thụ |
| A2 | 1–5V | 500Hz | 5kΩ trở lên | Xấp xỉ. 23mA | ||
| A3 | 4–20mA (4 dây) |
DC24V: 500Ω trở xuống/ DC12V: 250Ω trở xuống |
Xấp xỉ. 40mA | |||
| A4 | 0–5V | 5kΩ trở lên | Xấp xỉ. 23mA | |||
| A5 | 0–10V | 5kΩ trở lên | Xấp xỉ. 23mA | |||
| A6 | 4–20mA (2 dây) |
1kHz | DC24V: 500Ω trở xuống/ DC12V: 150Ω trở xuống |
- | ||
| 3. Hiệu chuẩn | - | - | Công suất định mức | Ví dụ về phạm vi hiệu chuẩn | ||
| Xem bảng bên phải. Nhập phạm vi vào như hiện tại. |
1MPa | 1MPa(0–1) MPa | 0,5MPa(0–0,5) MPa | |||
| 2MPa | 2MPa(0–2) MPa | 1,5MPa(0–1,5) MPa | ||||
| 5MPa | 5MPa(0–5) MPa | 3MPa(0–3) MPa | ||||
| 10MPa | 10MPa(0–10) MPa | 7MPa(0–7) MPa | ||||
| 20MPa | 20MPa(0–20) MPa | 14MPa(0–14) MPa | ||||
| 50MPa | 50MPa(0–50) MPa | 35MPa(0–35) MPa | ||||
| 4. Kết nối cáp | Trống | Đầu nối tiêu chuẩn Tương đương với IP40 | ||||
| W | Đầu nối chống nước Tương đương với IP56 | |||||
| S | Bím tóc tương đương với IP54 | |||||
| T | Loại hộp đấu nối chống nước Tương đương với IP55 *Chỉ áp dụng khi đầu ra analog là A6. Không bao gồm cáp | |||||
| 5. Nguồn điện | 4 | DC24V (±10%) | ||||
| 5 | DC12V (±10%) *Không khả dụng khi đầu ra analog là A5 | |||||
| 6. Chiều dài (Cáp) | 2m | Tiêu chuẩn 2m | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| Chiều dài khác | ||||||
