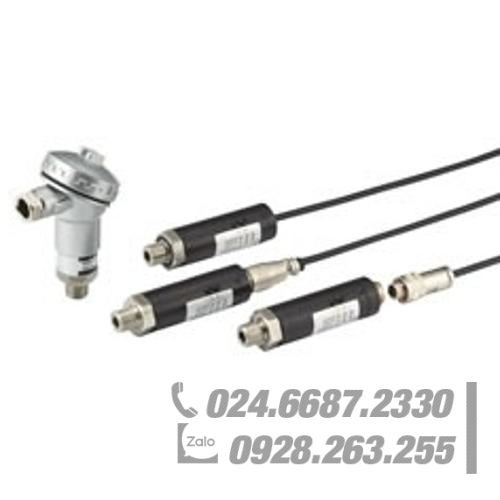

Cảm biến áp suất thấp (Bộ phận tiếp xúc: Tương đương với hastelloy C-22) 50kPa50kPa abs VALCOM VHR3(G3)
Việc sử dụng màng ngăn tương đương hastelloy C-22 mang lại khả năng chống ăn mòn cao; Cấu trúc màng ngăn cho phép đo có độ chính xác cao ngay cả ở dải áp suất thấp hơn. (Không tuyến tính: ± 0,2% RC); Tham chiếu áp suất đo và tham chiếu áp suất tuyệt đối có sẵn.
| Chất được đo lường | Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn tương đương SUS316L và Hastelloy C-22. |
|---|---|
| Loại áp suất | Có thể đo được áp suất dương, hỗn hợp, âm và tuyệt đối. |
| Phạm vi đo | Có thể chỉ định 50 kPa (Hiệu chuẩn: 10 đến 50kPa) công suất định mức. Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn. |
| Loại đầu ra | 4–20mA (hệ thống 2 dây, hệ thống 4 dây), Chỉ định trong số 4 đến 20 mA (2 dây, 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V. |
| Phi tuyến tính | ±0,2%RC |
|---|---|
| Độ trễ | ±0,1%RC |
| Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo) |
0–70°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo) |
−20–80°C (Không ngưng tụ hoặc đóng băng) |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±1%RC/0–70°C (Ở nhiệt độ phòng 25°C) |
| Hiệu ứng nhiệt độ khi tải | ±1%RC/0–70°C (Ở nhiệt độ phòng 25°C) |
| Đánh giá quá tải an toàn | 300%RC (Áp suất đo: Phía áp suất âm 100%RC) |
| Đánh giá quá tải tối ưu | 400%RC (Áp suất đo: Phía áp suất âm 100%RC) |
| Cách điện | 100MΩ trở lên (DC50V) |
| Vật liệu cổng áp suất | SUS316L (Cụm màng: Hastelloy C-22) |
| Vít kết nối | Có thể lựa chọn: R3/8 và G3/8 |
| Mô-men xoắn gắn kết; Khuyến nghị | 20N·m |
| Mô-men xoắn gắn kết; Tối đa | 30N·m |
| Nguồn điện | Có thể lựa chọn: 4DC24V (±10%), 5DC12V (±10%) *Chỉ có 24V DC khi đầu ra analog là A5 |
| Cáp | Cáp 4 hoặc 2 lõi có vỏ bọc (chống dầu): 2m (Tiêu chuẩn) φ6mm Cáp dạng ống dùng cho model đo áp suất của đầu nối chống nước và các loại đuôi lợn. |
| Cân nặng | Xấp xỉ. 200g (Không bao gồm cáp) |
| Phụ kiện | Hướng dẫn vận hành 1 bản sao (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản P-20 4D(×1) (chỉ vít G) |
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | VHR3 | Bộ truyền áp suất thấp (Vật liệu màng: Hastelloy C-22) * Vít kết nối: R3/8 |
||||
| VHG3 | Bộ truyền áp suất thấp (Vật liệu màng: Hastelloy C-22) * Vít kết nối: G3/8 |
|||||
| 2.Đầu ra analog
*Chỉ |
- | - | Loại đầu ra | Tần số đáp ứng | Chịu tải an toàn | Dòng điện tiêu thụ |
| A2 | 1–5V | 200Hz | 5kΩ trở lên | Xấp xỉ. 23mA | ||
| A3 | 4–20mA (4 dây) |
DC24V: 500Ω trở xuống/ DC12V: 250Ω trở xuống |
Xấp xỉ. 40mA | |||
| A4 | 0–5V | 5kΩ trở lên | Xấp xỉ. 23mA | |||
| A5 | 0–10V | 5kΩ trở lên | Xấp xỉ. 23mA | |||
| A6 | 4–20mA (2 dây) |
DC24V: 500Ω trở xuống/ DC12V: 150Ω trở xuống |
- | |||
| 3. Hiệu chuẩn | - | - | Công suất định mức | Ví dụ về phạm vi hiệu chuẩn | ||
| Xem bảng bên phải. Nhập phạm vi vào như hiện tại. |
50kPa | 50kPa (0–50) kPa |
±10kPa (-10–10) kPa |
50kPa (abs) (0–50) kPa abs |
||
| 100kPa | 100kPa (0–100) kPa |
±50kPa (-50–50) kPa |
100kPa (abs) (0–100) kPa abs |
|||
| ±100kPa (-100–100) kPa |
||||||
| 200kPa | 200kPa (0–200) kPa |
-100–200kPa (-100–200) kPa |
200kPa (abs) (0–200) kPa abs |
|||
| 500kPa | 500kPa (0–500)kPa |
-100–500kPa (-100–500)kPa |
500kPa (abs) (0–500)kPa abs |
|||
| 700kPa | 700kPa (0–700) kPa |
-100–700kPa (-100–700) kPa |
700kPa (abs) (0–700) kPa abs |
|||
| Discontinued 100–700kPa Successor model: [] |
||||||
| 4.Kết nối cáp | N | Standard connector Equivalent to IP40 | ||||
| W | Waterproof connector Equivalent to IP56 | |||||
| S | Pigtail Equivalent to IP54 | |||||
| T | Waterproof terminal box type Equivalent to IP55 *Applicable only when analog output is A6. Cable not included |
|||||
| 5.Nguồn điện | 4 | DC24Ｖ (±10%) | ||||
| 5 | DC12Ｖ (±10%) *Not available when analog output is A5 | |||||
| 6.Chiều dài cáp | 2m | 2m Standard | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | Other length | |||||
