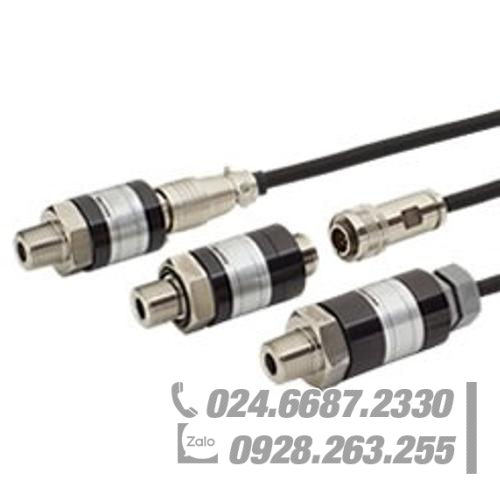

Cảm biến áp suất thấp (Bộ phận tiếp xúc: Hastelloy C-22) 100kPa–700kPa100kPa abs–700kPa abs VALCOM VAR3(G3)
Việc sử dụng màng ngăn tương đương hastelloy C-22 mang lại khả năng chống ăn mòn cao; Cấu trúc màng ngăn cho phép đo có độ chính xác cao ngay cả ở dải áp suất thấp hơn. (Phi tuyến: ±0,2%RC); Tham chiếu áp suất đo và tham chiếu áp suất tuyệt đối có sẵn.
| Chất được đo lường | Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn tương đương SUS316L và Hastelloy C-22. |
|---|---|
| Loại áp suất | Áp suất dương và áp suất tuyệt đối có thể đo được. |
| Công suất định mức | 100 đến 700kPa và 100 đến 700kPa abs |
| Đầu ra định mức (RO) | 85±30mV/mA (700kPa, 700kPa tuyệt đối:112±42mV/mA) |
|---|---|
| Phi tuyến tính | ±0,2%RC |
| Độ trễ | ±0,1%RC (700kPa abs:±0,2%RC) |
| Áp dụng hiện tại; Khuyến nghị | 1mA |
| Áp dụng hiện tại;Tối đa | 1,5mA |
| Điện trở đầu vào đầu vào | 4±1.5kΩ |
| Điện trở đầu ra đầu ra | 4±1.5kΩ |
| Cách điện | 100MΩ trở lên (DC50V) |
| Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo) |
0–70°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo) |
−20–120°C (Không ngưng tụ hoặc đóng băng) |
| Đánh giá quá tải an toàn | 300%RC (700kPa tuyệt đối:200%RC) |
| Đánh giá quá tải tối ưu | 400%RC (700kPa tuyệt đối:200%RC) |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±1%RC/0–70°C (Đối với 25°C) |
| Hiệu ứng nhiệt độ khi tải | ±1%RC/0–70°C (Đối với 25°C) |
| Mô-men xoắn gắn kết; Khuyến nghị | 20N·m |
| Mô-men xoắn gắn kết; Tối đa | 30N·m |
| Vít kết nối | Có thể lựa chọn: R3/8 và G3/8 |
| Vật liệu cổng áp suất | SUS316L (Vật liệu màng: Hastelloy C22) |
| Cáp(*) | Cáp 4 lõi có vỏ bọc (chống dầu) 3m(Tiêu chuẩn) φ6mm |
| Cân nặng | Xấp xỉ. 200g (Không bao gồm cáp) |
| Phụ kiện | Báo cáo thử nghiệm 1 bản sao, P-20 4D(×1)(chỉ vít G) |
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | ||
|---|---|---|---|---|---|
| 1.Mô hình | VAR3 | Đầu dò áp suất thấp (Vật liệu màng: Hastelloy C22) * Vít kết nối: R3/8 |
|||
| VAG3 | Đầu dò áp suất thấp (Vật liệu màng: Hastelloy C22) * Vít kết nối: G3/8 |
||||
| 2. Công suất định mức (RC) | 100 | Áp suất đo: 100kPa | (*1)Sử dụng cáp trong ống φ6,5mm khi chọn đầu nối chống thấm nước hoặc đuôi lợn. | * Chỉ áp dụng cho áp suất dương trong trường hợp áp suất đo. * Không áp dụng cho áp suất âm và áp suất hỗn hợp. Chọn để đo áp suất âm hoặc áp suất hỗn hợp. |
|
| 200 | Áp suất đo: 200kPa | ||||
| 500 | Áp suất đo: 500kPa | ||||
| 700 | Áp suất đo: 700kPa | ||||
| 100A | Áp suất tuyệt đối: 100kPa abs | ||||
| 200A | Áp suất tuyệt đối: 200kPa abs | ||||
| 500A | Áp suất tuyệt đối: 500kPa abs | ||||
| 700A | Áp suất tuyệt đối: 700kPa abs | ||||
| 3. Kết nối cáp | N | Đầu nối tiêu chuẩn Tương đương với IP40 | |||
| W | Đầu nối chống nước Tương đương với IP56 | ||||
| S | Bím tóc tương đương với IP54 | ||||
| 4. Chiều dài (Cáp) | 3m | Tiêu chuẩn 3m | |||
| 5m | 5m | ||||
| 10m | 10m | ||||
| Chiều dài khác | |||||
