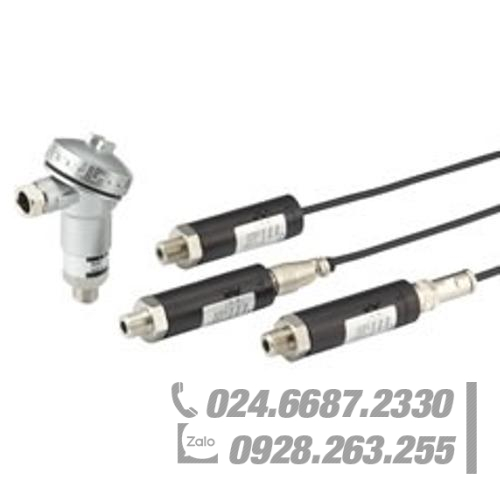

Cảm biến áp suất thấp (Bộ phận tiếp xúc: SUS316L) 100kPa–1700kPa100kPa–1700kPa abs VALCOM VPRNP

SKU:2358-10033

Cấu trúc màng ngăn cho phép đo có độ chính xác cao ngay cả ở dải áp suất thấp hơn. (Không tuyến tính: ±0,25%RC); Chống rò rỉ cao và có thể được sử dụng ngay cả ở độ chân không cao; Tham chiếu áp suất đo và tham chiếu áp suất tuyệt đối có sẵn.

Chất được đo lường	Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn SUS316L.
Loại áp suất	Có thể đo được áp suất dương, hỗn hợp, âm và tuyệt đối.
Phạm vi đo	Có thể được chỉ định trong phạm vi công suất định mức từ 100 kPa đến 1700 kPa (Hiệu chuẩn: 50 kPa đến 1700 kPa). Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn.
Loại đầu ra	4–20mA (hệ thống 2 dây, hệ thống 4 dây), Chỉ định trong số 4 đến 20 mA (2 dây, 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V.

Phi tuyến tính	±0,25%RC
Độ trễ	±0,25%RC
Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo)	0–70°C (Không ngưng tụ hoặc đóng băng)
Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo)	−20–80°C (Không ngưng tụ hoặc đóng băng)
Hiệu ứng nhiệt độ trên cân bằng 0	±1%RC/0–70°C (Ở nhiệt độ phòng 25°C)
Hiệu ứng nhiệt độ khi tải	±1%RC/0–70°C (Ở nhiệt độ phòng 25°C)
Đánh giá quá tải an toàn	200%RC
Đánh giá quá tải tối ưu	300%RC
Cách điện	100MΩ trở lên (DC50V)
Vật liệu cổng áp suất	SUS316L
Vít kết nối	Có thể lựa chọn: R3/8 và G3/8
Mô-men xoắn gắn kết; Khuyến nghị	20N·m
Mô-men xoắn gắn kết; Tối đa	30N·m
Nguồn điện	Có thể lựa chọn: 4 DC24V (±10%), 5DC12V (±10%) *Chỉ có 24V DC khi đầu ra analog là A5
Cáp	Cáp 4 hoặc 2 lõi được bảo vệ (chống dầu) : 2m (Tiêu chuẩn) φ6mm Cáp dạng ống được sử dụng cho đầu nối chống nước và loại đuôi lợn có phạm vi đầu ra 500 kPa trở xuống.(Chỉ áp suất đo)
Cân nặng	Xấp xỉ. 200g (Không bao gồm cáp)
Phụ kiện	Hướng dẫn vận hành 1 bản (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản *Chuẩn bị bao bì trong trường hợp ren G.

Lựa chọn	Kiểm tra	Model	Thông số kỹ thuật
1.Mô hình	○	VPRNP	Bộ truyền áp suất thấp (Phần bị ướt: SUS316L) *Tham khảo phần 7 bên dưới để biết kích thước ren.
2.Đầu ra analog *Chỉ có A6 cho loại hộp thiết bị đầu cuối chống nước	-	-	Loại đầu ra	Tần số đáp ứng	Chịu tải an toàn	Dòng điện tiêu thụ
		A2	1–5V	200Hz	5kΩ trở lên	Xấp xỉ. 23mA
		A3	4–20mA (4 dây)		DC24V: 500Ω trở xuống/ DC12V: 250Ω trở xuống	Xấp xỉ. 40mA
		A4	0–5V		5kΩ trở lên	Xấp xỉ. 23mA
		A5	0–10V		5kΩ trở lên	Xấp xỉ. 23mA
		A6	4–20mA (2 dây)		DC24V: 500Ω trở xuống/ DC12V: 150Ω trở xuống	-
3. Hiệu chuẩn	-	-	Công suất định mức	Ví dụ về phạm vi hiệu chuẩn
		Xem bảng bên phải. Nhập phạm vi vào như hiện tại.	100kPa	100kPa (0–100) kPa	±50kPa (-50–50) kPa	100kPa (abs) (0–100) kPa abs
			100kPa	100kPa (0–100) kPa	±100kPa (-100–100) kPa	100kPa (abs) (0–100) kPa abs
			200kPa	200kPa (0–200) kPa	-100–200kPa (-100–200) kPa	200kPa (abs) (0–200) kPa abs
			700kPa	700kPa (0–700) kPa	-100–350kPa (-100–350kPa) kPa	700kPa (abs) (0–700) kPa abs
			1700kPa	1700kPa (0–1700) kPa	-100–1000kPa (-100–1000) kPa	1700kPa (abs) (0–1700) kPa abs
4.Kết nối cáp		Blank	Standard connector Equivalent to IP40
		W	Waterproof connector Equivalent to IP56
		S	Pigtail Equivalent to IP54
		T	Waterproof terminal box type Equivalent to IP55 *Applicable only when analog output is A6. Cable not included
5.Nguồn điện		4	DC24Ｖ (±10%)
5.Nguồn điện		5	DC12Ｖ (±10%)*Not available when analog output is A5
6.Chiều dài cáp		2m	2m Standard
		3m	3m
		5m	5m
		10m	10m
		□□m	Other length
7.Ốc kết nối		R3/8	R3/8
7.Ốc kết nối		G3/8	G3/8 *Please prepare packing.
