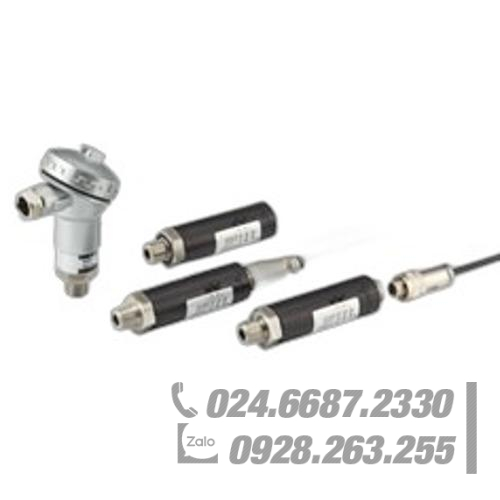

Cảm biến áp suất thấp 50kPa–350kPa VALCOM VSR3(G3)
Đo áp suất thấp (50 đến 350 kPa) với độ chính xác cao. (Phi tuyến tính: ±0,5%RC); Có sẵn đầu ra analog dồi dào.; [4–20mA (hệ thống 2 dây, hệ thống 4 dây), 1–5V,0–5V,0–10V]; Đối với kết nối cáp với cảm biến, có sẵn “dây mềm đầu cuối”, “đầu nối tiêu chuẩn”, “đầu nối chống nước” và “hộp đầu cuối”.
| Chất được đo lường | Dành riêng cho các loại khí trơ (khí không ăn mòn) như không khí, nitơ, argon, v.v. |
|---|---|
| Loại áp suất | Có thể đo được áp suất dương, áp suất kép và áp suất âm. Liên hệ VALCOM để đo áp suất tuyệt đối. |
| Phạm vi đo | Có thể được chỉ định trong phạm vi công suất định mức từ 5 kPa đến 350 kPa (Hiệu chuẩn: 2,5 đến 350kPa). Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn. |
| Loại đầu ra | 4–20mA (hệ thống 2 dây, hệ thống 4 dây), Chỉ định trong số 4 đến 20 mA (2 dây, 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V. |
| Phi tuyến tính | ± 0,5% RC |
|---|---|
| Độ trễ | ± 0,5% RC |
| Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo) | 0–70°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo) | −20–85°C (Không ngưng tụ hoặc đóng băng) |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±0,5%RC/10°C |
| Hiệu ứng nhiệt độ khi tải | ±0,5%RC/10°C |
| Đánh giá quá tải an toàn | 200%RC |
| Đánh giá quá tải tối ưu | 300%RC |
| Cách điện | 50MΩ trở lên (DC50V) |
| Vật liệu cổng áp suất | Nhôm 2017 (Cổng áp suất: Bán dẫn) |
| Vít kết nối | Có thể lựa chọn: R3/8 hoặc G3/8 |
| Mô-men xoắn gắn kết; Khuyến nghị | 20N·m |
| Mô-men xoắn gắn kết; Tối đa | 30N·m |
| Nguồn cấp | 4 DC24V (±10%), 5 DC12V (±10%) *Chỉ có 24V DC khi đầu ra analog là A5 |
| Cáp | Cáp 4 lõi có vỏ bọc (chống dầu) 2m (Tiêu chuẩn) φ6mm(*1) |
| Cân nặng | Xấp xỉ. 150g (Không bao gồm cáp) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Ghi rõ tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản |
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | VSR3 | Loại màng silicon Bộ truyền phút/áp suất thấp * Vít kết nối: R3/8 |
||||
| VSG3 | Loại màng silicon Bộ truyền phút/áp suất thấp * Vít kết nối: G3/8 |
|||||
| 2.Đầu ra analog
*Chỉ |
- | - | Loại đầu ra | Tần số đáp ứng | Chịu tải an toàn | Sự tiêu thụ năng lượng |
| A2 | 1–5V | 1kHz | 5kΩ trở lên | Xấp xỉ. 23mA | ||
| A3 | 4–20mA (4 dây) |
333Hz | DC24V:500Ω trở xuống/ DC12V: 250Ω trở xuống |
Xấp xỉ. 40mA | ||
| A4 | 0–5V | 1kHz | 5kΩ trở lên | Xấp xỉ. 23mA | ||
| A5 | 0–10V | 1kHz | 5kΩ trở lên | Xấp xỉ. 23mA | ||
| A6 | 4–20mA (2 dây) |
1kHz | DC24V:500Ω trở xuống/ DC12V:150Ω trở xuống |
- | ||
| 3. Hiệu chuẩn | - | - | Công suất định mức | Ví dụ về phạm vi hiệu chuẩn | ||
| Xem bảng bên phải. Nhập phạm vi vào như hiện tại. |
5kPa | 5kPa (0–5)kPa |
±2,5kPa (-2,5–2,5)kPa |
-5kPa (0–-5)kPa |
||
| 50kPa | 50kPa (0–50)kPa |
±50kPa (-50–50)kPa |
-50kPa (0–-50)kPa |
|||
| 200kPa | 200kPa (0–200)kPa |
-100–200kPa (-100–200)kPa |
150kPa (0–150)kPa |
|||
| 350kPa | 350kPa (0–350)kPa |
-100–300kPa (-100–300)kPa |
300kPa (0–300)kPa |
|||
| 4. Kết nối cáp | Trống | Đầu nối tiêu chuẩn Tương đương với IP40 | ||||
| W | Đầu nối chống nước Tương đương với IP56 | |||||
| S | Bím tóc tương đương với IP54 | |||||
| T | Waterproof terminal box type Equivalent to IP55 *Applicable only when analog output is A6. Cable not included |
|||||
| 5.Nguồn điện | 4 | DC24Ｖ (±10%) | ||||
| 5 | DC12Ｖ (±10%)*Not available when analog output is A5 | |||||
| 6.Chiều dài cáp | 2m | 2m Standard | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | Other length | |||||
