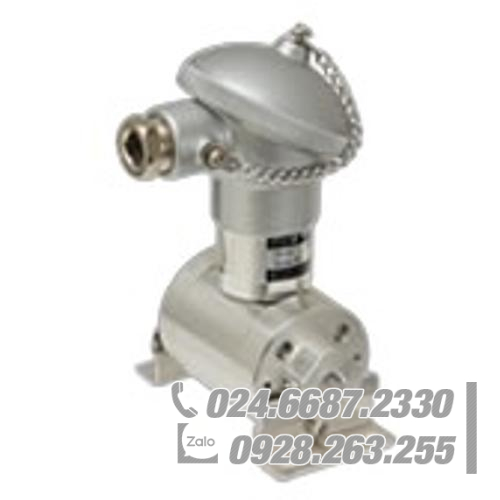

Cảm biến áp suất chênh lệch nhỏ 2.5kPa–105kPa VALCOM VDP4
Cho phép đo chênh lệch áp suất từ 1,25 kPa (lên tới 105 kPa); Nhỏ gọn và dễ lắp đặt.
| Chất được đo lường | Dành riêng cho các loại khí trơ (khí không ăn mòn) như không khí, nitơ, argon, v.v. |
|---|---|
| Loại áp suất | Có thể đo được áp suất dương, áp suất kép và áp suất âm. |
| Phạm vi đo | Có thể được chỉ định trong phạm vi từ 2,5 kPa đến 105 kPa (Hiệu chuẩn: 1,25 đến 105kPa) của công suất định mức. Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn. |
| Loại đầu ra | 4–20mA (hệ thống 2 dây) |
| Phi tuyến tính | ±0,5%RC (2,5kPa: ±1%RC) |
|---|---|
| Độ trễ | ±0,1%RC (2,5kPa: ±0,2%RC) |
| Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo) | 0–50°C (Không ngưng tụ hoặc đóng băng) |
| Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo) | −20–85°C (2.5kPa: -30–85°C) (Không ngưng tụ hoặc đóng băng) |
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±1%RC/0–50°C (2,5kPa: ±3%RC/0–50°C)(*1) |
| Hiệu ứng nhiệt độ khi tải | ±1%RC/0–50°C (2,5kPa: ±3%RC/0–50°C)(*1) |
| Phạm vi nhiệt độ an toàn | 200%RC (Áp lực một phía) |
| Đánh giá quá tải tối ưu | 300%RC (Áp lực một phía) |
| Cách điện | 50MΩ trở lên (DC50V) |
| Vật liệu cổng áp suất | Nhôm 5052 (Cổng áp suất: Chất bán dẫn) |
| Vít kết nối | Vít cái Rc1/8 |
| Áp suất đường dây | 490kPa trở xuống (2,5kPa: 100kPa trở xuống) |
| Nguồn cấp | Có thể lựa chọn: 4DC24V (±10%), 5DC12V (±10%) |
| Cân nặng | Xấp xỉ. 420g (Không bao gồm cáp) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Ghi rõ tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản |
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VDP4 | Bộ truyền áp suất vi sai loại màng silicon * Vít kết nối: Rc1/8(2 cổng) |
|||
| 2. Đầu ra tương tự | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải an toàn | Sự tiêu thụ năng lượng |
| ○ | A6 | 4–20mA (hệ thống 2 dây) | 1kHz | DC24V:500Ω trở xuống DC12V:150Ω trở xuống |
- | |
| 3. Hiệu chuẩn | - | - | Công suất định mức | Ví dụ về phạm vi hiệu chuẩn | ||
| Xem bảng bên phải. Nhập phạm vi vào như hiện tại. |
2,5kPa | 2,5kPa (0–2,5)kPa |
±1,25kPa (-1,25–1,25)kPa |
2kPa (0–2)kPa |
||
| 7kPa | 7kPa (0–7)kPa |
±5kPa (-5–5)kPa |
5kPa (0–5)kPa |
|||
| 14kPa | 14kPa (0–14)kPa |
±10kPa (-10–10)kPa |
10kPa (0–10)kPa |
|||
| 35kPa | 35kPa (0–35)kPa |
±17,5kPa (-17,5–17,5)kPa |
20kPa (0–20)kPa |
|||
| 70kPa | 70kPa (0–70)kPa |
±35kPa (-35–35)kPa |
50kPa (0–50)kPa |
|||
| 105kPa | 105kPa (0–105)kPa |
±100kPa (-100–100)kPa |
100kPa (0–100)kPa |
|||
| 4. Kết nối cáp | ○ | T | Loại hộp thiết bị đầu cuối chống nước Tương đương với IP55 *Không bao gồm cáp |
|||
| 5. Nguồn điện | 4 | DC24V (±10%) | ||||
| 5 | DC12V (±10%) | |||||
