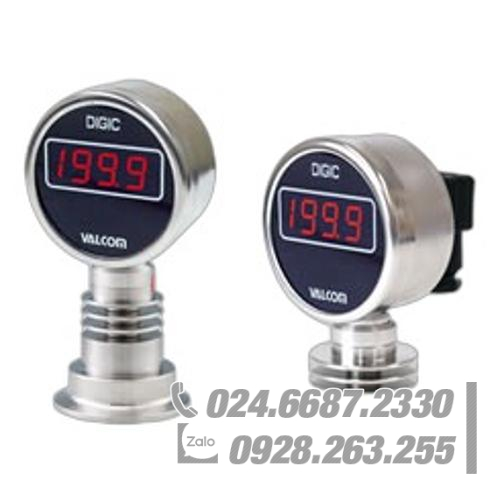

Máy đo áp suất số (Loại 2 dây) 50kPa–3MPa VALCOM HSSC-A6

SKU:2358-10011

Đồng hồ đo áp suất kỹ thuật số có đèn LED lớn độ sáng cao nhờ hệ thống truyền dẫn 2 dây; Được chế tạo bằng thép không gỉ nhằm bảo vệ môi trường; Cổng áp suất có cường độ cao hơn; Cấu trúc an toàn và đáng tin cậy không có chất lỏng kín.

Chất được đo lường	Rượu, đồ uống từ sữa, gia vị, nước tinh khiết, hóa chất hoặc các phương tiện khác. (Những thứ này thay đổi tùy theo vật liệu cảm biến)
Loại áp suất	Có thể đo ở áp suất dương, áp suất hỗn hợp và áp suất âm.
Phạm vi áp	Có thể được chỉ định trong phạm vi từ 50 kPa đến 3 MPa (Hiệu chuẩn: 25kPa đến 3MPa) của công suất định mức. Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn.
Loại đầu ra	4–20mA(2 dây)

Thông số kỹ thuật1

Loại/Kích thước cổng áp suất	ISO Đầu nối/VARIVENT®/ISO Cap-nut/Vít gắn/Tùy chỉnh khác
Công suất định mức	50kPa–3MPa(Ống Đầu nối 15A: 1MPa)
Vật liệu cổng áp suất	SUS316L, Tương đương với Hastelloy C-276, SUS329J4L
Bề mặt hoàn thiện của phần tiếp xúc với chất lỏng	Tùy thuộc vào vật liệu cổng áp suất
Giới hạn quá tải	400%RC(Đầu nối 15A, Công suất định mức 3MPa: 150%RC)
Điểm phá hủy	1000%RC(Đầu nối 15A, Công suất định mức 3MPa: 300%RC)

Thông số kỹ thuật2

Độ chính xác(*1)	±0,3%RC±1 chữ số (Xếp hạng 300/500/1000kPa/3MPa) ±0,35%±RC±1 chữ số (Xếp hạng 50/100/200kPa) *Áp suất âm: ±1%RC trở xuống Ống Đầu nối 15A: ±1%RC±1 chữ số .
Phạm vi bù nhiệt độ (Phần bị ướt)	Nhiệt độ cao: -5–150°C
Phạm vi nhiệt độ an toàn (Phần ướt)	Nhiệt độ cao: -5–150°C
Hiệu ứng nhiệt độ trên cân bằng 0	±0,5%RC/10°C(Định mức 300/500/1000kPa/3MPa) ±0,7%RC/10°C(Định mức 50/100/200kPa) Ống nối 15A: ±0,7%RC/10°C
Ảnh hưởng của nhiệt độ lên tải	±0,5%RC/10°C(Định mức 300/500/1000kPa/3MPa) ±0,7%RC/10°C(Định mức 50/100/200kPa) Ống nối 15A: ±0,7%RC/10°C
Phạm vi nhiệt độ và độ ẩm xung quanh	Nhiệt độ: 0–50°C(Không đóng băng), Độ ẩm: 0–90%RH(Không ngưng tụ)
Vật liệu	SUS304(Vỏ), SUS304(Vây bức xạ)
Đánh giá IP	Tương đương với IP65
Khối	Xấp xỉ. 700g
Phụ kiện	Hướng dẫn vận hành 1 bản sao (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản 1 Hex-nut(Chỉ loại Cap-nut)

Lựa chọn	Kiểm tra	Model	Thông số kỹ thuật
1.Mô hình	○	HSSC	Loại nhiệt độ cao: Phạm vi nhiệt độ của các bộ phận bị ướt -5–150°C Vỏ thép không gỉ
2.Hiển thị/đầu ra Analog	○	A6	1999 3 ½ chữ số. Chiều cao ký tự đèn LED màu đỏ: Khoảng. 14,2mm Tỷ lệ chuyển đổi hiển thị: Cố định ở mức xấp xỉ. 2,5 lần mỗi giây 4–20mA(2 dây) Đáp ứng 500Hz Điện trở tải an toàn 400Ω trở xuống
3. Kết nối cảm biến	○	BẰNG	Cảm biến được kết nối trực tiếp ở phía dưới (Không mặt bích)
4. Góc hiển thị		Không có	Góc hiển thị Mặt trước, hướng lên trên
		(3)	Góc hiển thị Mặt trước, bên phải
		(6)	Góc hiển thị Mặt trước, hướng xuống dưới
		(9)	Góc hiển thị Mặt trước, bên trái
5.Hiển thị/Hiệu chỉnh	-	-	Ví dụ về phạm vi hiệu chuẩn
		Áp lực mạnh	Công suất định mức 1000kPa: 1.000MPa (0–1.000)MPa	Chỉ định các giá trị và đơn vị của phạm vi hiển thị/hiệu chuẩn
		Áp suất âm	Công suất định mức 200kPa: -100.0kPa (0–-100)kPa	Trong trường hợp áp suất âm, hãy đặt giá trị phạm vi hiệu chuẩn trong ngoặc đơn.(*2)
		Áp suất hỗn hợp	Công suất định mức 300kPa: -100–300kPa (-100–300)kPa	Đặt giá trị và đơn vị phạm vi hiệu chuẩn đầu ra trong ngoặc đơn.(2)(3)
6. Công suất định mức		005	50kPa
		010	100kPa
		020	200kPa(*3)
		021	200kPa(*3) (Chỉ định mô hình này khi hiệu chuẩn cho áp suất hỗn hợp nếu "tập trung vào áp suất âm" đã được chọn.)
		030	300kPa(*3)
		031	300kPa(*3) (Chỉ định mô hình này khi hiệu chuẩn cho áp suất hỗn hợp nếu "tập trung vào áp suất âm" đã được chọn.)
		050	500kPa
		100	1000kPa
		300	3MPa[Hiển thị/Hiệu chỉnh: 3,00MPa] (Làm theo đơn đặt hàng)
7. Loại/kích thước cổng áp suất		F0(*4)	Đầu nối 15A ⑥Chỉ có thể chọn công suất định mức 100 ⑧Chỉ có thể chọn vật liệu ướt J4L	Chỉ có áp lực dương
		F1	Đầu nối 1.5S
		F2	Vòng sắt 2S
		F3	Đầu nối 2.5S
		F4	Đầu nối 3S
		F6	Đầu nối 4S
		V50A	VARIVENT® DN50
		V65A	VARIVENT® DN65
		V80A	VARIVENT® DN80
		V100A	VARIVENT® DN100
		R1	Đai ốc 1.5S với đai ốc lục giác
		R2	Đai ốc 2S với đai ốc lục giác
		M0	Loại gắn vít đơn Vòng chữ O chuyên dụng Kèm theo 1 chiếc
		M1	Có mặt bích JIS20K50A Vòng chữ O chuyên dụng kèm theo 1 chiếc
		M2	Có mặt bích JIS20K80A Vòng chữ O chuyên dụng kèm theo 1 chiếc
8. Vật liệu cổng áp suất		Trống	SUS316L Đánh bóng bằng điện (Rz0.7µm, Ra0.2µm) cho tất cả công suất định mức (⑥) ⑦ cho tất cả Loại/Kích thước cổng áp suất
		HS1	Tương đương với chất đánh bóng điện Hastelloy C-276(Rz0.7µm, Ra0.2µm) ⑥Chọn từ công suất định mức 030/050/100/300 ⑦Chọn từ Loại/Kích thước cổng áp suất F1/F2/F3/M0
		J4L(*5)	SUS329J4L Đánh bóng(#400) ⑥Chọn từ công suất định mức 030/050/100/300 ⑦Chọn từ Loại/Kích thước cổng áp suất F0/ F1/F2/F3/M0
9.Giới hạn		H	400% RC(3MPa và Đầu nối 15A không thể lựa chọn)
9.Giới hạn		Trống	150% RC(chỉ 3MPa và Đầu nối 15A)
10. Kết nối cáp		D	Đầu nối DIN
10. Kết nối cáp		Trống	Cáp 2m
11. Nguồn điện	○	4	DC24V(±10%)
