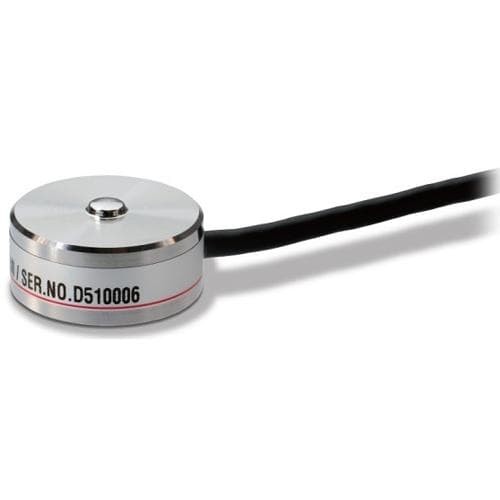

Cảm biến lực dạng nén nhỏ gọn UNIPULSE UNLS-2KN

Cảm biến tải trọng dạng nén kích thước nhỏ với đường kính 21 mm và chiều cao 10 mm

- 　Dải đo 100 N/ 200 N/ 500 N/ 1 kN/ 2 kN/ 5 kN
- 　Vật liệu chế tạo: Thép không gỉ
- 　Cảm biến tải trọng dạng nén kích thước nhỏ với đường kính 21 mm và chiều cao 10 mm
- UNLS-FG: W/ Tấm gá để siết vít

Đặc tính kỹ thuật

Dòng ............ UNLS-100N, UNLS-200N,UNLS-500N, UNLS-1KN,UNLS-2KN, UNLS-5KN ............ UNLS- 100N-FG, UNLS-200N-FG, UNLS-500N-FG, UNLS-1KN-FG, UNLS-2KN-FG,UNLS-5KN-FG

Dải đo định mức (R.C.) ............ 100 N, 200 N, 500 N, 1 kN, 2 kN, 5 kN

Điện áp đầu rabiến đổi (R.O.) ............ Xấp xỉ 1 mV/V

Quá tải an toàn ............ 150% R.C.

Cân bằng Zero ............ ±10% R.O.

Hệ số phi tuyến ............ 0.5% R.O. hoặc nhỏ hơn ............ 1.0% R.O. hoặc nhỏ hơn

Độ trễ ............ 0.3% R.O. hoặc nhỏ hơn ............ 0.5% R.O. hoặc nhỏ hơn

Hệ số lặp lại ............ 1.0% R.O. hoặc nhỏ hơn ............ 1.0% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ 0 đến ............ 0 to +50℃

Khoảng nhiệt độ an toà ............ 0 to +60℃

Nhiệt độ ảnh hưởng đến zero ............ 0.5% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 0.5% R.O./10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 350 Ω

Điện trở ngõ ra ............ Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ............ 2.5 V

Điện áp kích thích tối đa ............ 5 V

Trở kháng cách ly (DC 50 V) ............ 1000 MΩ hoặc hơn

Dây ............ φ3 4-Dây bọc dẫn có chia màu. Chiều dài 2 mĐầu cuối bọc chì 5 dây.

Mã màu dây ............ ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Đen Nối mass: Vàng

Vật liệu Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng ở mức ............ 100N, 100N-FG：0.015 mm 200N, 200N-FG：0.015 mm 500N, 500N-FG：0.020 mm 1kN, 1kN-FG: 0.020 mm 2kN, 2kN-FG: 0.025 mm 5kN, 5kN-FG: 0.040 mm

Tần số tự nhiên ............ 100N, 100N-FG：35 kHz 200N, 200N-FG：47 kHz 500N, 500N-FG：60 kHz 1kN, 1kN-FG: 85 kHz 2kN, 2kN-FG: 98 kHz 5kN, 5kN-FG: 102 kHz

Khối lượng ............ 100N: 20 g, 100N-FG: 35 g 200N: 20 g, 200N-FG: 35 g 500N: 20 g, 500N-FG: 35 g 1kN: 20 g, 1kN-FG: 35 g 2kN: 20 g, 2kN-FG: 35 g 5kN: 20 g, 5kN-FG: 35 g
