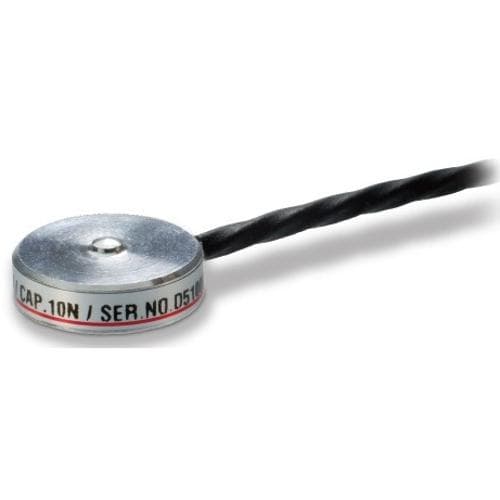

Cảm biến lực Load Cell dạng nén nhỏ gọn UNIPULSE UNCSR-5N

• Dải đo 5 N/ 10 N/ 20 N/ 50 N
• Vật liệu chế tạo: Nhôm (5 N/ 10 N), Thép không gỉ (20 N/ 50 N)
• Siêu “nhỏ gọn” – Cảm biến tải trọng dạng nén với đường kính 12 mm và chiều cao 4 mm
• UNCSR-FG: W/ có kèm tấm gá để siết vít

Đặc tính kỹ thuật

Mã ............ UNCSR-5N UNCSR-5N-FG UNCSR-10N UNCSR-10N-FG ............ UNCSR-20N UNCSR-20N-FG UNCSR-50N UNCSR-50N-FG

Dải đo định mức ............ 5 N, 10 N ............ 20 N, 50 N

Điện áp đầu ra ............ Xấp xỉ 1 mV/V

Quá tải an toàn ............ 150% R.C.

Cân bằng Zero ............ ±10% R.O.

Hệ số phi tuyến tính ............ 0.3% R.O. hoặc nhỏ hơn

Độ trễ ............ 0.3% R.O. hoặc nhỏ hơn

Hệ số lặp lại ............ 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ............ 0 to +50℃

Khoảng nhiệt độ an toàn ............ -10 to +60℃

Nhiệt độ ảnh hưởng đến zero ............ 2.0% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 1.0% R.O./10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 350 Ω

Điện trở ngõ ra ............ Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ............ 2.5 V

Điện áp kích thích tối đa ............ 5 V

Trở kháng cách ly (DC50V) ............ 1000 MΩ hoặc hơn

Dây ............ φ3 4-Dây bọc dẫn có chia màu. Chiều dài 3 m Đầu cuối bọc chì 5 dây.

Mã màu dây ............ ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Đen Nối mass: Vàng

Vật liệu làm Cảm biến tải trọng ............ Nhôm ............ Thép không gỉ

Độ biến dạng theo Dải đo ở mức ............ 0.02 mm ............ 0.01 mm

Tần số tự nhiên ............ Xấp xỉ 2.3 kHz ............ 20N：27 kHz50N：42 kHz

Khối lượng ............ 5N：3 g, 5N-FG：5 g 10N：3 g, 10N-FG：5 g 20N：3 g, 20N-FG：9 g 50N：3 g, 50N-FG：9 g
