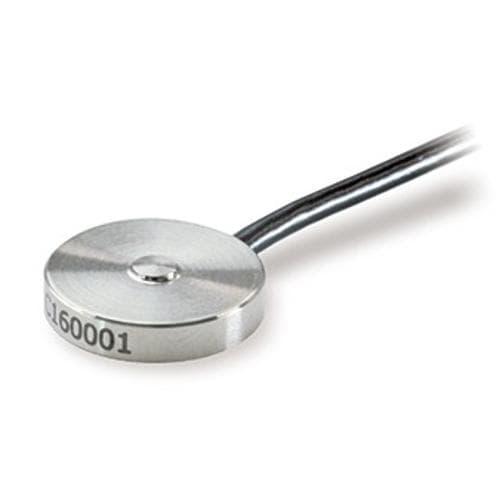

Cảm biến lực loại nén siêu mỏng UNIPULSE UST-50N

• Cảm biến lực siêu mỏng với đường kính chỉ 10 mm và chiều cao 2.3 mm
• Dải đo 50 N/ 100 N/ 200 N/ 500 N
• Phù hợp cho việc lắp ráp trên máy mới cũng như các máy hiện có
• Thích hợp để đo phân bố tải với nhiều đơn vị

Đặc tính kỹ thuật

Dòng ............ UST-50N ............ UST-100N ............ UST-200N ............ UST-500N

Dải đo định mức ............ 50 N ............ 100 N ............ 200 N ............ 500 N

Điện áp đầu ra ............ Xấp xỉ 1mV/V

Quá tải an toàn ............ 150% R.C.

Cân bằng Zero ............ ±20% R.O.

Hệ số phi tuyến tính ............ 0.7% R.O. hoặc nhỏ hơn

Độ trễ ............ 0.7% R.O. hoặc nhỏ hơn

Hệ số lặp lại ............ 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ............ 0 to +60℃

Khoảng nhiệt độ an toàn ............ -10 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 1% R.O/10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 1% R.O/10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 350 Ω

Điện trở ngõ ra ............ Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ............ 2.5 V

Điện áp kích thích tối đa ............ 5 V

Trở kháng cách ly (DC 50 V) ............ 1000 MΩ hoặc lớn hơn

Dây ............ Cáp bọc màu φ1.6, 4 ruột (1 m) Đầu cáp: 5 dây

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng theo Dải đo ở mức ............ 0.003 mm ............ 0.004 mm ............ 0.004 mm ............ 0.005 mm

Tần số tự nhiên ............ 140 kHz ............ 160 kHz ............ 180 kHz ............ 180 kHz

Khối lượng ............ 2 g
