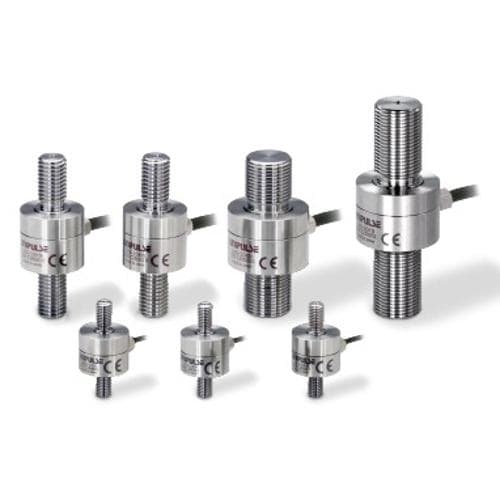

Cảm biến lực kéo & nén UNIPULSE UIS-50KN-S

Hầu như không có bất kỳ sự can thiệp nào từ lực xoắn & ít ảnh hưởng đến độ chính xác do tải trọng ngang!
Loại thân vít có ren dễ dàng lắp đặt mới được ra mắt!

- Dải đo 1 kN, 2 kN, 5 kN, 10 kN, 20 kN, 50 kN
- Vì là ren ngoài ở cả hai đầu và đi kèm với kiểu dáng đai ốc ngắn , nên dễ dàng lắp đặt bằng đai ốc kép
- Đo cả lực căng và lực nén
- Chiều cao ngắn như 40 to 92 mm; cảm biến lực này không cản trở các thiết bị khác.
(1 to 5 kN: 40 mm, 10 to 20 kN: 70 mm, 50 kN-S: 70 mm, 50 kN: 92 mm)

Ví dụ lắp đặt

Phương pháp lắp đặt

Đặc điểm kỹ thuật

UIS-1KN, UIS-2KN, UIS-5KN

Dòng ............ UIS-1KN ............ UIS-2KN ............ UIS-5KN

Dải đo định mức ............ 1 kN ............ 2 kN ............ 5 kN

Điện áp đầu ra ............ Xấp xỉ 1.0 mV/V

Quá tải an toàn ............ 300% R.C.

Cân bằng Zero ............ ±10% R.O.

Hệ số phi tuyến tính ............ 0.2% R.O. hoặc thấp hơn

Độ trễ ............ 0.2% R.O. hoặc thấp hơn

Hệ số lặp lại ............ 0.1% R.O. hoặc thấp hơn

Khoảng nhiệt độ được bồi thường ............ -10 to +60℃

Khoảng nhiệt độ an toàn ............ -20 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 0.5% R.O/10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo ............ 0.5% R.O/10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 1000 Ω

Điện trở ngõ ra ............ Xấp xỉ 1000 Ω

Điện áp kích thích khuyến cáo ............ 5 V

Điện áp kích thích tối đa ............ 7.5 V

Trở kháng cách ly (DC 50 V) ............ 1000 MΩ hoặc lớn hơn

Cáp ............ φ2.5 Cáp mềm 6 ruột (3 m) Đầu cáp: 7 dây

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng theo Dải đo ở mức ............ 0.015 mm ............ 0.014 mm ............ 0.021 mm

Tần số tự nhiên ............ 2 kHz ............ 3 kHz ............ 5 kHz

Khối lượng ............ Xấp xỉ 30 g

UIS-10KN, UIS-20KN, UIS-50KN, UIS-50KN-S

Dòng ............ UIS-10KN ............ UIS-20KN ............ UIS-50KN ............ UIS-50KN-S

Dải đo định mức ............ 10 kN ............ 20 kN ............ 50 kN ............ 50 kN

Điện áp đầu ra ............ Xấp xỉ 1.0 mV/V

Quá tải an toàn ............ 300% R.C.

Cân bằng Zero ............ ±10% R.O.

Hệ số phi tuyến tính ............ 0.2% R.O. hoặc thấp hơn

Độ trễ ............ 0.2% R.O. hoặc thấp hơn

Hệ số lặp lại ............ 0.1% R.O. hoặc thấp hơn

Khoảng bù nhiệt độ ............ -10 to +60℃

Khoảng nhiệt độ an toàn ............ -20 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 0.5% R.O/10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo ............ 0.5% R.O/10℃ hoặc dưới

Điện trở ngõ vào ............ Xấp xỉ 1000 Ω

Điện trở ngõ ra ............ Xấp xỉ 1000 Ω

Điện áp kích thích khuyến cáo ............ 5 V

Điện áp kích thích tối đa ............ 7.5 V

Trở kháng cách ly (DC 50 V) ............ 1000 MΩ hoặc lớn hơn

Cáp ............ φ5 Cáp mềm 6 ruột (3 m) Đầu cáp: 7 dây

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng theo Dải đo ở mức ............ 0.025 mm ............ 0.040 mm ............ 0.070 mm ............ 0.050 mm

Tần số tự nhiên ............ 15 kHz ............ 15 kHz ............ 13 kHz ............ 16 kHz

Khối lượng ............ Xấp xỉ 100 g ............ Xấp xỉ 100 g ............ Xấp xỉ 260 g ............ Xấp xỉ 210 g

Kèm theo

・Đai ốc biên dạng ngắn (để ngăn ngừa nới lỏng)×2

Tùy chọn phụ kiện

・Cờ lê ngắn ×1

Sơ đồ hệ thống dây điện
