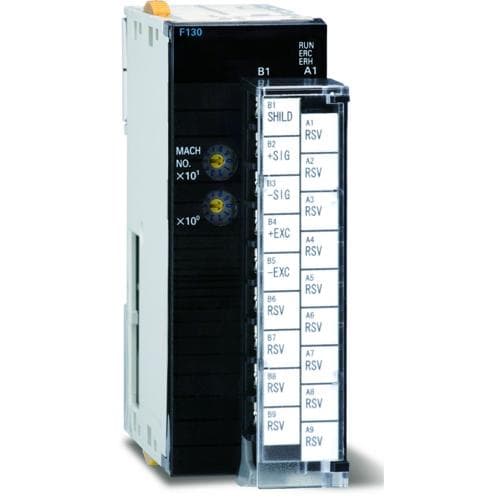

Bộ hiển thị số chuyên dụng cho OMRON SYSMAC CJ1/CJ2/NJ UNIPULSE F130

F130 là bộ khuếch đại kết nối loadcell cho phép cắm trực tiếp vào bộ đa năng PLC SYSMAC CJ1/ CJ2/ NJ cho các cảm biến loại đo biến dạng. Đầu ra cảm biến được chuyển nhanh chóng dưới dạng giá trị kỹ thuật số và xuất trực tiếp ra CPU.
Các khâu thừa trong dây chuyền sản xuất được loại bỏ triệt để cho việc giảm chi phí đáng kể và mang đến giá trị cao bằng cách giảm thời gian phát triển hệ thống đo lường và cải hiện quản lý bảo trì, căn chỉnh hệ thống và dịch vụ.

Về tính kết nối của dòng NJ
Phần CPU (NJ602/ NJ501): ver.1.06 trở lên có thể kết nối
Sysmac Studio: ver.1.07 hoặc mới hơn có thể kết nối

Thông số kỹ thuật

Phần Analog

Điện áp kích thích ............ DC 10 V ± 5%, Ngõ ra dòng: trong vòng 30 mA (Cảm biến đơn 350 Ω) DC 2.5 V ± 5%, Dòng điện ngõ ra: trong vòng 30 mA

Phạm vi đầu vào tín hiệu ............ -3.0 đến + 3.0 mV/ V

Accuracy ............ Độ chính xác phi tuyến tính: Trong khoảng 0.02%/FS±1 chữ số (ở 3.0 mV/V ngõ vào) Trượt Zero: trong khoảng 0.5 μV/℃ RTI Trượt Gain: trong vòng 25 ppm/℃

Tốc độ chuyển đổi A/D ............ 3000 lần/giây. ･ Độ phân giải: 24 bit (nhị phân), 1/10000 đến 1.0 mV/V ngõ vào

Bộ lọc Analog ............ Bộ lọc thông thấp (-6 dB/oct.) Được chọn từ 30, 100, 300, 1000 Hz



Phần hiển thị

Đèn LED trạng thái RUN (Xanh lục) ............ Bật khi hoạt động bình thường ERC (Đỏ): Bật khi có báo động xảy ra hoặc nhấp nháy khi xảy ra lỗi trong bộ F130 ERH (Đỏ): Bật khi xảy ra báo động khi trao đổi dữ liệu với bộ CPU



Khối đầu ra

Khối đầu ra có thể tháo lắp (vít M3) * RSV: Không bao giờ kết nối với các thiết bị đầu cuối RSV. ............



Phần cài đặt

Unit No. rotary switch ............ Chuyển đổi đơn vị quay số I/O hiệu suất cao Cài đặt số: 0 đến 95 đơn vị

Setting method ............ Phương pháp cài đặt Được tạo từ bộ CPU thông qua vùng bộ nhớ dữ liệu (DM) được định nghĩa cho F130.

Set value Storage ............ Đặt giá trị Lưu trữ Giá trị Hiệu chuẩn: Được lưu trữ trong RAM NOV (RAM không xóa dữ liệu) Đặt giá trị: Chỉ số đo với các vùng nhớ (vùng DM) được ghi từ bộ CPU sau khi bật nguồn. (Không được lưu trữ ở phía F130)



DM vùng nhớ dữ liệu

Setting item ............ Mục cài đặt Điện áp kích thích, Phân chia tỷ lệ tối thiểu, Bộ lọc analog, Bộ lọc kỹ thuật số đếm, Bù kỹ thuật số, Giá trị đầu ra định mức cảm biến, Giá trị công suất định mức cảm biến



Vùng rơ-le

F130→CPU ............ Đo lường giá trị (-32768 đến 32767), Bộ đếm cập nhật dữ liệu, Giá trị giữ đỉnh (Ở chế độ hiệu chuẩn: giá trị đầu ra cảm biến), Giá trị giữ đáy (Ở chế độ hiệu chuẩn: giá trị dung lượng định mức của cảm biến), Giá trị trung bình (Ở chế độ hiệu chuẩn: giá trị đầu ra cảm biến tại điểm hiệu chuẩn Zero), Đếm trung bình (Ở chế độ hiệu chuẩn: số lỗi hiệu chuẩn), Tràn giá trị đo, phạm vi đầu vào A/D

CPU→F130 ............ CPU → Lựa chọn chế độ trong F130 (Chế độ hoạt động bình thường – Chế độ hiệu chuẩn), Hiệu chuẩn bằng nhập dải đo ngõ vào, Hiệu chuẩn tải thực tế, Hiệu chuẩn về Zero, Xác nhận tồn tại, Xóa giá trị Giữ, Giữ (Phần thông số), Về Zero



Phần Giữ

............ Đỉnh, Đáy, Trung bình (giữ đồng thời)



Vận hành chung

Dòng tiêu thụ ............ DC 5 V xấp xỉ 0,46 A (Ở điện áp kích thích DC 10 V, cảm biến 350 Ω đơn)

Điều kiện hoạt động ............ Nhiệt độ: Nhiệt độ hoạt động 0℃ đến +55℃ Bù độ chính xác áp dụng; nhiệt độ 0℃ đến +40℃ Nhiệt độ cất giữ; -20℃ đến+75℃ Độ ẩm: 90%RH hoặc thấp hơn (không tạo hơi)

Kích thước ............ 31(W) × 90 (H) × 65 (D) mm (Không bao gồm các phần kết nối)

Khối lượng ............ xấp xỉ 160 g

Dấu chứng nhận CE ............ EMC Directives: EN61131-2(CLASS A)



Kèm theo

Hướng dẫn vận hành ............ 1
