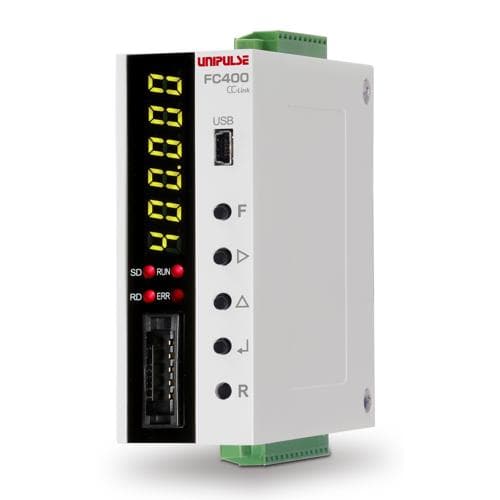

Bộ hiển thị đầu cân lắp trên DIN-rail với giao diện CC-Link UNIPULSE FC400-CCL

Lý tưởng cho các loại hệ thống cân PLC-based khác nhau như cân phễu chứa, máy cân đóng gói, và hệ thống giám sát mức cân
Mạng lưới nhiều đơn vị có thể được cấu hình dễ dàng

Lắp đặt DIN-rail

Hình dáng nhẹ và nhỏ gọn để phù hợp với không gian hạn chế trong một bảng điều khiển
Lắp đặt DIN-rail

Các giao diện khác nhau

Được trang bị CC-Link, RS-485, và giao diện USB

Tỷ lệ lấy mẫu và độ phân giải cao

Bộ chuyển đổi A/D tốc độ cao và khả năng xử lý kỹ thuật số 1200 lần/giây. Độ phân giải hiển thị cao 1/100000 (lớn nhất) Việc đo lường có thể được thực hiện nhanh chóng và chính xác nhờ bộ chuyển đổi A/D tốc độ cao

Đơn vị chức năng và kỹ thuật cao.

Bộ lọc hiệu suất cao
　Vì nó có khả năng chống rung nên phép đo có thể được thực hiện nhanh chóng và chính xác.

Điều chỉnh bộ lọc tự động
　Bộ lọc được điều chỉnh tự động để giảm tiếng ồn khi nhấn phím điều chỉnh tự động.

Hiệu chuẩn đầu vào tương đương
　Hiệu chuẩn lý thuyết có thể được thực hiện dễ dàng bằng cách đăng ký công suất và đầu ra định mức của cảm biến tải trọng.

Hiệu chuẩn đa điểm (tuyến tính hóa)
　Ba điểm bổ sung có thể được xác định ở giữa giữa điểm 0 và khoảng để có độ tuyến tính tốt hơn.

Hiển thị giá trị chuyển đổi đầu vào
　Mức tín hiệu đầu ra của cảm biến tải trọng được kết nối có thể được hiển thị bằng mV/V/ cho mục đích giám sát.

Chức năng điều khiển quá trình cân cơ bản
　Điều khiển tuần tự có thể được thực hiện mà không cần kết nối PLC bên ngoài, v.v.

Thông số kỹ thuật

Phần analog

Điện áp kích hoạt ............ DC 5 V±5% Dòng điện đầu ra: 90 mA DC 2.5 V±5% Dòng điện đầu ra: trong vòng 45 mA(tùy thuộc vào cài đặt) Phương pháp đo tỷ lệ (Lên đến 6 Các ô tải 350 Ω có thể được kết nối song song)

Phạm vi tín hiệu đầu vào ............ -2.5 to 5.1 mV/V

Phạm vi điều chỉnh về 0 ............ Tự động điều chỉnh bằng cách tính kỹ thuật số -0.5 ～ 2.0 mV/V

Khoảng phạm vi điều chỉnh ............ Tự động điều chỉnh bằng cách tính kỹ thuật số 0.02 ～ 3.0 mV/V

Hiệu chỉnh lợi suất ............ Lên đến ba đa điểm chuẩn có thể sử dụng chức năng tuyến tính

Độ nhạy đầu vào nhỏ nhất ............ 0.15 μV/đếm

Tính chính xác ............ Non-linearity: within 0.01% FS Zero drift: 0.0002% FS/℃ Typ. Gain drift: 1 ppm/℃ Typ.

Bộ lọc ............ Bộ lọc thông thấp kỹ thuật số: 0.1 ～ 300 Hz Bộ lọc dịch chuyển trung bình: 2 đến 512 lần

Bộ chuyển đổi A/D ............ Vận tốc: 1200 lần/giây Độ phân giải: 24 bit nhị phân

Hiển thị

Đơn vị hiển thị ............ Ký tự cáo 8mm Số hiển thị bởi 7 đoạn LED xanh lá

Giá trị hiển thị ............ Lên đến 6 chữ số

Tần số hiển thị ............ Có thể chọn lựa từ 3, 6, 13, 25 lần/giây

Trạng thái hiển thị ............ RUN、SD、RD、ERR

Tín hiệu ngoài

Tín hiệu ra(5) ............ Lựa chọn/ Cấu hình Đầu ra collector mở của bán dẫn Vceo = 30 V, Ic = 50 mA

Tín hiệu vào(3) ............ Selectable/configurable Input is ON when shorted to COM terminal by contact (relay switch, etc.) or non contact (transistor, open collector, etc.). * DC 24 V external power supply is required.

Giao diện

USB ............ Giao diện USB

SIF ............ Giao tiếp nối tiếp 2 dây

CCL ............ Giao diện CC-Link

Đặc điểm kỹ thuật chung

Nguồn cấp điện áp ............ DC 24 V（±15%）

Công suất tiêu thụ ............ 4 W typ.

Điều kiện hoạt động ............ Nhiệt độ: Phạm vi hoạt động: -10 ～ +50℃ Phạm vi lưu trữ: －20 〜 ＋85℃ Độ ẩm: 85% RH hoặc ít lơn ( không ngưng tụ)

Kích thước bên ngoài ............ 34（W)×88（H)×91(D) mm (Not including projections)

Trọng lượng ............ Khoảng 210 g

Đính kèm

Cáp Jumper ............ 2

Tua vít nhỏ ............ 1

Đầu nối CC-Link ............ 1

Đầu nối I/O khác ............ 2

Hướng dẫn hoạt động ............ 2
