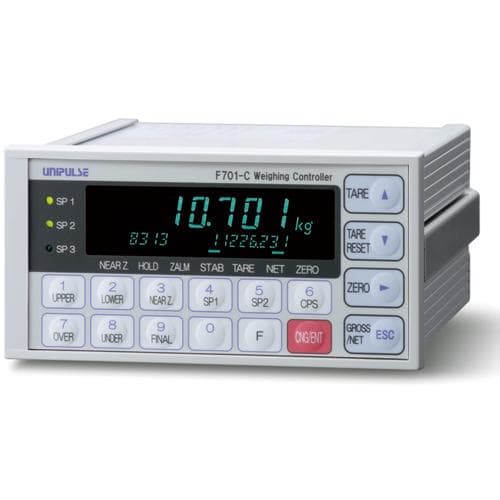

Bộ hiển thị cân Hiển thị đồ thị/ màn hình loại cảm ứng UNIPULSE F701-C

F701-C là bộ điều khiển cân đa năng tương thích với tất cả các hệ thống cân. Đây là một thiết bị thiết thực tuyệt vời về hiệu quả chi phí, được trang bị chức năng xả cuối cùng cho phép kiểm soát cân và xả chính xác cao và chức năng cân trình tự phù hợp cho cân phễu và cân đóng gói.
Có thể cài đặt giao tiếp kết nối với PLC hoặc các thiết bị ngoại vi khác nhau như đầu ra BCD, RS-232C và CC-Link.

Thông số kỹ thuật

Phần Analog

Điện áp kích thích ............ DC 10 V±5%, Dòng điện đầu ra; trong khoảng 120 mA (Có thể kết nối song song tối đa 4 loadcell ở 350 Ω)

Phạm vi điều chỉnh ............ 0 đến 2 mV/V Điều chỉnh thô: Điều khiển kỹ thuật số thông qua mạch điều chỉnh thô Điều chỉnh tinh: Phương pháp điều chỉnh tự động thông qua xử lý kỹ thuật số

Phạm vi điều chỉnh Gain ............ 0.3 đến 3.2 mV/V Điều chỉnh thô: Điều khiển kỹ thuật số thông qua mạch điều chỉnh thô Điều chỉnh tinh: Phương pháp điều chỉnh tự động thông qua xử lý kỹ thuật số

Độ nhạy đầu vào tối thiểu ............ 0.3 μV/lần đếm

Độ chính ............ xác phi tuyến tính: trong khoảng 0,01% FS Độ trượt Zero: trong khoảng 0.2 μV/°C RTI Độ trượt Gain: trong vòng 15 ppm/°C

Bộ lọc Analog ............ bộ lọc thông thấp Bessel (-12 dB/oct.), Có thể lựa chọn từ 2, 4, 6, 8 Hz

chuyển đổi A/D ............ Tốc độ: 200 lần/giây. Độ phân giải: 24 bit (nhị phân)



Phần cài đặt

Phần cài đặt ............ –  Giới hạn trên, Giới hạn dưới, Gần Zero, SP1, SP2, bù, vượt, thiếu, cuối cùng ･Thời gian ức chế so sánh, thời gian phán đoán, thời gian đầu ra hoàn thành, điều chỉnh thời gian cấp, số lần tự động Zero, số lần đánh giá. Quy tắc bù rơi tự do, bộ lọc tương tự, khối lượng bì ･Cân chức năng 1, chức năng cân 2, chức năng cân 3, chế độ liên tiếp, Chức năng khóa phím, bộ lọc kỹ thuật số, phát hiện chuyển động, chu kỳ bám Zero, phạm vi bám Zero ･Giá trị khối lượng cân bằng, sức chứa, tỉ lệ chia tối thiểu, Vượt khối lượng tịnh, Vượt tổng, giá trị quy định DZ, lựa chọn chức năng, gia tốc trọng lực (đầu vào số vị trí), gia tốc trọng lực (đầu vào tăng) ･Chế độ đầu ra D/A, khối lượng đầu ra D/A Zero, Toàn dải đo D/A , RS-485 I/F, số ID, RS-232C I/F, lựa chọn chức năng ngoại vi, giá trị cài đặt LOCK, hạn chế về chức năng trừ bì ･Lựa chọn đầu vào, lựa chọn đầu ra, Trạm chiếm dụng CC-Link I/F & Tốc độ truyền, Số trạm I/F CC-Link ･Khối lượng trung bình, Khối lượng tối đa, khối lượng tối thiểu, sai lệch chuẩn phổ biến, sai lệch chuẩn mẫu, số dữ liệu (n), ngày tích lũy mới nhất, lớn nhất-nhỏ nhất (R), tùy chọn chất nền ･ Hiệu chuẩn dải đo, hiệu chuẩn đầu vào tương đương, nhập mật khẩu, hiệu chuẩn Zero



Vận hành chung

Nguồn điện áp cấp ............ AC 100 đến 240 V (+10% -15%) (tích hợp nguồn cấp 50/60 Hz)

Công suất tiêu thụ ............ 11 VA typ.

Điều kiện hoạt động ............ Nhiệt độ: Phạm vi nhiệt độ làm việc -10 đến + 40°CC; Phạm vi nhiệt độ lưu trữ -20 đến + 85°C Độ ẩm: 85% rh hoặc ít hơn (không ngưng tụ)

Kích thước ............ 144 (W) × 72 (H) × 160 (D) mm (không bao gồm các phần nhô ra)

Khối lượng ............ xấp xỉ. 1.0 kg



Kèm theo

Dây đầu vào AC (Dải định mức: 125 V) 3 m ............ 1

Tua vít nhỏ ............ 1

Đầu nối I/O dòng FCN (có nắp đậy) ............ 1

Cáp Jumper ............ 2

Hướng dẫn vận hành ............ 1

Khối đầu cuối đầu nối đầu vào cảm biến tải trọng (Đã được gắn trên thiết bị chính) ............ 1

Đầu nối đầu ra BCD (khi tùy chọn đầu ra BCD được cài đặt) ............ 1

Đầu nối RS-485 (khi tùy chọn RS-485 được cài đặt) ............ 1

Đầu nối bộ chuyển đổi D/A (khi tùy chọn bộ chuyển đổi D/A được cài đặt) ............ 1

Đầu nối CC-Link (khi tùy chọn CC-Link được cài đặt) ............ 1



Phụ kiện tùy chọn

Người mẫu

CAAC2P-B3 ............ Dây nguồn AC 3 m

CAAC3P-CEE7/7-B2 ............ Dây nguồn AC (Điện áp: 250 V) 2 m

CN34 ............ Đầu nối D-Sub 9p cho RS-232C

CN50 ............ Đầu nối I/O dòng FCN (có nắp đậy)

CN55 ............ Đầu nối I/O dòng FCN (có nắp chéo)

CN70 ............ Đầu nối chuyển đổi D/A

CN71 ............ Đầu nối RS-485 ・ CC-Link

CN72 ............ Đầu nối hàng đôi cho RS-485 ・ CC-Link

CN80 ............ Thiết bị kết nối đầu cuối I/O tương tự

Bảng gắn F720 ............ Bảng gắn cho chuyển đổi F252/F280 sang F701-C

LB01-XH ............ Pin lithium (có đầu nối XH)
