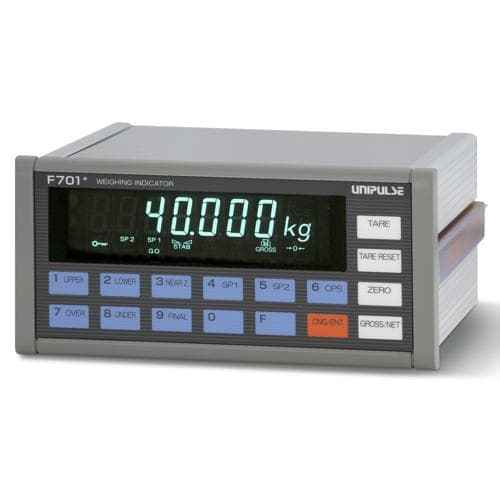

Bộ hiển thị cân loại tiêu chuẩn UNIPULSE F701+

F701 + có các khả năng vượt trội như bộ khuếch đại có độ chính xác cao, tốc độ lấy mẫu cao & bộ lọc hiệu suất cao có khả năng chống rung.
Hơn nữa, nhiều chức năng khác như hiệu chuẩn tương đương, Điều khiển tuần tự, phục hồi giá trị đặt và Phục hồi từ sự cố mất điện.
F701 + là một bộ hiển thị cân lý tưởng với hiệu suất cao và sự tiện lợi.

Phim sản phẩm F701 +

Tỷ lệ lấy mẫu và độ phân giải cao

Chuyển đổi A/D tốc độ cao và khả năng xử lý kỹ thuật số mạnh mẽ 500 lần/giây.
Độ phân giải cao 1/10000 trong tất cả các phạm vi đầu vào.
* Nó có thể được thay đổi thành 100 lần/giây. Phép đo có thể được thực hiện nhanh chóng và chính xác do chuyển đổi A/ D tốc độ cao.Điều chỉnh bộ lọc tự động.

Tự động điều chỉnh bộ lọc

Có khả năng điều chỉnh bộ lọc tự động theo một điều kiện hoạt động. Hữu ích cho việc thiết lập kiểm tra hoạt động.

Hiệu chuẩn tương đương

Hiệu chuẩn tương đương có thể được thực hiện dễ dàng chỉ bằng cách nhập dải đo định mức và đầu ra của loadcell vào F701 + bằng phím bấm.

Hình thức khôi phục dừng tạm thời/ mất điện

Cho phép dừng đo tạm thời và chế độ khởi động lại hoạt động. Phép đo có thể được thực hiện liên tục từ giữa chừng.

Phục hồi giá trị đặt

Giá trị đặt có thể được khôi phục, trong trường hợp giá trị cài đặt bị thay đổi do nhầm lẫn.

Nhiều chức năng có sẵn

• Bộ lọc thông thấp kỹ thuật số
  Vì nó có khả năng chống rung, phép đo có thể được thực hiện nhanh chóng và chính xác.
  * Bộ lọc tương tự thông thường cũng có thể được lựa chọn
• Có thể chọn Loại Sink/loại Source
  Loại tín hiệu I/O có thể chọn được là Sink và Source.
• Hiển thị giá trị tích lũy bằng một chạm.
  Giá trị tích lũy có thể được hiển thị bằng một chạm.
• Kết nối với máy in bằng giao tiếp RS-232C
  Dữ liệu thời gian có thể xuất ra để quản lý dữ liệu hiệu quả.
• Giao tiếp tùy chọn khác nhau
  Có thể lựa chọn bộ chuyển đổi D/A, đầu ra BCD, RS-232C, RS485 (Có thể lựa chọn định dạng Modbus-RTU và UNI), PROFIBUS-DP.
• Mạch I/O có thể dễ dàng thay thế tại chỗ.

Thông số kỹ thuật

Phần Analog

Điện áp kích thích ............ DC 10 V±5% Dòng điện đầu ra: trong khoảng 120 mA Loại cảm biến từ xa (Có thể kết nối song song tối đa 4 cảm biến khối lượng 350 Ω)

Phạm vi đầu vào tín hiệu ............ -0,5 đến 3,0 mV/V

Phạm vi điều chỉnh Zero ............ Điều chỉnh tự động bằng xử lý kỹ thuật số -0.5 đến 2.0 mV/V

Phạm vi điều chỉnh Gain ............ Điều chỉnh tự động bằng xử lý kỹ thuật số 0.3 đến 3.0 mV/V

Độ nhạy đầu vào tối thiểu ............ 0.3 μV/lần đếm

Độ chính ............ xác phi tuyến tính: trong khoảng 0,01%/FS Độ trượt Zero: trong vòng 0.2 μV/℃ RTI Độ trượt đạt được: trong vòng 15 ppm/℃

đổi A/D ............ Tốc độ chuyển: Có thể chọn từ 500 lần/giây, 100 lần/giây. Độ phân giải: 24 bit nhị phân

Độ phân giải tối thiểu chỉ định ............ 1/10000

Hiệu chuẩn thứ cấp ............ Hiệu chuẩn tương đương Độ phân giải hiển thị tối thiểu trong khi hiệu chuẩn thứ cấp: 1/1000 (nhiệt độ phòng)

Bộ lọc

Analog ............ Bộ lọc thông thấp analog Có thể lựa chọn từ 2, 4, 6, 8 Hz (-12 dB/oct.)

kỹ thuật số ............ Bộ lọc thông thấp kỹ thuật số Có thể lựa chọn từ OFF, 1, 1.5, 2, 2.5, 3, 4, 5 Hz

Phần hiển thị

Đơn vị hiển thị ............ Chiều cao ký tự 18.5 mm Hiển thị số (7 chữ số) bằng ống hiển thị huỳnh quang

Hiển thị giá trị ............ 5 chữ số, Dấu hiệu; Dấu trừ hiển thị trên chữ số có nghĩa nhất

Tần số hiển thị ............ Có thể chọn từ 3, 6, 13, 25 lần/giây.

Dung lượng ............ 5 chữ số

Độ chia tối thiểu ............ Có thể được đặt từ 1 đến 100

Hiển thị quá dải đo vượt ............ LOAD: Vượt đầu vào bộ chuyển đổi A/D, -LOAD: Vượt giá trị âm đầu vào bộ chuyển đổi A/D , OFL1: Vượt Khối lượng tịnh, OFL2: Độ chia Capacity +9, OFL3: Vượt Tổng Khối lượng.

Tâm Zero ............ Zero thực hoặc tâm của mỗi giá trị được hiển thị.

Đơn vị có ............ thể chọn từ kg/ g/ t/ lb/ N/ None

Hiển thị trạng thái ............ SP3/ SP2/ SP1/ LOCK/ ZT/ ZALM/ STAB/ TARE/ NET/ GROSS/ HI LIM/ HI/ GO/ LO/ LO LIM/HOLD/NZ/CZ

Phần cài đặt

Phương pháp cài đặt ............ Cài đặt được thực hiện bằng cách ấn các phím màng. Cũng có thể cài đặt bằng giao tiếp RS-232C (tùy chọn) và giao diện RS-485 (tùy chọn)

Bộ nhớ của giá trị cài đặt ............ Giá trị hiệu chuẩn và một phần của giá trị cài đặt: NOV.RAM (RAM không biến đổi) Các giá trị cài đặt khác: F-RAM (RAM không biến đổi)

Bảo vệ giá trị đặt ............ Bảo vệ có thể được đặt bằng công tắc Khóa và tham số Khóa.

Mục cài đặt ............ Giới hạn trên, Giới hạn dưới, Gần Zero, Điểm đặt 1, Điểm đặt 2, Bù, vượt, thiếu, Cuối cùng, Thời gian ức chế so sánh, Thời gian phán đoán, Thời gian đầu ra hoàn thành, Thời gian cấp bù, Số lần cho AZ, Số lần lần đánh giá, giá trị quy tắc bù rơi tự do, cài đặt bì, chức năng cân 1, chức năng cân 2, chức năng cân 3, chế độ tuần tự, phím chức năng bị cấm, bộ lọc, phát hiện chuyển động, Bám Zero, giá trị cài đặt LOCK, giá trị khối lượng cân bằng, Sức chứa , độ chia tối thiểu, Vượt khối lượng tịnh, vượt tổng, giá trị quy định DZ, Lựa chọn chức năng, Bù cho gia tốc trọng trường, hiệu chuẩn Zero, hiệu chuẩn dải đo, Hiệu chuẩn tương đương, Chọn đầu vào, Chọn đầu ra, Bộ lọc trung bình chuyển động, Khởi động lại cài đặt Điểm đặt 1,, Khởi động lại cài đặt Điểm đặt 2,Khởi động lại cài đặt Điểm đặt 3

Tín hiệu ngoại vi Bạn có thể chỉ định loại PNP (Source) hoặc loại NPN (Sink) khi đặt hàng F701 +.

Tín hiệu đầu ra (12 điểm) ............ NZ, SP1, SP2, SP3, thiếu, vượt, Giới hạn dưới, Giới hạn trên, Ổn định, Lựa chọn đầu ra 1, Lựa chọn đầu ra 2, Lựa chọn đầu ra 3 Đầu ra bật ON khi Transistor ON * PNP （Nguồn）Loại: Điện áp ngoài phải được chuẩn bị riêng bởi khách hàng.

Tín hiệu đầu vào (8 điểm) ............ G/ N, D/ Z, Phép trừ bì một chạm, Lựa chọn đầu vào 1, Lựa chọn đầu vào 2, Lựa chọn đầu vào 3, Lựa chọn đầu vào 4, Lựa chọn đầu vào 5 Tiếp xúc (rơle, công tắc, v.v.) hoặc không tiếp xúc (transistor, bộ thu mở, v.v.) có thể được kết nối. * PNP （Nguồn）Loại: Điện áp ngoài phải được chuẩn bị riêng bởi khách hàng.

Giao tiếp 2 giao tiếp tùy chọn có thể được thêm vào ngoài giao tiếp tiêu chuẩn. *1 (đánh dấu): chỉ có 1 tùy chọn khả dụng. *2 (đánh dấu): chỉ có 1 tùy chọn khả dụng.

SIF ............ Giao tiếp nối tiếp loại 2 dây

232 ............ 232 Giao tiếp truyền thông RS-232C (Tùy chọn) ＊1

485 ............ 485 Giao tiếp truyền thông RS-485 (Có thể lựa chọn từ Modbus-RTU, định dạng UNI) (Tùy chọn) ＊1

BCO ............ BCO Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn) ＊2

DAC ............ DAC Bộ chuyển đổi D/A (Tùy chọn) ＊2

PRF ............ PRF Giao tiếp PROFIBUS (Tùy chọn) PROFIBUS-DPV0 ＊2

Vận hành chung

Nguồn điện áp cấp ............ AC 100 đến 240 V (+10% -15%) (tích hợp dây nguồn 50/60 Hz)

Dòng khởi động ............ 1.5 A, điều kiện tải trung bình AC 100 V 1 ms (khởi động lạnh ở nhiệt độ phòng) Điều kiện tải trung bình 2.5 A, 1 ms AC 200 V (khởi động lạnh ở nhiệt độ phòng)

Công suất tiêu thụ ............ 7 W typ.

Điều kiện hoạt động ............ Nhiệt độ hoạt động: -10 đến +40℃ Nhiệt độ lưu trữ: -20 to +85℃ Độ ẩm: 85% rh hoặc ít hơn (không ngưng tụ)

Kích thước ............ 192 (W) × 96 (H) × 160 (D) mm (Không bao gồm các gờ nhô ra)

Khối lượng ............ Khối lượng xấp xỉ. 1.5 kg

Kèm theo

Dây đầu vào AC (giải danh nghĩa 125 V) 2 m ............ 1

Đầu nối cảm biến khối lượng ............ 1

Tua vít nhỏ ............ 1

Đầu nối 57p 24p cho đầu vào/ đầu ra bên ngoài ............ 1

Hướng dẫn vận hành ............ 1

Đầu nối đầu ra BCD × 1 (với tùy chọn đầu ra BCD) ............ 1

Đầu nối bộ chuyển đổi D/A × 1 (với tùy chọn bộ chuyển đổi D/A) ............ 1

Tùy chọn

Model ............ Interface

232 ............ 232 Giao tiếp truyền thông RS-232C

485 ............ 485 Giao tiếp truyền thông RS-485 (Có thể lựa chọn từ định dạng Modbus-RTU, UNI)

BCO ............ BCO Giao tiếp xuất dữ liệu song song BCD

DAC ............ DAC Bộ chuyển đổi D/A của

PRF ............ PRF Giao tiếp PROFIBUS ＊ PROFIBUS-DPV0

Phụ kiện tùy chọn

Model ............ Mô tả

CAAC2P-P2 ............ CAAC2P-P2 Dây nguồn đầu vào AC 2 m

CAAC3P-CEE7/7-P1.5 ............ CAAC3P-CEE7/ 7-P1.5 Dây nguồn đầu vào AC (Điện trở: 250 V) 1.5 m

CA4131 ............ CA4131 Cáp (6 dây) có đầu nối JRC ở một đầu 3 m

CA4230 ............ CA4230 Cáp chuyển tiếp JRC-PRC (6 dây) 0,3 m

CA4311 ............ CA4311 Cáp chuyển tiếp chuyển đổi JRC-PRC (6 dây) (4 dây sang 6 dây)(sử dụng 520 A) 1 m

CN3P-2P ............ CN3P-2P Phích cắm chuyển đổi 3P-2P cho dây đầu vào AC

CN10 ............ CN10 Đầu nối Loadcell (đầu nối JRC)

CN21 ............ CN21 Đầu nối 3621 dòng 57 cho đầu ra BCD

CN23 ............ CN23 Đầu nối 24p 57 cho đầu vào/ đầu ra bên ngoài

CN34 ............ CN34 Đầu nối D-Sub 9p cho RS-232C
