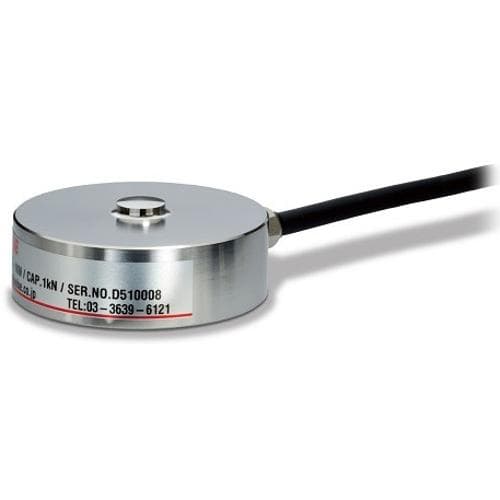

Cảm biến lực Load Cell dạng nén UNIPULSE UNBF-10KN

Thiết kế nhỏ gọn và mỏng cho phép dễ dàng lắp đặt trên các thiết bị hiện có.
- Dải đo 300 N/ 500 N/ 1 kN/ 2 kN/ 3 kN/ 5 kN/ 10 kN/ 20 kN
- Thép không gỉ
- Thiết kế gọn nhẹ và mỏng cho phép dễ lắp lên các thiết bị có sẵn.

Đặc tính kỹ thuật

» UNBF-300N, 500N, 1KN, 2KN
» UNBF-3KN, 5KN, 10KN, 20KN

UNBF-300N, 500N, 1KN, 2KN

Dòng ............ UNBF-300N ............ UNBF-500N ............ UNBF-1KN .... ........ UNBF-2KN

Dải đo (RC) ............ 300 N ............ 500 N ............ 1 kN . .......... 2 kN

Điện áp đầu ra(RO) .......... 2 mV/V±0.5%

Quá tải an toàn ............ 150% RC

Cân bằng Zero ............ ±10% RO

Hệ thống số phi tuyến ............ 0,2% RO hoặc nhỏ hơn

Độ đệ ............ 0,2% RO hoặc nhỏ hơn

Hệ thống lặp lại số ............ 0,1% RO hoặc nhỏ hơn

Khoảng bù nhiệt độ ............ -10 đến +60oC

Khoảng nhiệt độ an toàn ............ -20 đến +70oC

Ảnh hưởng nhiệt độ đến 0 ............. 0,1% RO/10oC hoặc dưới

Ảnh nhiệt độ ảnh hưởng đến phạm vi đo (span) ............ 0,1% RO/10oC hoặc dưới

Điện trở vào ............ Xấp xỉ 400 Ω

Điện trở ngõ ra .......... Xấp tĩnh 350 Ω

Điện ứng dụng khuyến khích ............ 10 V

Điện áp tối đa thích hợp ............ 20 V

Trở kháng cách ly (DC 50 V) ............ 1000 MΩ hoặc hơn

Dây ............ Dây φ6 4-Dây bọc dây có chia màu. Chiều dài 3 m. Đầu cuối dây 5 dây.

Mã màu dây ............ ＋EXC: Đỏ ＋SIG: trắng －EXC: Xanh dương －SIG: Đen Nối mass: Vàng

Vật liệu Loadcell ............ Thép không gỉ

Độ biến đổi ở cường độ ............ 0,060 mm ............ 0,040 mm ............ 0,040 mm ... ........ 0,035mm

Tần số tự nhiên ............ 2,8 kHz ............ 3,6 kHz ............ 5,4 kHz .... ........ 7,8 kHz

Khối lượng ............ 400 g ............ 400 g ............ 400 g ...... ...... 400 g

UNBF-3KN, 5KN, 10KN, 20KN

Dòng ............ UNBF-3KN ............ UNBF-5KN ............ UNBF-10KN .... ........ UNBF-20KN

Dải đo (RC) ............ 3 kN ............ 5 kN ............ 10 kN . .......... 20 kN

Điện áp đầu ra(RO) .......... 2 mV/V±0.5%

Quá tải an toàn ............ 150% RC

Cân bằng Zero ............ ±10% RO

Hệ thống số phi tuyến ............ 0,2% RO hoặc nhỏ hơn

Độ đệ ............ 0,2% RO hoặc nhỏ hơn

Hệ thống lặp lại số ............ 0,1% RO hoặc nhỏ hơn

Khoảng bù nhiệt độ ............ -10 đến +60oC

Khoảng nhiệt độ an toàn ............ -20 đến +70oC

Ảnh hưởng nhiệt độ đến 0 ............. 0,1% RO/10oC hoặc dưới

Ảnh nhiệt độ ảnh hưởng đến phạm vi đo (span) ............ 0,1% RO/10oC hoặc dưới

Điện trở vào ............ Xấp xỉ 400 Ω

Điện trở ngõ ra .......... Xấp tĩnh 350 Ω

Điện ứng dụng khuyến khích ............ 10 V

Điện áp tối đa thích hợp ............ 20 V

Trở kháng cách ly (DC 50 V) ............ 1000 MΩ hoặc hơn

Dây ............ Dây φ6 4-Dây bọc dây có chia màu. Chiều dài 3 m.Đầu bọc 5 dây.

Mã màu dây ............ ＋EXC: Đỏ ＋SIG: trắng －EXC: Xanh dương －SIG: Đen Nối mass: Vàng

Vật liệu Loadcell ............ Thép không gỉ

Độ biến dạng ở mức ............ 0,035 mm ............ 0,035 mm ............ 0,055 mm ... ........ 0,050mm

Tần số tự nhiên ............ 9,3 kHz ............ 13 kHz ............ 16 kHz .... ........ 23 kHz

Khối lượng ............ 400 g ............ 400 g ............ 400 g ...... ...... 400 g
