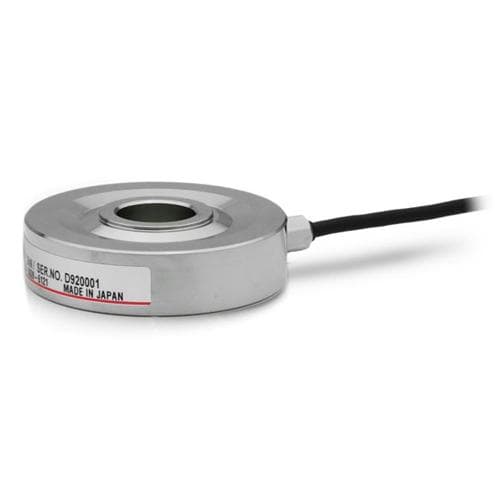

Cảm biến lực Load Cell dạng nén UNIPULSE UBFH-10KN

Dễ sử dụng với dạng Cảm biến tải trọng lỗ định tâm

Dải đo 1 kN/ 2 kN/ 5 kN/ 10 kN/ 20 kN

Thích hợp với đo lực ép dọc trục, ép chốt và vòng bi

Đặc điểm kỹ thuật

Mã ............ UBFH-1KN ............ UBFH-2KN ............ UBFH-5KN ............ UBFH-10KN ............ UBFH-20KN

Dải đo định mức ............ 1 kN ............ 2 kN ............ 5 kN ............ 10 kN ............ 20 kN

Tín hiệu đầu ra ............ Xấp xỉ 1 mV/V

Quá tải an toàn ............ 150% R.C.

Cân bằng Zero ............ ±10% R.O.

Hệ số phi tuyến tính ............ 0.1% R.O. hoặc nhỏ hơn ............ 0.2%R.O. hoặc nhỏ hơn ............ 0.5% R.O. hoặc nhỏ hơn

Độ trễ ............ 0.2% R.O. hoặc nhỏ hơn ............ 0.5% R.O. hoặc nhỏ hơn

Hệ số lặp lại ............ 0.1% R.O. hoặc nhỏ hơn ............ 0.3% R.O. hoặc nhỏ hơn

Dải nhiệt độ làm việc ............ -10 to +60℃

Dải nhiệt độ an toàn ............ -10 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 0.3% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 0.2% R.O./10℃ hoặc dưới

Điện trở ngõ vào xấp xỉ ............ xấp xỉ 1000 Ω

Điện trở ngõ ra xấp xỉ ............ xấp xỉ 1000 Ω

Điện áp kích thích khuyến cáo ............ 10 V

Điện áp kích thích tối đa ............ 15 V

Trở kháng cách ly ............ 1000 MΩ hoặc hơn

Cáp ............ Cáp dẻo (3 m) φ3.8 mm 4 dây

Mã màu dây ............ ＋EXC: Đỏ ＋SIG: Xanh lá －EXC: Đen －SIG: Trắng Nối mass: Vàng

Độ biến dạng theo tỷ lệ ............ 0.03 mm ............ 0.035 mm

Tần số tự nhiên ............ 5.0 kHz ............ 7.3 kHz ............ 11 kHz ............ 9.7 kHz ............ 13 kHz

Vật liệu của Cảm biến tải trọng ............ Thép không gỉ

Khối lượng ............ 280 g ............ 470 g
