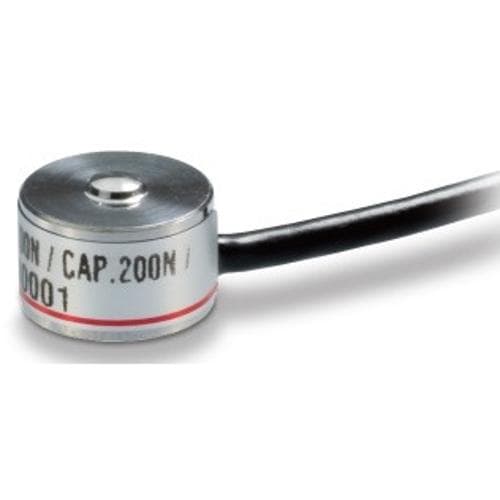

Cảm biến lực Load Cell dạng nén nhỏ gọn UNIPULSE UNCDW-200N

Siêu “gọn” – Cảm biến tải trọng dạng nén với đường kính 7 mm và chiều cao 5 mm

- 　Dải đo 200 N/ 500 N
- 　Vật liệu chế tạo: Thép không gỉ
- 　Siêu “gọn” – Cảm biến tải trọng dạng nén với đường kính 7 mm và chiều cao 5 mm

Đặc tính kỹ thuật

Dòng ............ UNCDW-200N, UNCDW-500N

Dải đo định mức (R.C.) ............ 200 N, 500 N

Điện áp đầu ra (R.O.) ............ 0.5 mV/V hoặc hơn

Quá tải an toàn ............ 120% R.C.

Cân bằng Zero ............ ±20% R.O.

Hệ số phi tuyến ............ 1.0% R.O.

Độ trễ ............ 1.0% R.O.

Hệ số lặp lại ............ 1.0% R.O.

Khoảng bù nhiệt độ ............ +5 to +50℃

Khoảng nhiệt độ an toàn ............ -10 đến +80℃

Nhiệt độ ảnh hưởng đến zero ............ 0.5% R.O./10℃

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 0.5% R.O./10℃

Điện trở ngõ vào ............ Xấp xỉ 350 Ω

Điện trở ngõ ra ............ Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ............ 2.5 V

Điện áp kích thích tối đa ............ 5 V

Trở kháng cách ly (DC50V) ............ 1000 MΩ hoặc hơn

Dây ............ φ1.6 4-Dây bọc dẫn có chia màu. Chiều dài 0.5 m Đầu cuối bọc chì 5 dây.

Mã màu dây ............ ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Xanh dương Nối mass

Vật liệu làm Cảm biến tải trọng ............ Thép không gỉ

Độ biến dạng theo Dải đo ở mức ............ 200N：0.006 mm 500N：0.005 mm

Tần số tự nhiên ............ 200N：99 kHz 500N：96 kHz

Khối lượng ............ 1.5 g
