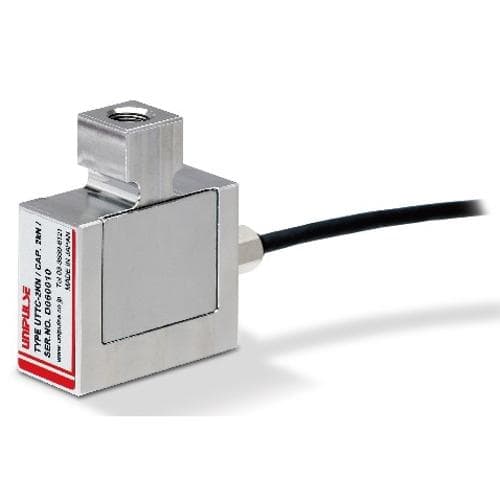

Cảm biến lực Load Cell dạng Kéo/Nén UNIPULSE UTTC-10KN

Cảm biến tải trọng dạng Kéo/Nén
Tác động nhỏ theo hướng lực ép các bên có thể được đo chính xác

Đặc tính kỹ thuật

Mã ............ UTTC-1KN ............ UTTC-2KN UTTC-5KN ............ UTTC- 10KN ............ UTTC- 20KN ............ UTTC- 50KN

Dải đo định mức ............ 1 kN ............ 2 kN,5 kN ............ 10 kN ............ 20 kN ............ 50 kN

Tín hiệu đầu ra ............ 1 mV/V±20%

Quá tải an toàn ............ 150% R.C.

Cân bằng Zero ............ ±10% R.O.

Hệ số phi tuyến tính ............ 0.2% R.O. ............ 0.1% R.O.

Độ trễ ............ 0.1% R.O. ............ 0.2% R.O.

Hệ số lặp lại ............ 0.1% R.O.

Dải nhiệt độ làm việc ............ -10 to +60℃

Dải nhiệt độ an toàn ............ -20 to +70℃

Nhiệt độ ảnh hưởng đến zero ............ 0.5% R.O./10℃

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 0.5% R.O./10℃

Điện trở ngõ vào xấp xỉ ............ 1000 Ω

Điện trở ngõ ra xấp xỉ ............ 1000 Ω

Điện áp kích thích khuyến cáo ............ 10 V

Điện áp kích thích tối đa ............ 15 V

Trở kháng cách ly ............ 1000 MΩ hoặc hơn

Dây ............ φ3.8 4-lõi dẫn có vỏ theo màu. Chiều dài 3 m.

Mã màu dây ............ ＋EXC: Đỏ ＋SIG: Xanh lá －EXC: Đen －SIG: Trắng Nối mass: Vàng

Độ biến dạng theo Dải đo định mức ............ 0.020 mm ............ 0.030 mm ............ 0.022 mm ............ 0.023 mm ............ 0.044 mm

Tần số tự nhiên ............ 3.8 kHz ............ 4.0 kHz ............ 5.2 kHz ............ 4.2 kHz ............ 4.5 kHz

Vật liệu của Cảm biến tải trọng ............ Hợp kim nhôm ............ là thép không ghỉ

Khối lượng ............ 140 g ............ 210 g ............ 300 g ............ 920 g
